Μοντάρισμα
SEKU 2000 A1
GR
CY

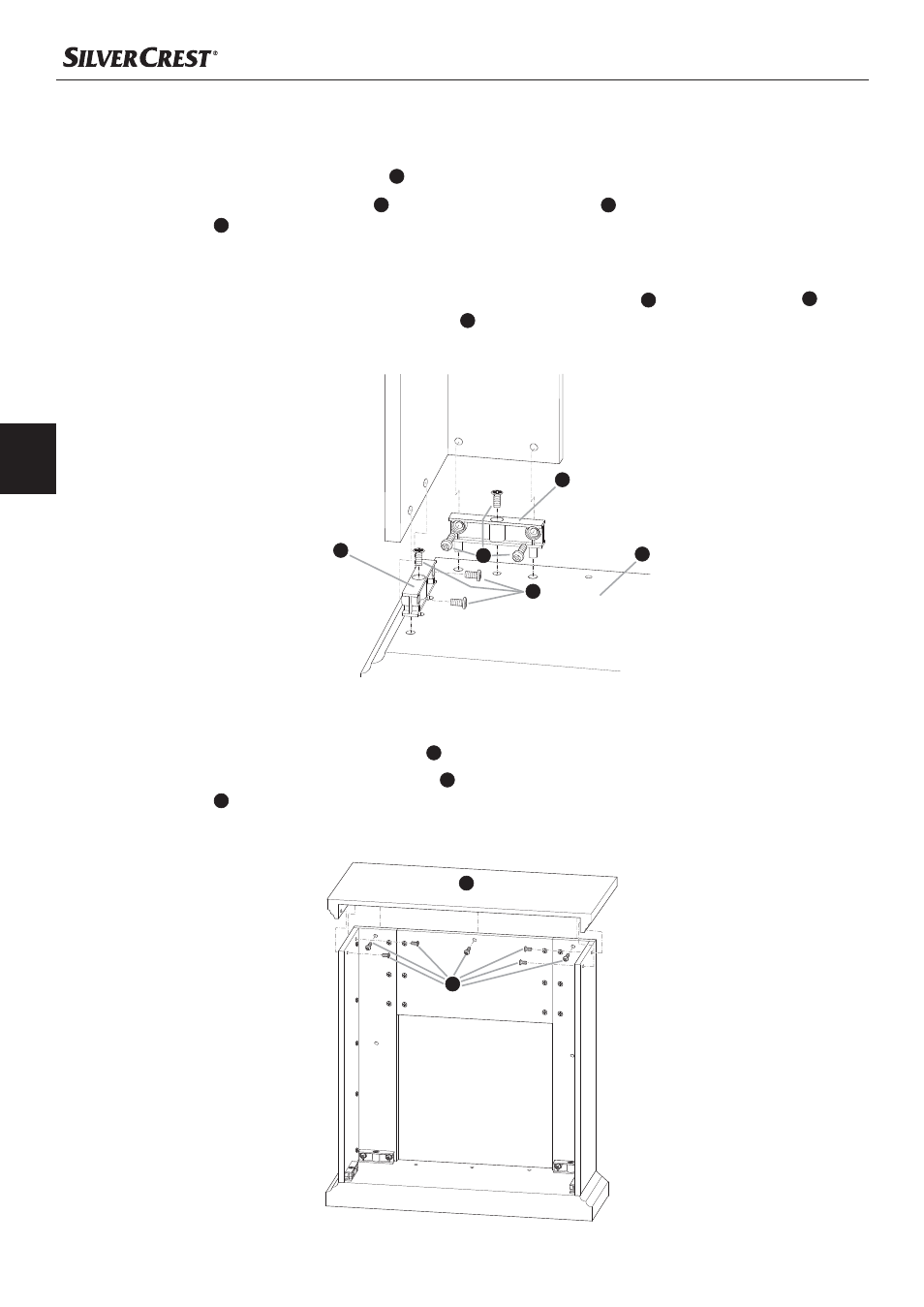

Βήμα 5
Τοποθετήστε την πλάκα δαπέδου
♦
7
μπροστά σας επάνω στο δάπεδο.
Εισάγετε τα 4 μπλοκ σύνδεσης
♦
G
στις οπές της πλάκας δαπέδου
7
και στερεώστε τα με 4 βίδες του
τύπου
A
.
Τώρα παίρνετε την προηγούμενα συναρμολογημένη δομή, την τοποθετείτε όπως φαίνεται στην ακόλουθη
♦
απεικόνιση, προσεκτικά επάνω στην πλάκα δαπέδου.
Βιδώστε στη συνέχεια τη συναρμολογημένη δομή με τα μπλοκ σύνδεσης
♦
G
της πλάκας δαπέδου
7
.
Για αυτό χρησιμοποιήστε 8 βίδες του τύπου
A
(2 βίδες ανά μπλοκ σύνδεσης).
Βήμα 6
Παίρνετε την επάνω πλάκα επικάλυψης
♦
3
και την τοποθετείτε επάνω στην συναρμολογημένη δομή.
Στερεώσετε την επάνω πλάκα επικάλυψης
♦
3
από την εσωτερική πλευρά της μονάδας με 7 βίδες του
τύπου
A
.
G
A
A
G
7
A
3
