Μοντάρισμα
SEKU 2000 A1
GR
CY

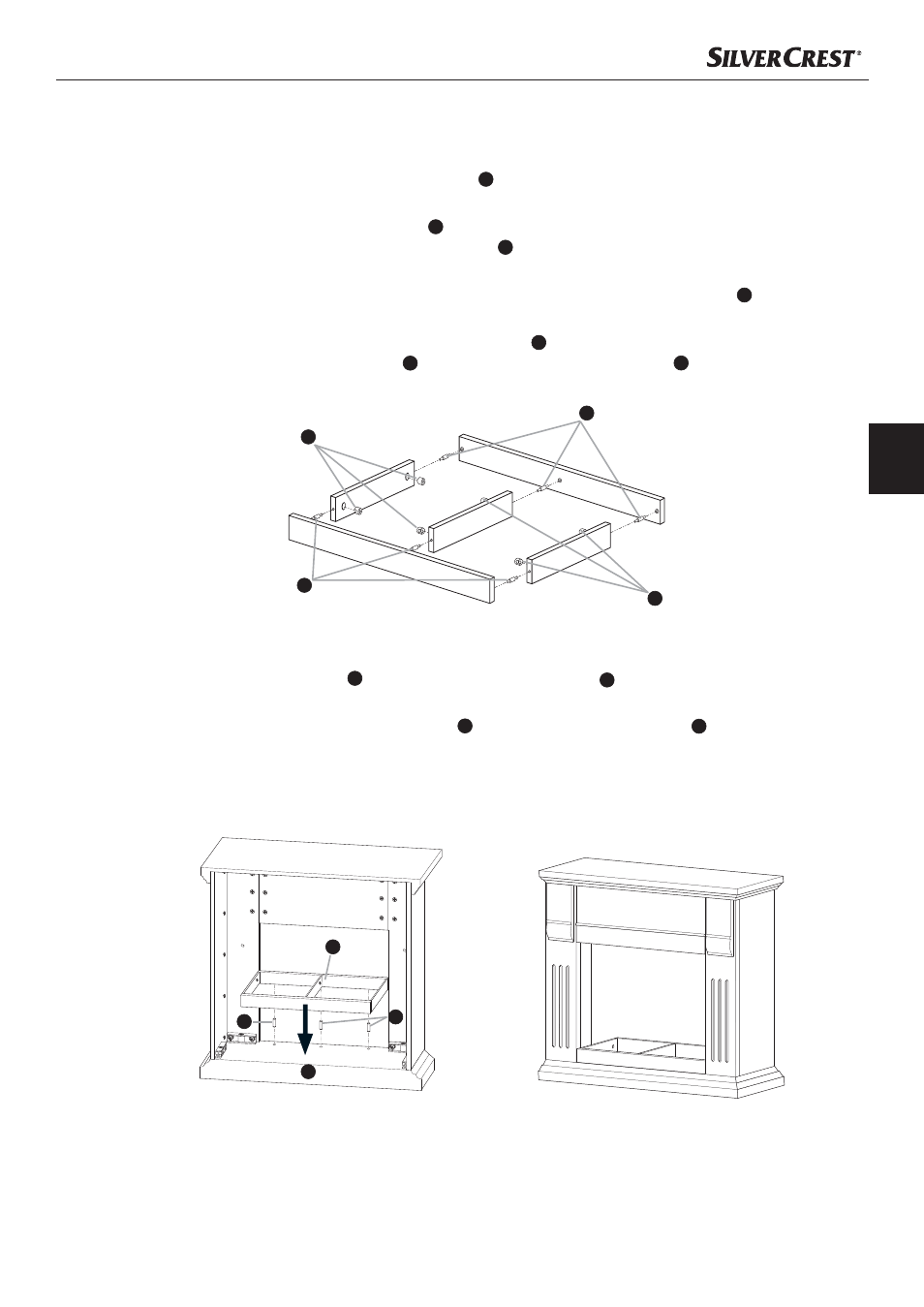

Βήμα 7
Βιδώστε τους 6 απλούς αξονίσκους σύσφιξης ♦ D με ένα κατσαβίδι στις προβλεπόμενες διατρήσεις των
μπροστινών και πίσω πλακών όρθιου πλαισίου.
Τοποθετήστε τις 6 υποδοχές σύσφιξης ♦ E στις μεγάλες διατρήσεις των τριών μεσαίων πλακών όρθιου
πλαισίου. Κατευθύνετε τότε τις υποδοχές σύσφιξης E με το κατσαβίδι έτσι ώστε το βέλος στις υποδοχές
σύσφιξης να δείχνει στην εξωτερική ακμή.
Συναρμολογήστε στη συνέχεια όλες τις πλάκες έτσι ώστε οι απλοί αξονίσκοι σύσφιξης ♦ D να πιάνουν
στις διατρήσεις των μεσαίων πλακών όρθιου πλαισίου.
Στη συνέχεια περιστρέψτε όλες τις υποδοχές σύσφιξης ♦ E με το κατσαβίδι τόσο προς τα δεξιά, έως
ότου οι απλοί αξονίσκοι σύσφιξης D να σφιχτούν στις υποδοχές σύσφιξης E και οι πλάκες να
εδράζονται σφιχτά μαζί και κάθετα.
Βήμα 8
Παίρνετε το όρθιο πλαίσιο ♦ 6 και τοποθετείτε 3 ξύλινους πείρους B στις οπές της μπροστινής κάτω
πλευράς πλάκας.
Στη συνέχεια τοποθετήστε το όρθιο πλαίσιο ♦ 6 έτσι επάνω στην πλάκα δαπέδου 7 , ώστε οι 3 ξύλινοι
πείροι να ταιριάζουν στις 3 διατρήσεις της πλάκας δαπέδου.
Όψη πίσω πλευράς Όψη μπροστινής πλευράς
D
D
E
E
6
7
B
B
