Montaža
SEKU 2000 A1
HR

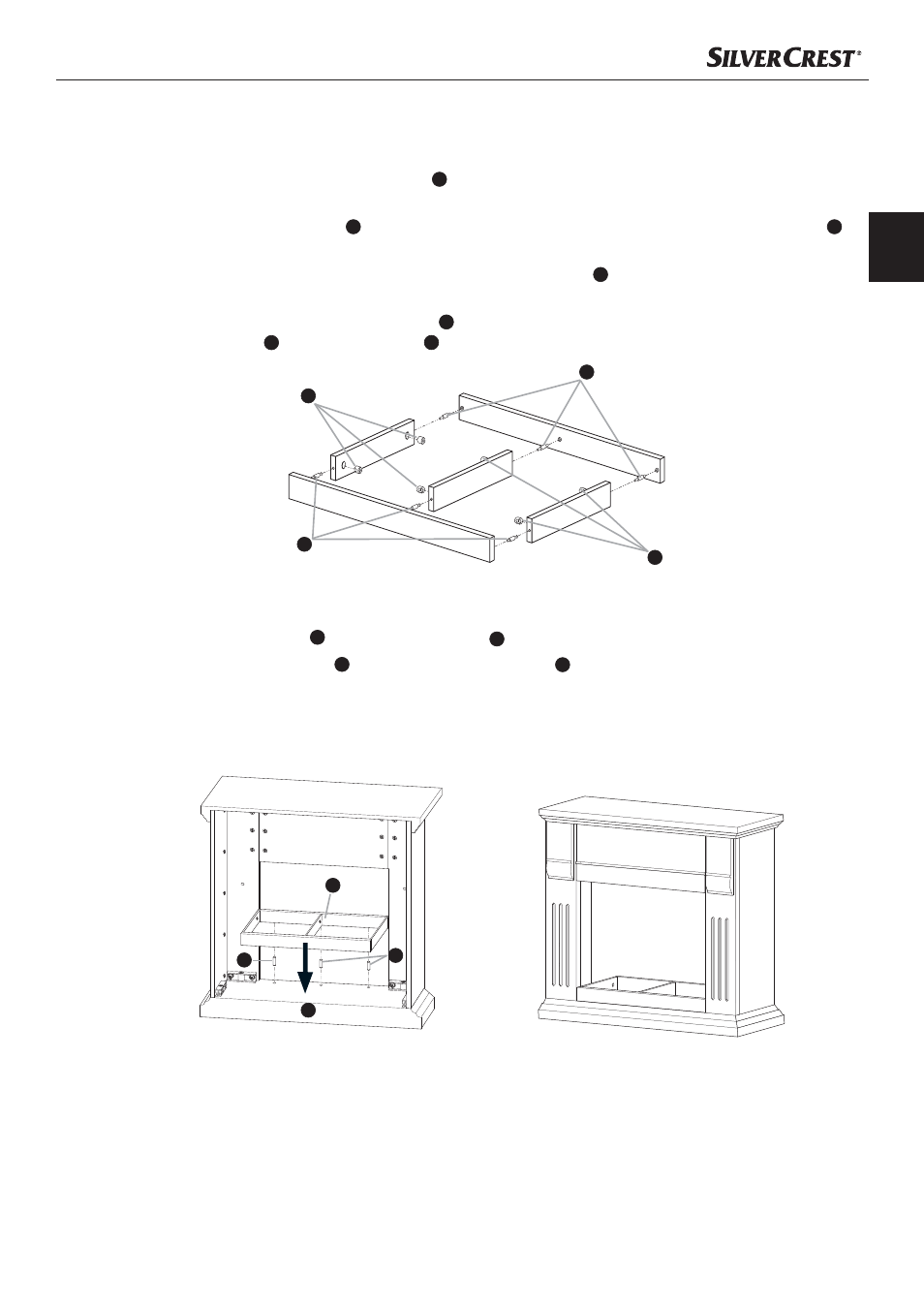

Korak 7
Zavrnite 6 jednostrukih zateznih klinova
♦
D
sa odvijačem u predviđene otvore prednjih i stražnjih ploča
stajaćeg okvira.
Utaknite 6 zateznih čahura
♦
E
u velike otvore triju srednjih ploča stajaćeg okvira. Pritom zatezne čahure
E
odvijačem podesite tako, da strijelica na zateznoj čahuri bude usmjerena na vanjsku ivicu.
Nakon toga spojite sve ploče, tako da jednostruki zatezni klinovi
♦
D
zahvataju otvore srednje ploče
stajaćeg okvira.
Nakon toga okrenite sve zatezne čahure
♦
E
sa odvijačem toliko daleko u desnu stranu, dok jednostruki
zatezni klinovi
D
u zateznim čahurama
E
budu zategnuti, a ploče budu čvrsto spojene pod pravim kutom.
Korak 8
Uzmite stajaću ploču
♦
6
i umetnite 3 drvene tiple
B
u otvore smještene na donjoj strani ploče.
Nakon toga stajaći okvir
♦
6
postavite tako na podnu ploču
7
, da se 3 drvene tiple uklope u 3 otvora
podne ploče.
Pogled na stražnju stranu
Pogled na prednju stranu
D
D
E
E
6
7
B
B
