91
Μοντάρισμα
SEKU 2000 A1
GR
CY
Στη συνέχεια συναρμολογήστε την μπροστινή πλάκα ♦ 4 και την πλευρική πλάκα 8 κάθετα, έτσι ώστε οι
αξονίσκοι σύσφιξης D να πιάνουν στις οπές στη δεξιά ακμή της πλευρικής πλάκας.
Στη συνέχεια περιστρέψτε και τις 5 υποδοχές σύσφιξης ♦ E με το κατσαβίδι τόσο πρoς τα δεξιά, έως ότου οι
αξονίσκοι σύσφιξης να σφιχτούν στις υποδοχές σύσφιξης και οι πλάκες να εδράζονται σταθερά και κάθετα.

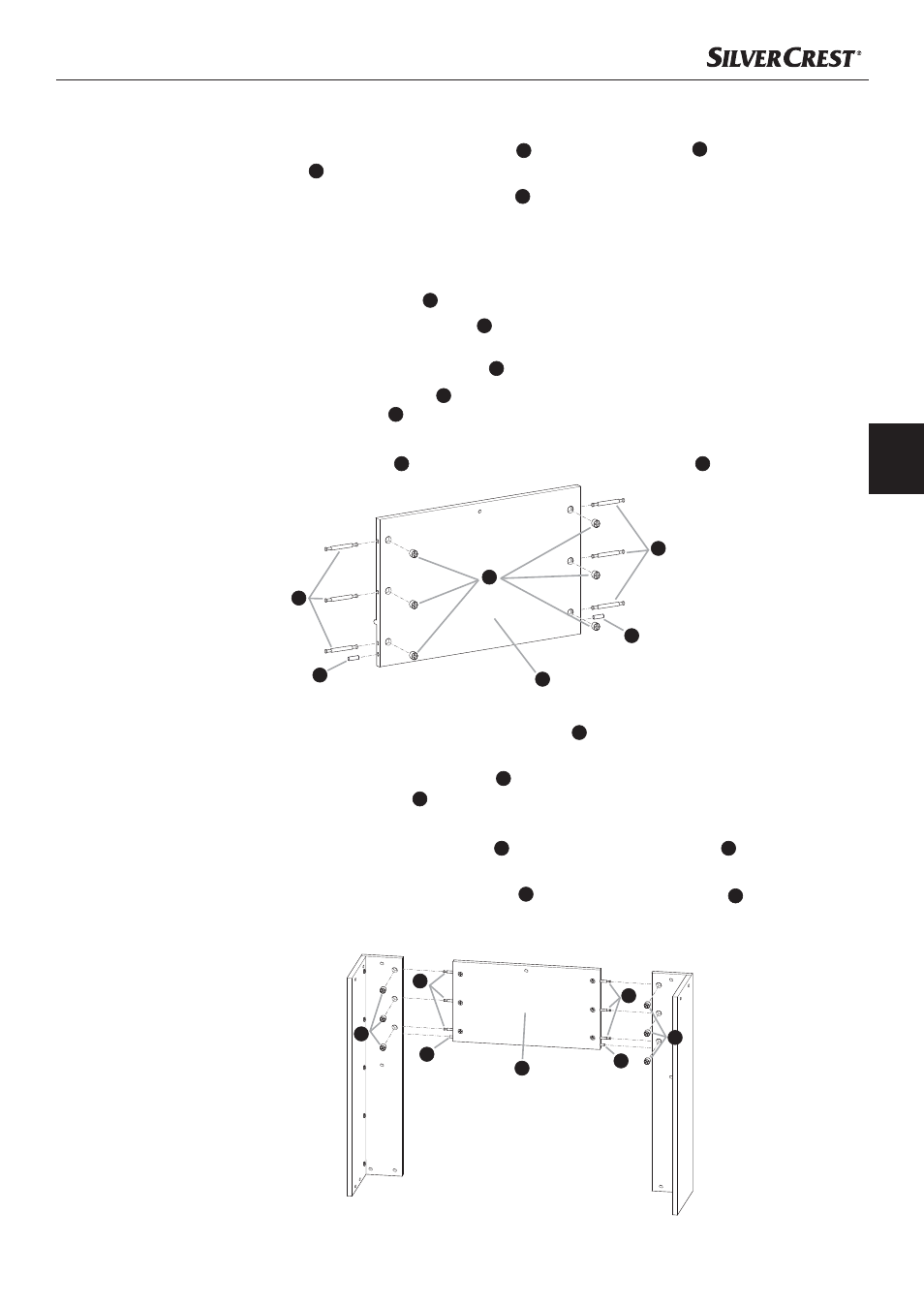

Βήμα 3
Παίρνετε την μεσαία μπροστινή πλάκα ♦ 5 και την τοποθετείτε με την πίσω πλευρά προς τα επάνω.
Στη συνέχεια τοποθετείτε 6 υποδοχές σύσφιξης ♦ E μέσα στις 6 μεγάλες οπές. Περιστρέψτε τις υποδοχές
σύσφιξης με το κατσαβίδι έτσι ώστε τα βέλη στις υποδοχές σύσφιξης να δείχνουν κάθε φορά στην
εξωτερική ακμή της μεσαίας μπροστινής πλάκας
5 .
Εισάγετε τις 6 διπλές περόνες σύσφιξης ♦ C στις οπές στις μπροστινές πλευρές της πλάκας και περι-
στρέφετε τις υποδοχές σύσφιξης E με το κατσαβίδι προς τα δεξιά, έως ότου οι αξονίσκοι σύσφιξης
εδράζονται σταθερά.
Τοποθετήστε 2 ξύλινους πείρους ♦ B στις οπές της μεσαίας μπροστινής πλάκας 5 .
Βήμα 4
Συνδέστε τώρα την προετοιμασμένη μεσαία μπροστινή πλάκα ♦ 5 με τα προετοιμασμένα στα βήματα
1 και 2 πλευρικά τμήματα.
Για αυτό τοποθετήστε από 3 υποδοχές σύσφιξης ♦ E στις μεγάλες οπές των πλευρικών τμημάτων.
Περιστρέψτε τις υποδοχές σύσφιξης E με το κατσαβίδι έτσι ώστε τα βέλη στις υποδοχές σύσφιξης,
να δείχνουν έκαστο στην εξωτερική ακμή των πλευρικών τμημάτων.
Στη συνέχεια εισάγετε τις διπλές περόνες σύσφιξης ♦ C της μεσαίας μπροστινής πλάκας 5 στις αντίστοιχες
οπές στις ακμές των πλευρικών τμημάτων.
Περιστρέψτε στη συνέχεια και τις 6 υποδοχές σύσφιξης ♦ E στην μεσαία μπροστινή πλάκα 5 με το κατσαβίδι,
προς τα δεξιά, έως ότου όλα τα τμήματα εδράζονται κάθετα το ένα μέσα στο άλλο και έχουν σφιχτεί καλά.
E
5
C
C
B
B
E
E
5
B
B
C
C
