51
Montajul
SEKU 2000 A1
RO
Îmbinaţi apoi în unghi drept placa frontală ♦ 4 cu placa laterală 8 astfel încât ştifturile de fi xare D să
intre în găurile din muchia dreaptă a plăcii laterale.
Apoi rotiţi cu şurubelniţa toate cele 5 manşoane de fi xare ♦ E spre dreapta până când ştifturile stau strânse
în manşoane, iar plăcile sunt îmbinate stabil una în cealaltă.

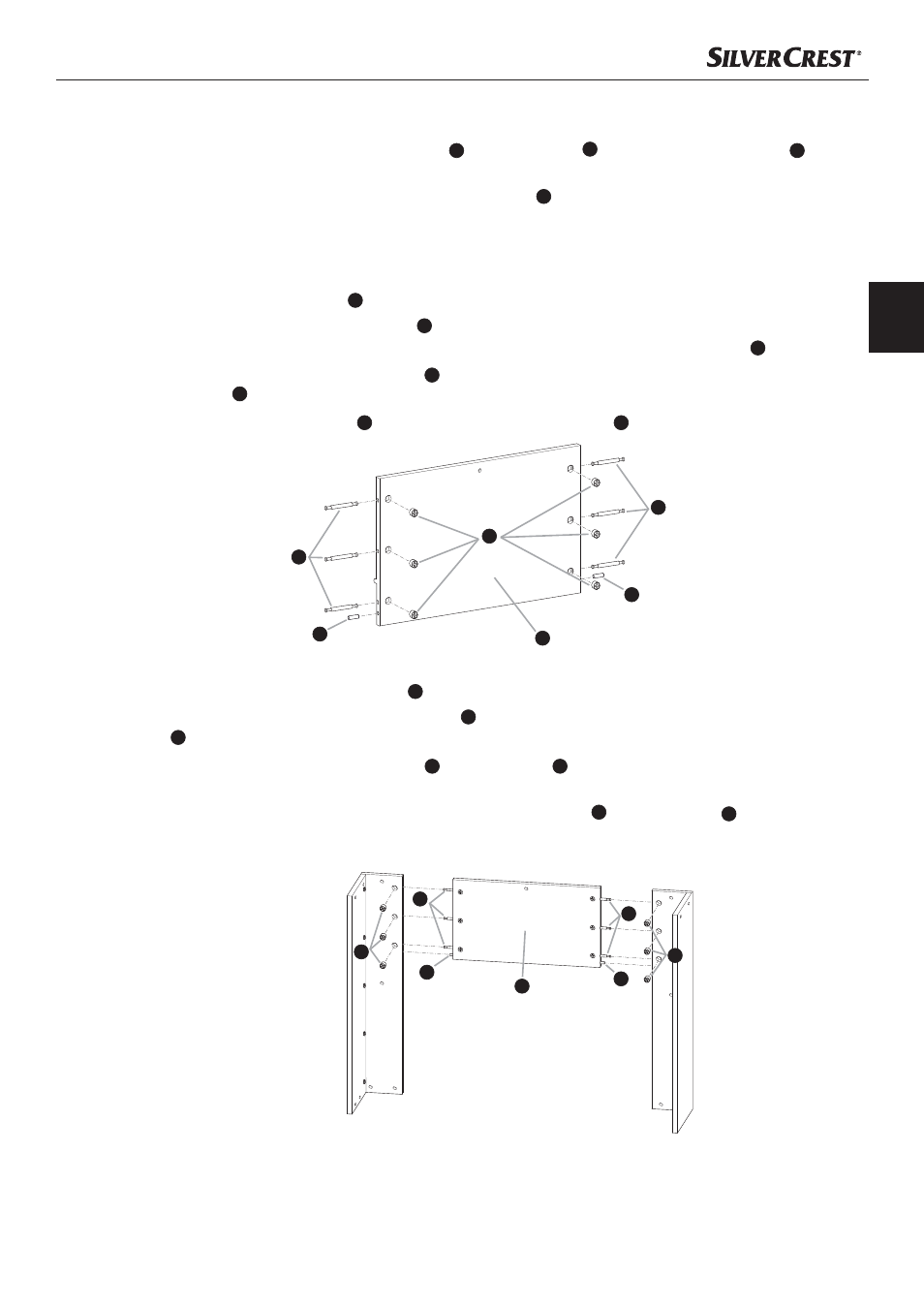

Pasul 3
Luaţi acum placa de mijloc ♦ 5 şi aşezaţi-o cu partea din spate în sus.
Introduceţi apoi 6 manşoane de fi xare ♦ E în fi ecare dintre cele 6 găuri mari. Răsuciţi manşoanele cu şuru-
belniţa până când săgeata de pe acestea indică spre muchia exterioară a plăcii frontale 5 mijlocii.
Introduceţi 6 ştifturi duble de strângere ♦ C în găurile de pe părţile din faţă ale plăcii şi rotiţi manşoanele
de fi xare E spre dreapta cu şurubelniţa până ce se fi xează ştifturile.
Introduceţi 2 dibluri de lemn ♦ B în găurile din placa mijlocie din faţă 5 .
Pasul 4
Îmbinaţi acum placa frontală mijlocie ♦ 5 astfel pregătită cu părţile laterale pregătite la pasul 1 şi pasul 2.
Introduceţi acum câte 3 manşoane de fi xare ♦ E în găurile mari ale părţilor laterale. Răsuciţi manşoanele
E cu şurubelniţa până când săgeata de pe acestea indică spre muchia exterioară a părţilor exterioare.
Introduceţi apoi ştifturile de fi xare duble ♦ C ale plăcii mijlocii 5 în găurile corespunzătoare de pe muchiile
părţilor laterale.
Răsuciţi apoi spre dreapta cu şurubelniţa toate cele 6 manşoane ♦ E în placa frontală 5 până când
toate părţile sunt îmbinate strâns în unghi drept una în cealaltă.
E
5
C
C
B
B
E
E
5
B
B
C
C
