Montaža
SEKU 2000 A1
HR
Nakon toga sastavite prednju ploču ♦ 4 i bočnu ploču 8 pod pravim kutom, tako da zatezni klinovi D
zahvataju otvore na desnoj ivici bočne ploče.
Nakon toga okrenite svih 5 zateznih čahura ♦ E sa odvijačem toliko daleko u desnu stranu, dok zatezni
klinovi ne budu zategnuti u zateznim čahurama, a ploče ne budu spojene čvrsto pod pravim kutom.

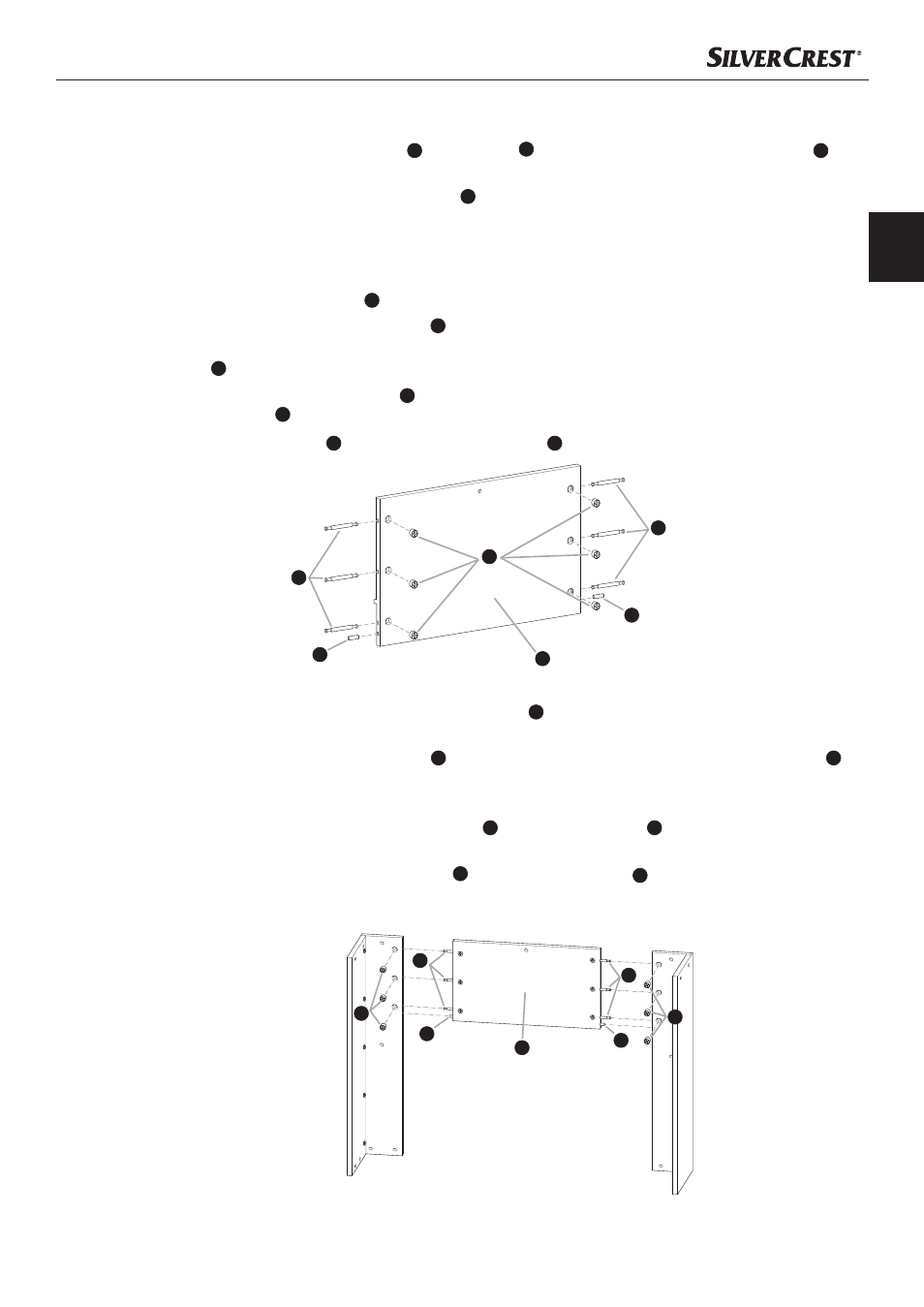

Korak 3
Uzmite srednju prednju ploču ♦ 5 i postavite je sa stražnjom stranom okrenutom prema gore.
Nakon toga umetnite 6 zatezne čahure ♦ E u 6 velika otvora. Okrenite zatezne čahure sa odvijačem
tako, da strijelice na zateznim čahurama budu okrenute na odgovarajuće vanjske ivice srednje prednje
ploče
5 .
Utaknite 6 dvostruka zatezna klina ♦ C u gornje otvore smještene na prednjoj strani ploče i okrenite
zatezne čahure E sa odvijačem u desnu stranu, sve dok zatezni klinovi ne budu učvršćeni.
Umetnite 2 drvene tiple ♦ B u otvore srednje prednje ploče 5 .
Korak 4
Sada spojite ovako pripremljenu srednju prednju ploču ♦ 5 sa bočnim elementima pripremljenim u koraku
1 i koraku 2.
U tu svrhu umetnite po 3 zatezne čahure ♦ E u velike otvore bočnih elemenata. Okrenite zatezne čahure E
sa odvijačem pritom tako, da strijelice na zateznim čahurama budu okrenute na vanjsku ivicu odgovara-
jućih bočnih elemenata.
Nakon toga umetnite dvostruke zatezne klinove ♦ C srednje prednje ploče 5 u odgovarajuće otvore u
ivicama bočnih elemenata.
Nakon toga okrenite sve 6 zatezne čahure ♦ E u srednjoj prednjoj ploči 5 sa odvijačem u desnu stranu,
sve dok svi dijelovi ne budu okrenuti pod međusobnim pravim kutom i pritom budu zategnuti.
E
5
C
C
B
B
E
E
5
B
B
C
C
