32
Montaža
SEKU 2000 A1
HR

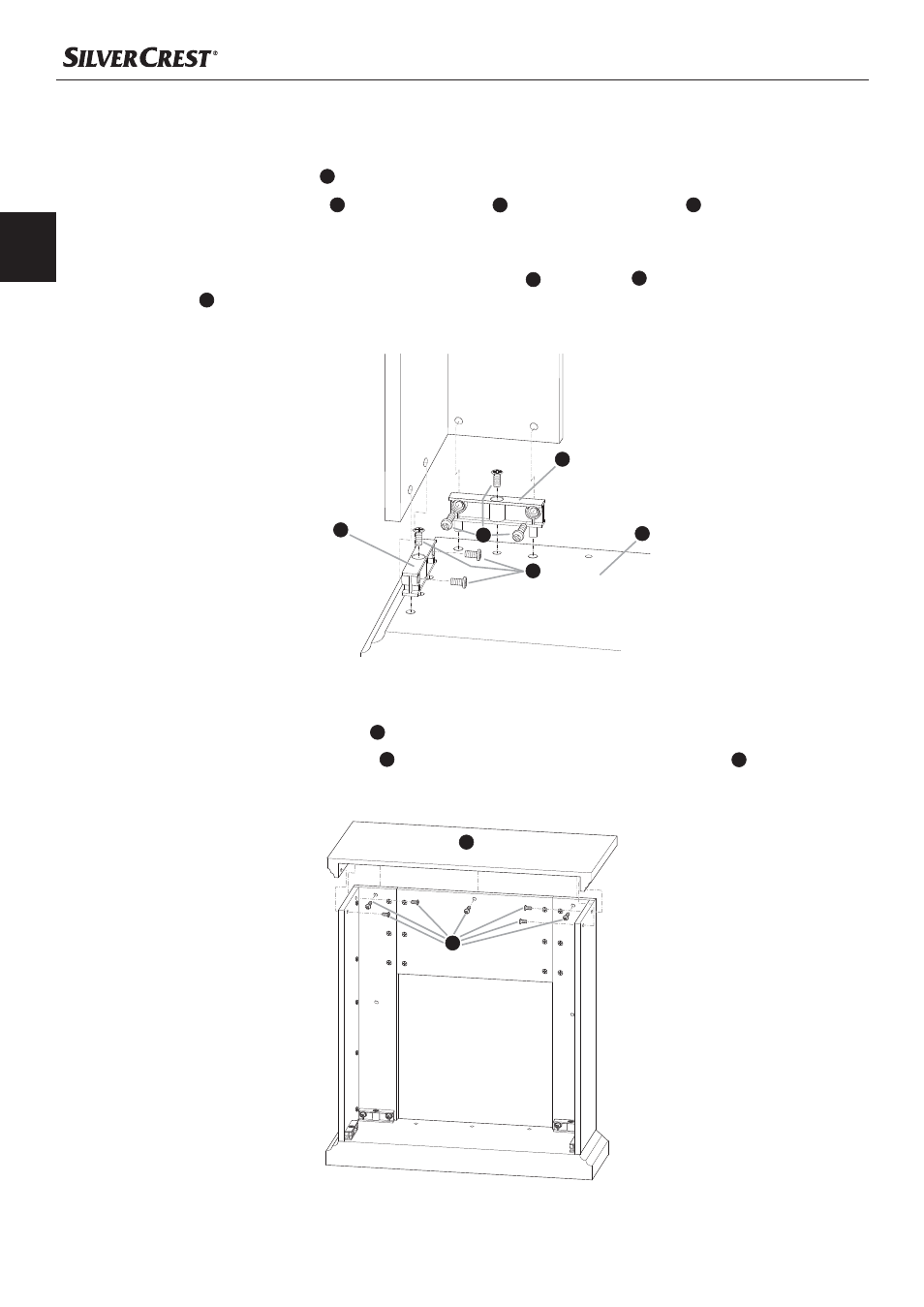

Korak 5
Polegnite podnu ploču ♦ 7 ispred sebe na pod.
Utaknite 4 spojna bloka ♦ G u otvore podne ploče 7 i učvrstite ih sa 4 vijka tipa A .
Sada uzmite prethodno sastavljen sklop i na način prikazan u slijedećoj slici oprezno ga postavite na ♦
podnu ploču.
Zatim vijčano spojite sastavljeni sklop i spojne blokove ♦ G podne ploče 7 . U tu svrhu koristite 8 vijaka
tipa A (2 vijka za svaki spojni blok).
Korak 6
Uzmite gornju pokrovnu ploču ♦ 3 i postavite je na sastavljeni sklop.
Učvrstite gornju pokrovnu ploču ♦ 3 sa unutrašnje strane sklopa uz pomoć 7 vijaka tipa A .
G
A
A
G 7
A
3
