Goulds Pumps 3296 EZMAG - IOM Benutzerhandbuch
Seite 54
1
2
3
4
5

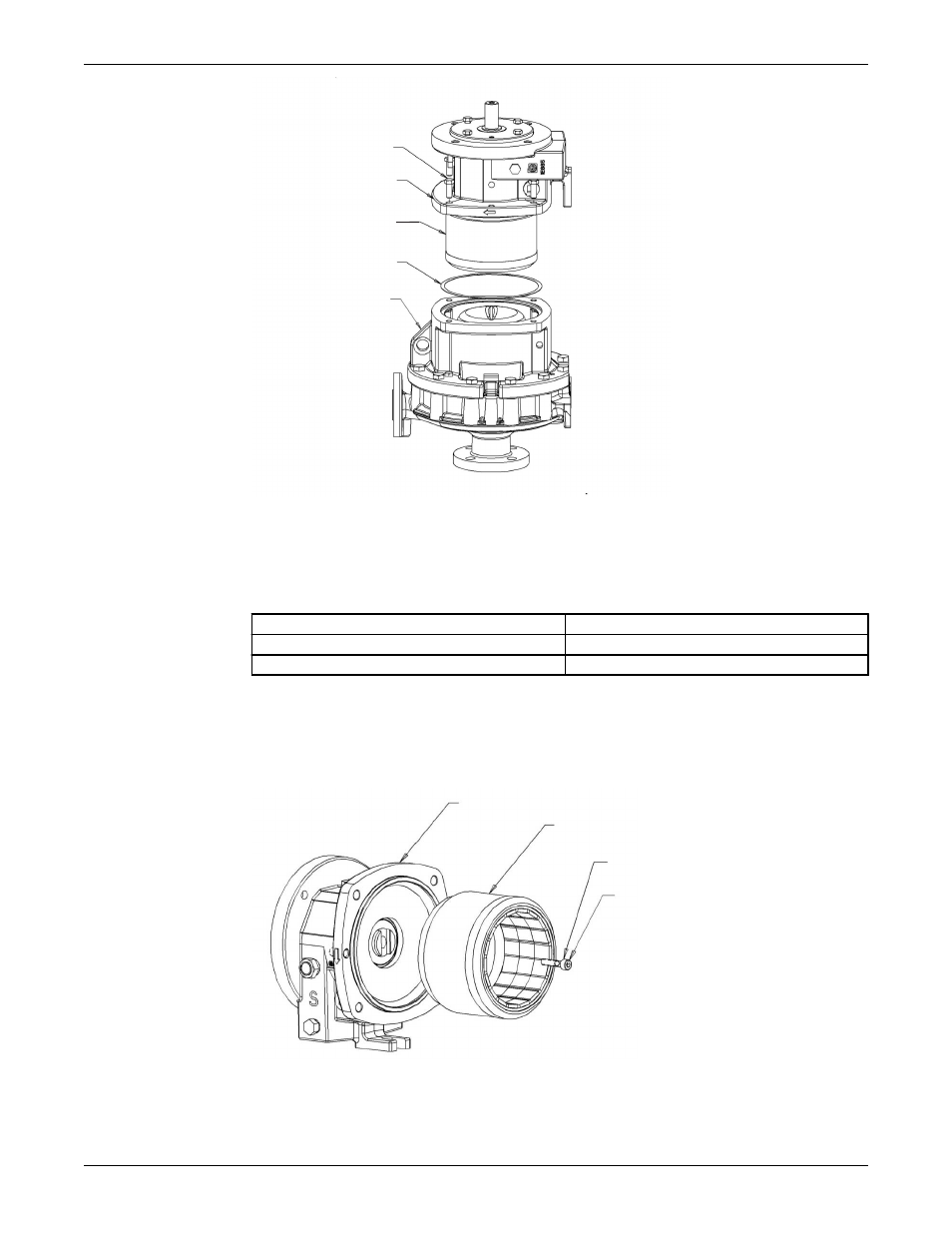

1.
Sechskantschraube, Rahmen zu Adapter (370B)
2.
Schalenbaugruppe
3.
Magnetantriebträger
4.
Dichtung, Schale zu Adapter (360W)
5.
Passstück
4. Verwenden Sie bei Bedarf in den zwei Gewindelöchern der Stützschale Einstellschrauben, um die
Teile zu trennen.
Pumpengröße
Schraubentyp
S-Gruppe
M12
M-Gruppe
M14
5. Heben Sie die Stützschalenbaugruppe aus dem Adapter.
Verwenden Sie einen Kran, sofern verfügbar.
6. Entfernen Sie die Dichtung (360W) zwischen Schale und Adapter.
7. Sichern Sie die Antriebswelle, damit sie sich nicht drehen kann.
8. Entfernen Sie die Kopfschraube (791D) und die Sicherungsscheibe (382) von der Antriebswelle.
1
2
3
4
1.
Schalenbaugruppe
2.
Antriebträger-Baugruppe (740B)
3.
Interne Zahnscheibe (382)
4.
Kopfschraube, Antrieb zu Welle (791D)
9. Entfernen Sie die Antriebsmagnetbaugruppe (740B).
Wartung
52
Model 3296 EZMAG Montage-, Betriebs- und Wartungshandbuch
