M-Gruppe mit Stützschale — Hastelloy-C

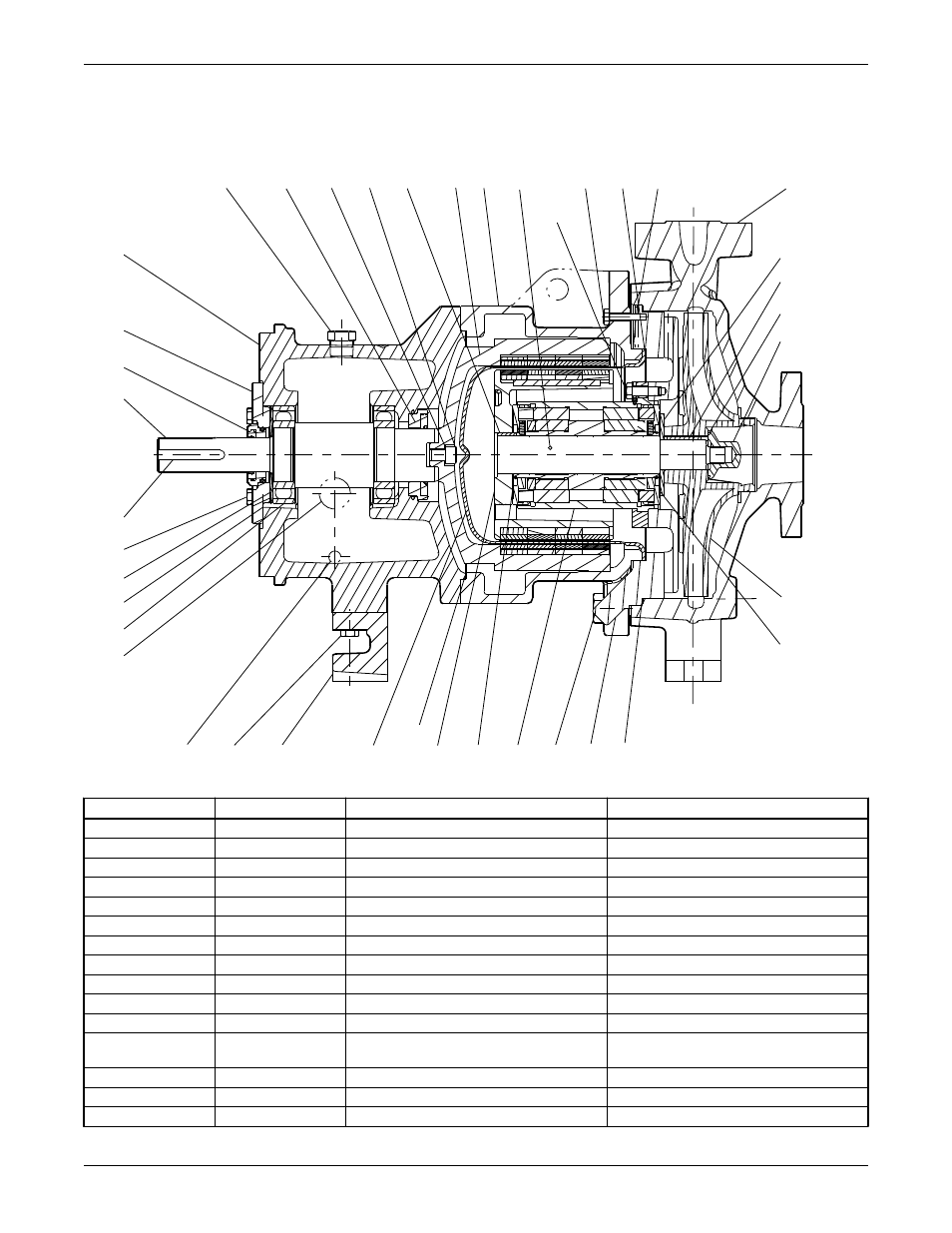

Querschnittszeichnung
113A
333D 382 791D 178X
122A
740B 108
370V
791E
222E
540N
100
199
178
412A
304
101
351X
444
370
849
351X
740A
360W
750
408A
319
112
360A
529
370C
400
122B
332A
109A
228
370F 241
351
Ersatzteilliste
Artikel
Menge
Teilebezeichnung
Werkstoff
100
1
Gehäuse
Hastelloy-C (2.4686)
101
1
Laufrad
Hastelloy-C (2.4686)
108
1
Schalenadapter
Kugelgraphit
109A
1
Rahmenseitige Abdeckung
Kugelgraphit
112
2
Kugellager
Stahl
113A
1
Füllstopfen
Stahl
122A*
1
Angetriebene Welle
Hastelloy-C (2.4610)
122B
1
Antriebswelle
Stahl 4140
178
1
Laufradfeder
Hastelloy-C
178X*
1
Feder des angetriebenen Trägers
Hastelloy-C (2.4610)
199
1
Distanzscheibe
Hastelloy-C (2.4610)
222E
3
Gewindestift, Adapter zu Rückenplatte (6-
Zoll-Pumpen)
Stahl
228
1
Stützschale
Grauguss
241
1
Schalenfuß
Grauguss
304
1
Laufradmutter
Hastelloy-C (2.4610)
