1
2
3
4
5

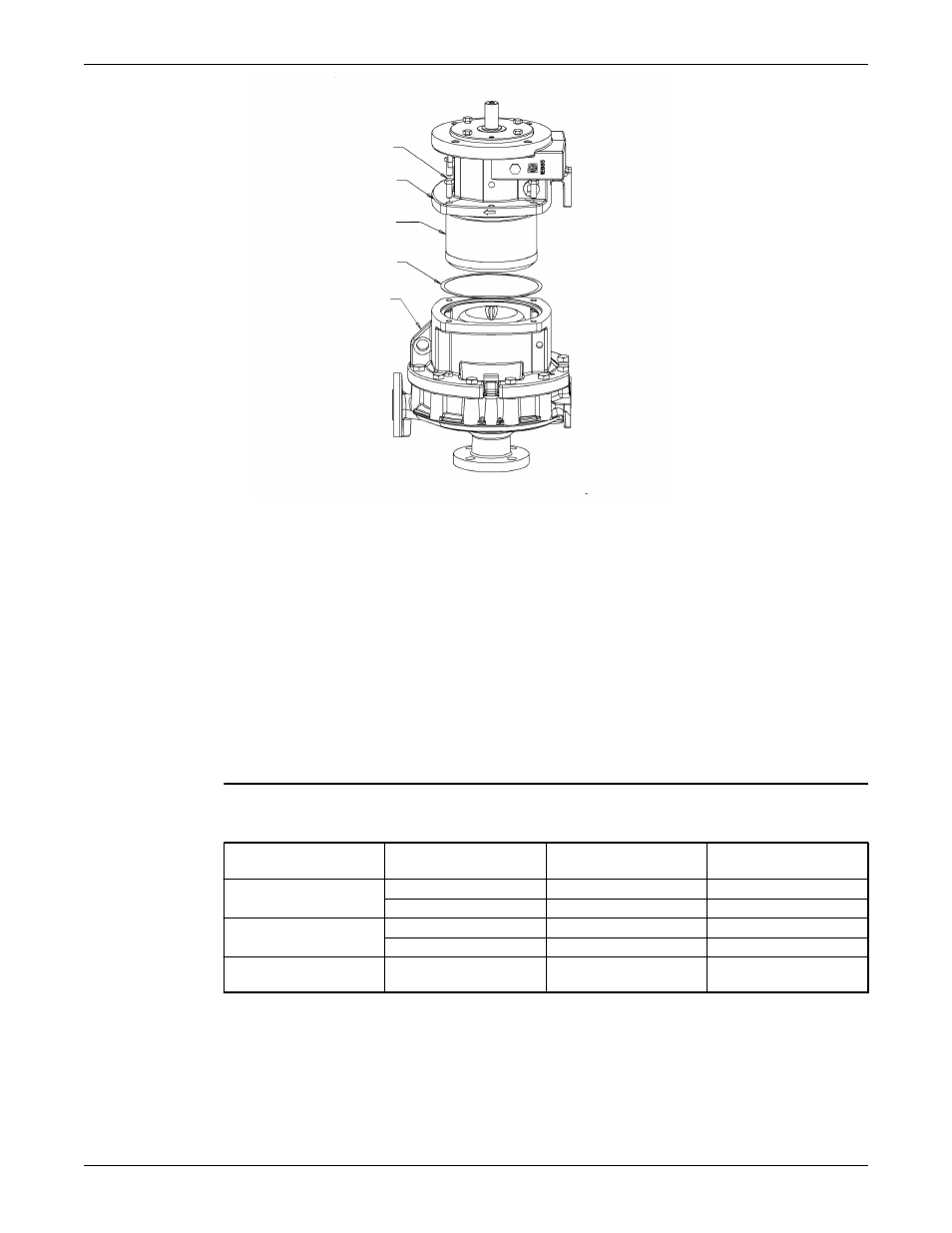

1. Sechskantschraube, Rahmen zu Adapter (370B)
2. Schalenbaugruppe
3. Magnetantriebträger
4. Dichtung, Schale zu Adapter (360W)
5. Passstück
2. Sichern Sie die Stützschale und die Antriebsmagnetbaugruppe:
a) Legen Sie die bereits zusammengebaute Stützschale und Antriebsmagnetbaugruppe mit der
Antriebsmagnetseite nach unten auf die Werkbank.
b) Schrauben Sie die 3/8-Zoll-Ösenschraube in das Ende der Antriebswelle.
c) Setzen Sie die Stützschalenbaugruppe mithilfe eines Krans auf den Adapter.
d) Schrauben Sie die Stützschale mit den Sechskantschrauben (370B) sicher am Adapter fest.
e) Drehen Sie die Antriebswelle von Hand, um sicherzustellen, dass sich die Welle frei drehen kann.
Schauen Sie in die Ansaugdüse, um sicherzustellen, dass sich das Laufrad dreht.
Schraubenanzugsdrehmomente
HINWEIS:
Stellen Sie sicher, dass Sie Schrauben schrittweise über Kreuz festziehen.
Beschreibung Gruppe Trocken, ft-lbs (Nm) Standardschmierung,
ft-lbs (Nm)
Schrauben, Adapter zu
Gehäuse (370)
S und M (M12) 65 (88) 49 (66)
10-Zoll-M (M16) 161 (219) 120 (164)
Laufradmutter (304) S 47 (64) 26 (35)
M 116 (158) 52 (70)
Schrauben, Einsatz zu
Rückenplatte (791E)
S und M 12 (16) 9 (12)
Wartung
Model 3296 EZMAG Montage-, Betriebs- und Wartungshandbuch 69
