2.4 Geräte-Verbund
18
Compact Autosampler 813

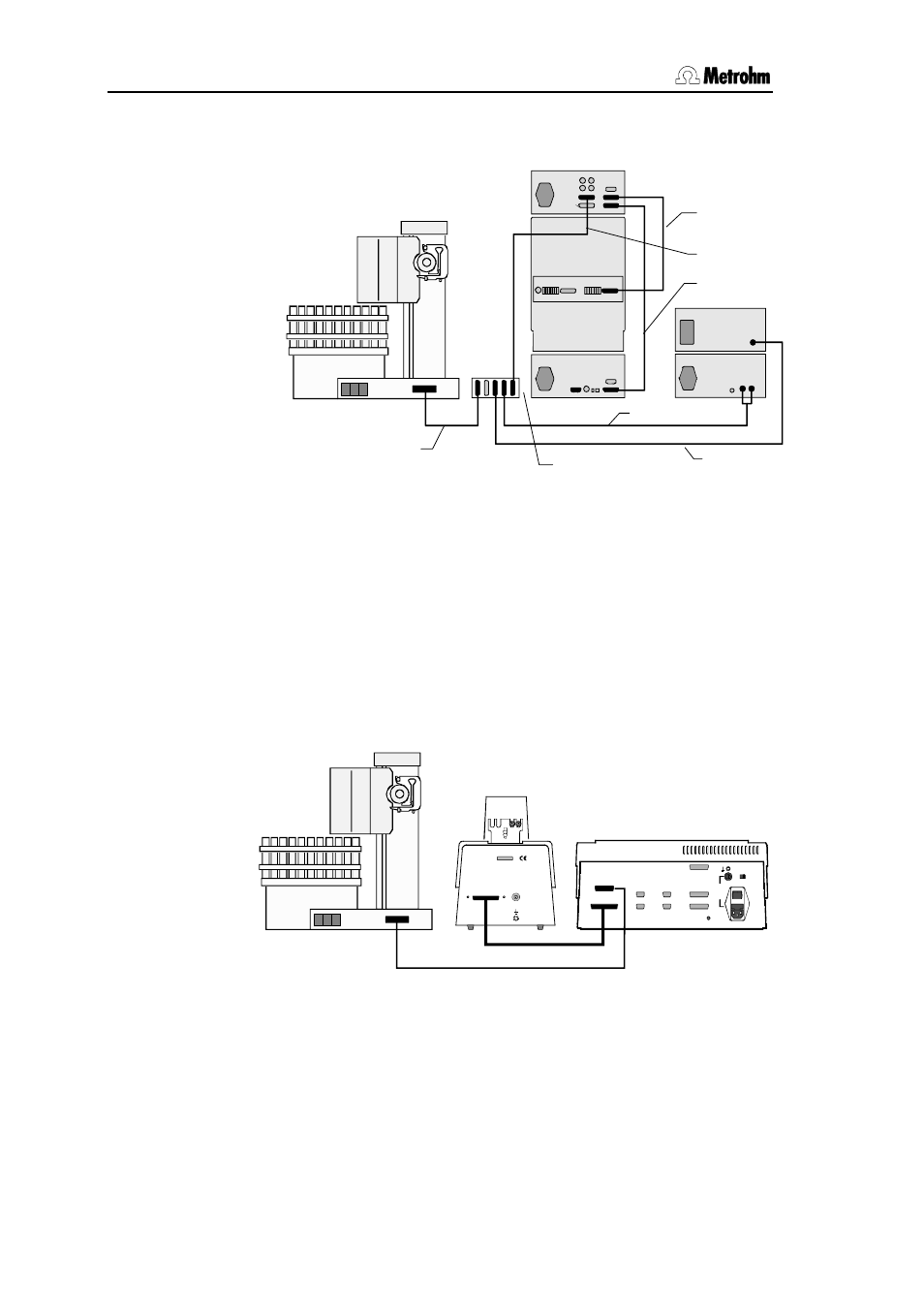

Beispiel einer Zusammenschaltung mit einem modularen
Metrohm IC-Systems:
813
732
733
709
753
752
Abb. 13
Zusammenschluss mit modularem IC-System
Bsp. mit Suppression (PC als Master)
2.4.3 Anschluss an einen Metrohm VA Trace Analyzer 746
Der Anschluss des Compact Autosampler 813 an einen Metrohm
VA Trace Analyzer 746 mit VA Stand 747 erfolgt mit dem 25-
poligen Remote Kabel 6.2141.020. Das Kabel muss am An-
schluss 'Control Lines' des Trace Analyzers angeschlossen wer-
den.
813
0
I
Control Lines
Printer
External Bus
Dos. 1
Dos. 2
Dos. 3
Dos. 4
RS 232 Interface 1
RS 232 Interface 2
Reset
2A
(T
H
)
115
V
230
V
230V
746
External Bus
Address
Made by Metrohm Herisau Switzerland
Type 1.747
Abb. 14 Zusammenschaltung mit VA Trace Analyzer 746
Kabel 6.2141.020
Kabel 6.2125.090
Kabel 6.2125.060
Kabel 6.2125.090
Adapter 6.2125.120
Kabel 6.2143.200
Kabel 6.2141.130
Kabel 6.2143.210
