2.6 Anschluss von Geräten an der Remote-Buchse
Easy Sample Changer 824, Installation
17
Probenwechsler – pH-Meter 780/781
mit Standardkabel und Remotebox 6.2148.010
824
MSB

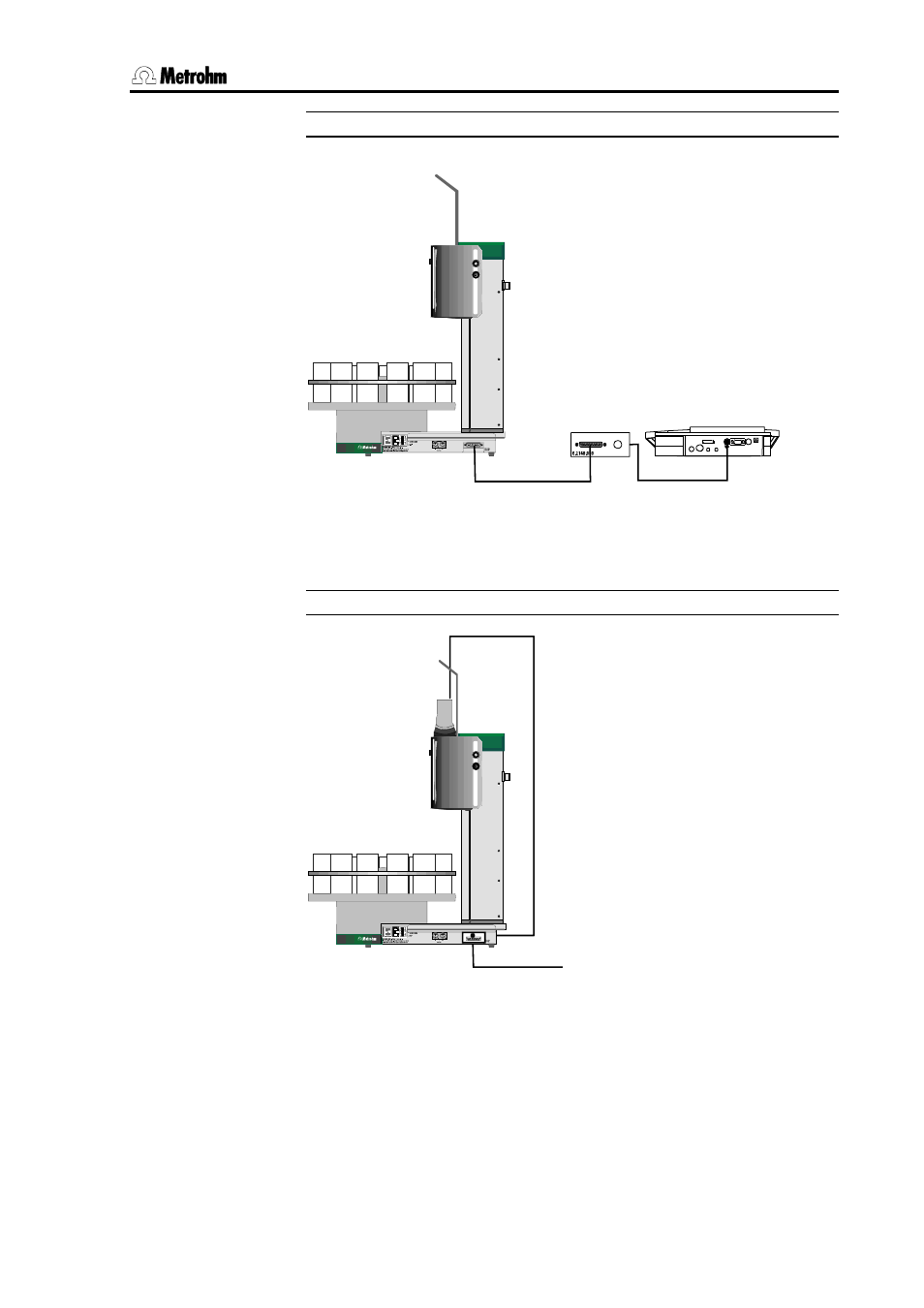

Abb. 17 Anschluss eines pH-Meters 780/781
Probenwechsler mit Schwenkarm 759
824
Abb. 18 Anschluss des Schwenkarms 759
Der Schwenkarm wird an die Remote-Schnittstelle 19 des Easy Sample
Changer 824 angeschlossen. Der Stecker des Schwenkarmes 759
erlaubt den Anschluss von weiteren Geräten via Remote-Leitungen,
wobei 4 Leitungen (Input 7 und Output 11–13) durch den Schwenkarm
belegt werden. Diese vier Leitungen werden im Stecker nicht
weitergeführt.
Anschluss von weiteren Geräten
über Remote-Kabel
Kabel 6.2141.020
Remotebox
6.2148.010
