Attacchi e spie - In generale
In generale
Attacchi e spie -
In generale
(1) LED di stato verde ... si accende se viene erogata alimentazione elettrica suffi-
ciente ai componenti. Se il LED verde non si accende, occorre predisporre un'ali-
mentazione elettrica sufficiente (paragrafo "Alimentazione elettrica").
(2) LED di stato rosso ... rimane acceso se l'alimentazione è sufficiente ma si è veri-
ficato un errore durante la comunicazione dei dati (ad es. due Fronius Sensor Card
con lo stesso indirizzo).
Si accende anche se le spine di chiusura non sono inserite in modo corretto.
IMPORTANTE! L'accensione per breve tempo del "LED di stato rosso" durante il
funzionamento non è sintomo di errore. In vari componenti Fronius DATCOM, il
"LED di stato rosso" ha anche altre funzioni.
(3) Attacchi specifici ... a seconda della funzionalità dei singoli componenti.
(4) Attacco dell'alimentazione elettrica ... per collegare un alimentatore di rete per
l'alimentazione elettrica (paragrafo "Alimentazione elettrica").
(5) Ingresso comunicazione dati "IN"
(6) Uscita comunicazione dati "OUT"

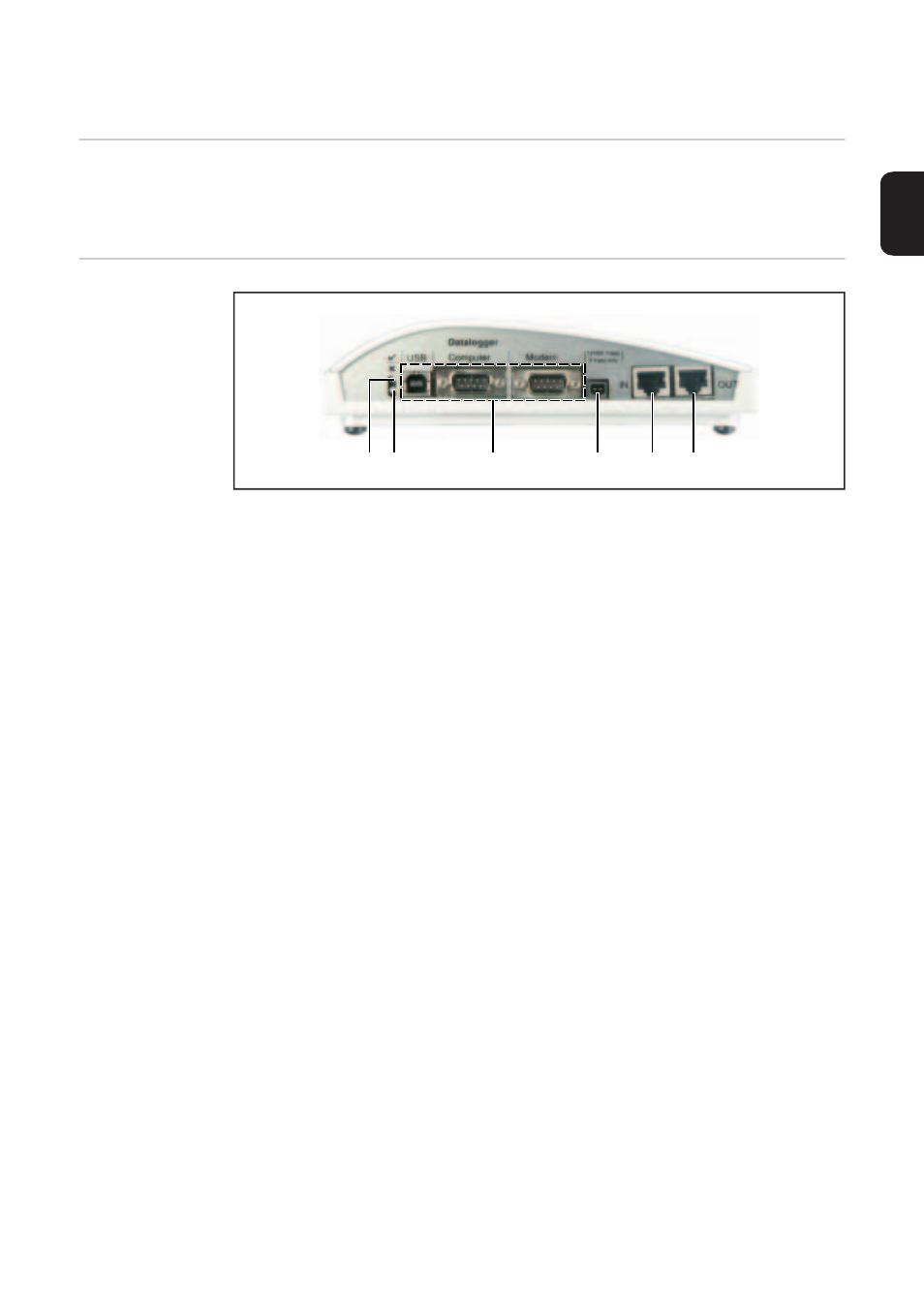

IMPORTANTE! La figura seguente mostra la scatola dei collegamenti dei componenti DA-
TCOM. Come esempio è stato preso Datalogger pro Box. La scatola (5) / (6) è realizzata
in modo diverso a seconda dei rispettivi componenti DATCOM.
(1) (2) (3) (4) (5) (6)
