31
IT
Cablaggio
Componenti del-
la Fronius Solar
Net Di seguito si utilizza la denominazione "Componente/i della Fronius Solar Net" per indicare
un inverter dotato di Fronius Com Card o un componente Fronius DATCOM con corpo
esterno.
Cablaggio dei
componenti della
Fronius Solar Net Il collegamento dati dei componenti della Fronius Solar Net avviene mediante un collega-
mento 1:1 con cavi dati a 8 poli e spine RJ45.
Requisiti minimi
dei cavi dati Per il cablaggio dei componenti della Fronius Solar Net si devono utilizzare esclusivamen-
te cavi schermati CAT5 (nuovi) e CAT5e (precedenti) conformi agli standard ISO 11801 ed
EN50173.
IMPORTANTE! Non si devono utilizzare cavi U/UTP conformi agli standard ISO/IEC-
11801!
La schermatura deve essere crimpata su una spina schermata consentita per cavi CAT5.
Poiché i fili dei cavi Ethernet sono anche intrecciati, prestare attenzione all'assegnazione
corretta delle coppie di cavi intrecciati secondo il cablaggio conforme agli standard EIA/
TIA-568A:

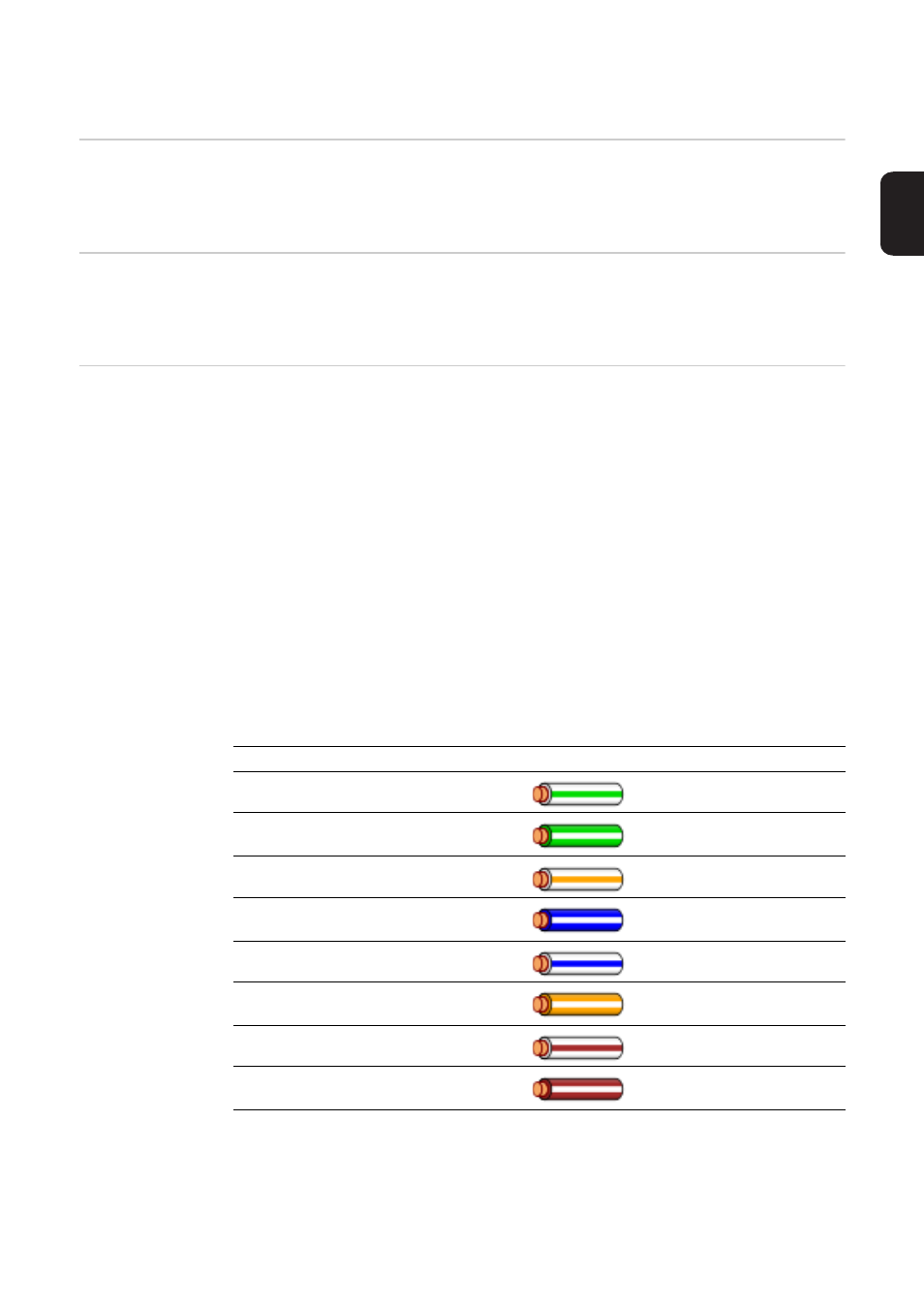

Cablaggio conforme agli standard EIA/TIA-568A
- Prestare attenzione al corretto binding dei fili.
- In caso di collegamento a terra indipendente (ad es. all'interno di pannello patch) pre-
stare attenzione a che la schermatura sia collegata a terra solo su un lato del cavo.
Cavi consentiti:
-
S/STP
- F/STP
- S/FTP
- F/FTP
- SF/FTP
- S/UTP
- F/UTP
- U/FTP
- U/STP
Contatto Fronius Solar Net Coppia n. Colore
1 +12 V 3 Bianco / striscia verde
2 GND 3
Verde / striscia bianca
o verde
3 TX- IN, RX- OUT 2 Bianco / striscia arancione
4 RX- IN, TX- OUT 1
Blu / striscia bianca
o blu
5 RX+ IN, TX+ OUT 1 Bianco / striscia blu
6 TX+ IN, RX+ OUT 2
Arancione / striscia bianca
o arancione
7 GND 4 Bianco / striscia marrone
8 +12 V 4
Marrone / striscia bianca
o marrone
