Általános csatlakozók és kijelzők
Általános tudni-
valók
Általános csatla-
kozók és kijelzők
(1)
Zöld státusz LED ... a komponensek megfelelő áramellátása esetén világít. Ha
nem világít a zöld LED, akkor helyre kell állítani a megfelelő áramellátást („Áram-
ellátás” c. fejezet).
(2)
Piros státusz LED ... folyamatosan világít, ha az áramellátás ugyan kielégítő, de
hiba lépett fel az adatkommunikációban (pl. két Sensor Card azonos címmel).
Akkor is világít, ha a lezáró dugasz nincs jól bedugva.
FONTOS! Ha a „Piros státusz LED” üzemelés közben csak röviden villan fel, az
nem jelent hibát. Különböző DATCOM komponenseknél a „Piros státusz LED” to-
vábbi funkciókkal is rendelkezik.
(3)
Specifikus csatlakozók ... az adott komponensek funkciójától függően.
(4)
Áramellátás csatlakozóhüvelye ... áramellátó tápegység csatlakoztatására
(„Áramellátás” c. fejezet).
(5)
„IN” adatkommunikáció bemenet
(6)
„OUT” adatkommunikáció kimenet

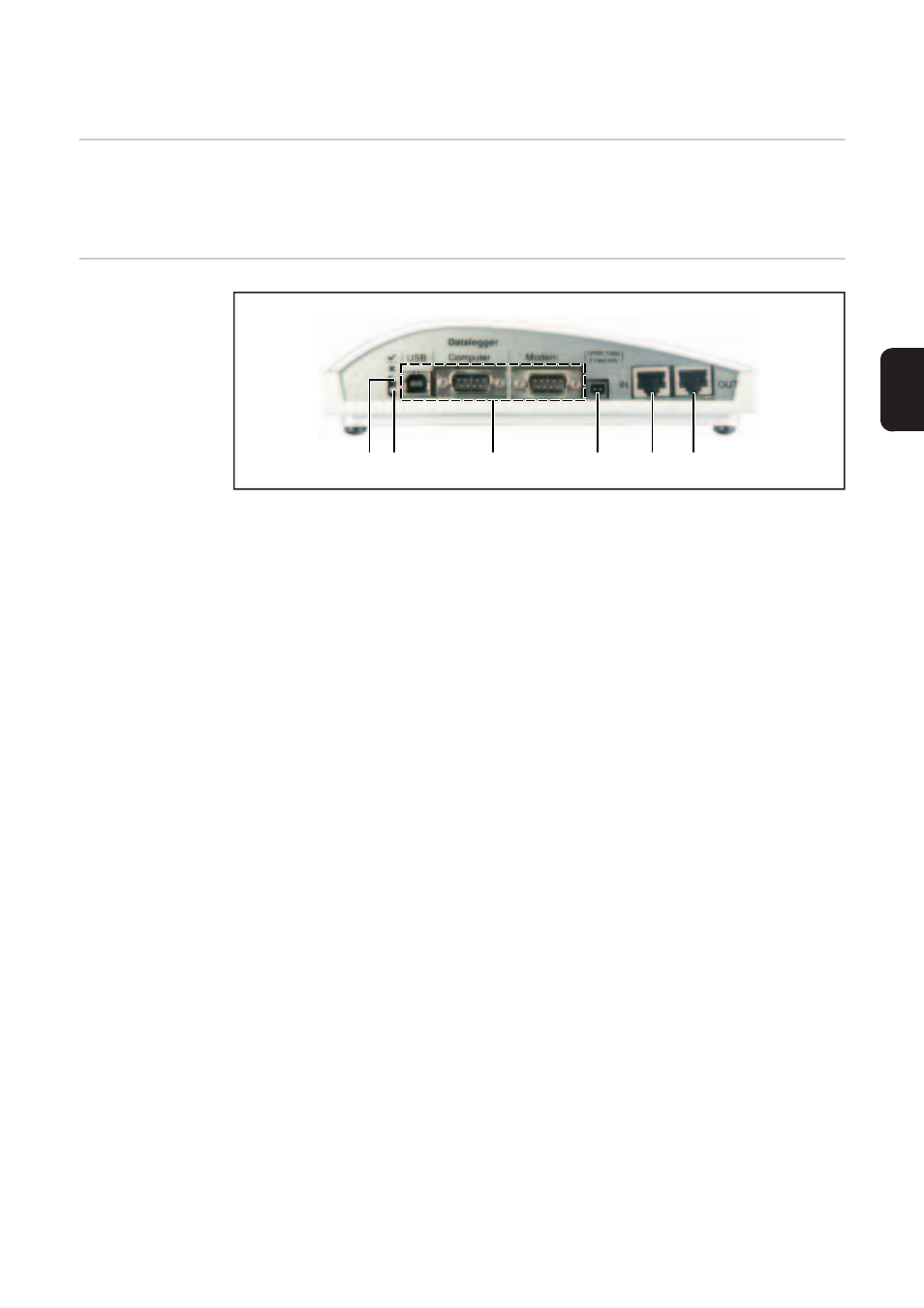

FONTOS! Az alábbi ábrán a DATCOM komponensek csatlakozó része látható a Datalog-
ger pro Box példáján. A csatlakozó rész (5) / (6) az adott DATCOM komponensektől füg-
gően eltérő kialakítású.
(1) (2)
(3)
(4)
(5)
(6)
