52
Bakır kabloların kullanımında geçerli olan kurallar geçerlidir.
Fronius String Control için kablaj işlemi yapma sırasında özel olarak dikkat edilecek
hususları ilgili Fronius String Control kullanım kılavuzunda bulabilirsiniz.
Önceden monte
edilmiş veri
kabloları Fronius'ta aşağıda belirtilen önceden monte edilmiş veri kabloları mevcuttur:
-
CAT5 kablosu 1 m ... 43,0004,2435
- CAT5 kablosu 20 m ... 43,0004,2434
- CAT5 kablosu 60 m ... 43,0004,2436
Belirtilen kablolar 8 kutupla 1:1 LAN ağ kabloları olup kılıf ile kanallara sahiptir ve RJ45
fişleri içermektedir.
ÖNEMLİ! Veri kabloları UV ışınlarına dayanıklıdır. Açık alanda döşeme yapılırken veri
kablosunu güneş ışınlarından koruyun.
Fronius Solar Net
üyeleri kablajını
yapma

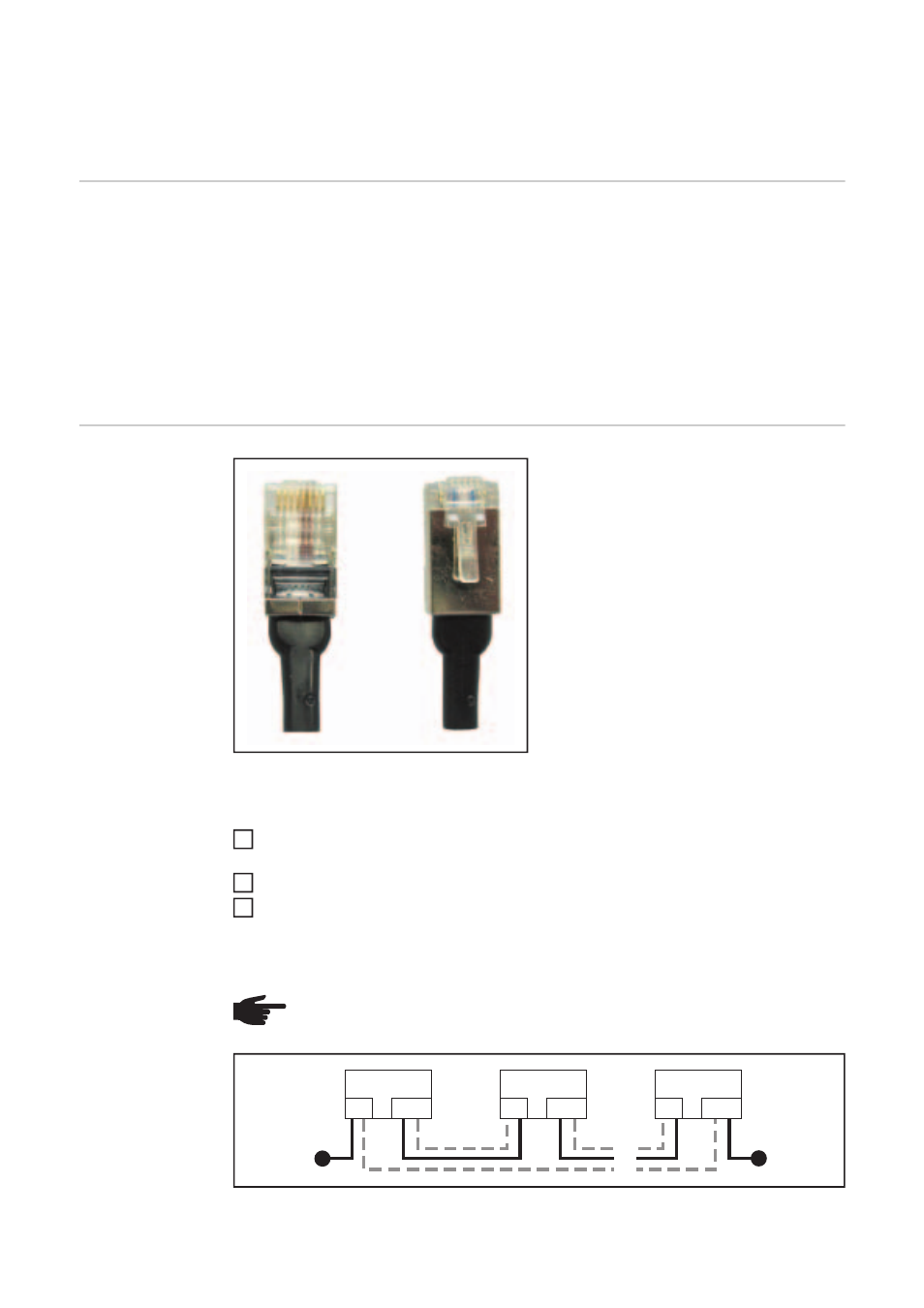

Uç konnektörü
Fronius veri kaydedicinin teslimat kapsamı
ile birlikte her veri kaydetme fonksiyonuna
sahip her DATCOM bileşeninde iki bağlantı
fişi mevcuttur.
Fronius Solar Net üyeleri kablajını yapma:
Anlatılan kablo bağlantılarında önceki Fronius Solar Net üyesi "OUT" yuvası bir
sonraki üyenin "IN" yuvasına bağlanır.
Birinci SolarNet üyesinin "IN" girişine bir uç konnektörü takın
Sonuncu SolarNet üyesinin "OUT" çıkışına bir uç konnektörü takın
ÖNEMLİ! Uç konnektörü kullanıldığında tüm bağlantı kablolarının toplam uzunluğu 1000
m'yi aşmamalıdır.
NOT! Fronius Solar Net üyesinin tüm girişleri "IN" ve çıkışları "OUT" kablo
bağlantısı ya da uç konnektörü ile dolu olmalıdır.
1
2
3
IN OUT
1
...
IN OUT
2
IN OUT
n
...
...
...
(1) (1)
