Genel bağlantılar ve göstergeler
Genel bilgi
Genel bağlantılar
ve göstergeler
(1)
Yeşil renkli statü LED'i ... bileşenlere yönelik güç beslemesinin yeterli olduğu
durumda yanar. Yeşil renkli LED, yeterli güç beslemesinin ("Güç Beslemesi"
bölümü) temin edilmesi gerekiyorsa yanmaz.
(2)
Kırmızı renkli statü LED'i ... güç beslemesi yeterli olmasına rağmen veri
iletişiminde bir arıza (örn. aynı adrese sahip iki Sensor Card) meydana gelmişse
sürekli olarak yanar.
Bu LED, uç konnektörü doğru şekilde takılmamışsa da yanar.
ÖNEMLİ! Eğer "kırmızı renkli statü LED'i" işletim esnasında kısa bir süre yanarsa
bu herhangi bir arıza bulunmadığı anlamına gelir. Farklı DATCOM bileşenlerinde
"kırmızı renkli statü LED"i ilave fonksiyonlara sahiptir.
(3)
Spesifik bağlantılar ... her bir ilgili bileşenin fonksiyonelliğine bağlıdır.
(4)
Güç beslemesi bağlantı yuvaları ... güç beslemesi ("Güç Beslemesi" bölümü)
sağlayacak şebeke cihazının bağlantısı için kullanılır.
(5)
Veri iletişimi girişi "IN"
(6)
Veri iletişimi çıkışı "OUT"

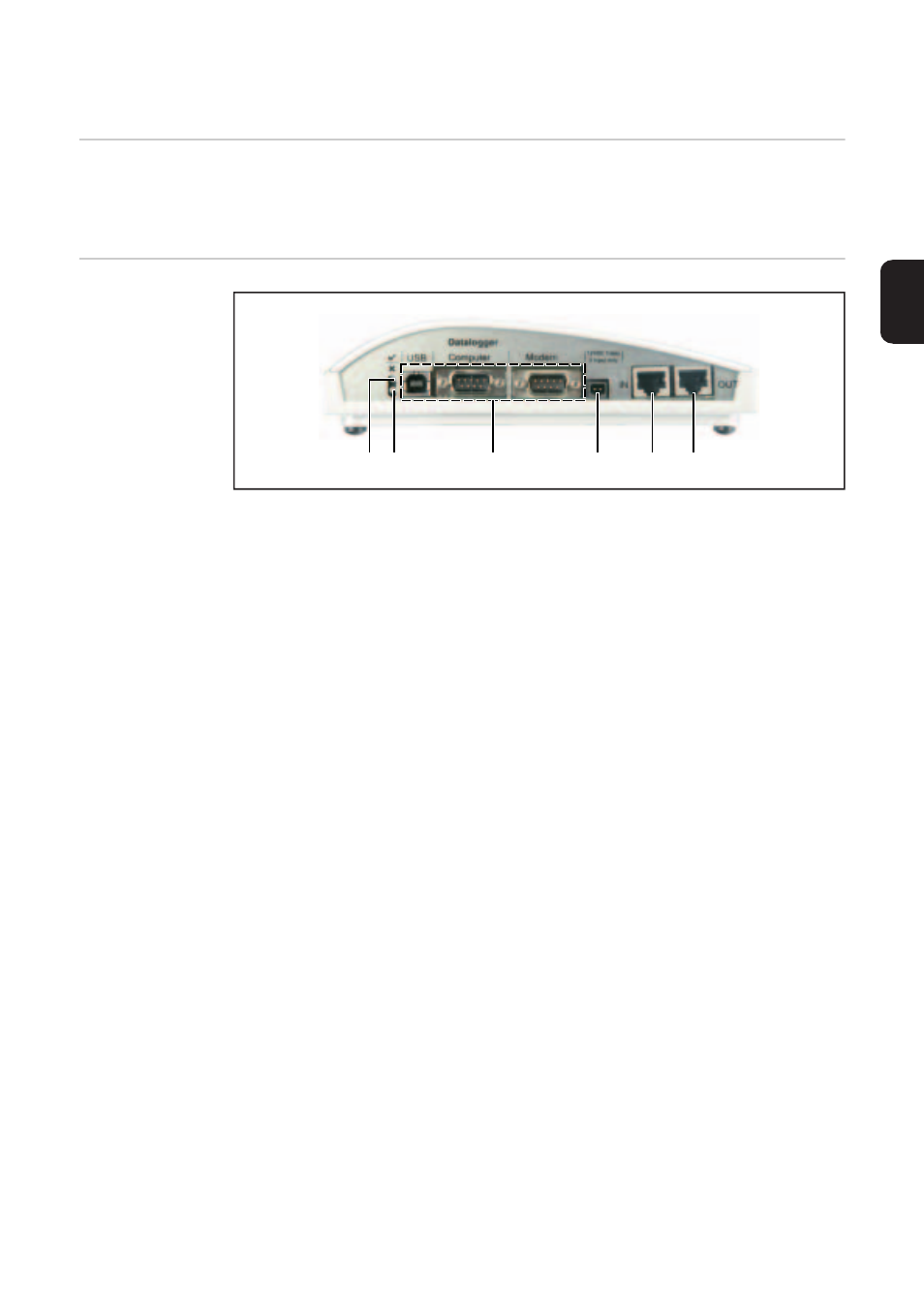

ÖNEMLI! Aþaðýdaki resimde Datalogger pro Box örnek alýnarak DATCOM bileþenlerinin
baðlantý bölümü gösterilmiþtir. Söz konusu bölüm (5) / (6) her DATCOM bileþeninde farklý
yapýda olabilir.
(1) (2)
(3)
(4)
(5)
(6)
