A séma szerinti kábelezésnél általában véve a következő szabványokat kell figyelembe
venni:
-
Európában - EN50173-1
-
nemzetközileg - ISO/IEC 11801:2002
-
Észak-Amerikában - TIA/EIA 568
A rézkábelek használatára vonatkozó szabályok vannak érvényben.
A Fronius String Control kábelezési sajátosságait az adott Fronius String Control kezelési
utasításban találja.
Készre gyártott
adatkábel
A Froniusnál a következő készre gyártott adatkábelek állnak rendelkezésre:
-
CAT5 kábel 1 m ... 43,0004,2435
-
CAT5 kábel 20 m ... 43,0004,2434
-
CAT5 kábel 60 m ... 43,0004,2436
A felsorolt kábelek 8-pólusú 1:1 LAN hálózati kábelek, árnyékoltak és sodrottak, RJ45 du-
gasszal együtt.
FONTOS! Az adatkábelek nem UV-állóak. Szabadban fektetés esetén védeni kell az adat-
kábeleket a napsugárzástól.
Fronius Solar Net
résztvevő kábele-
zése

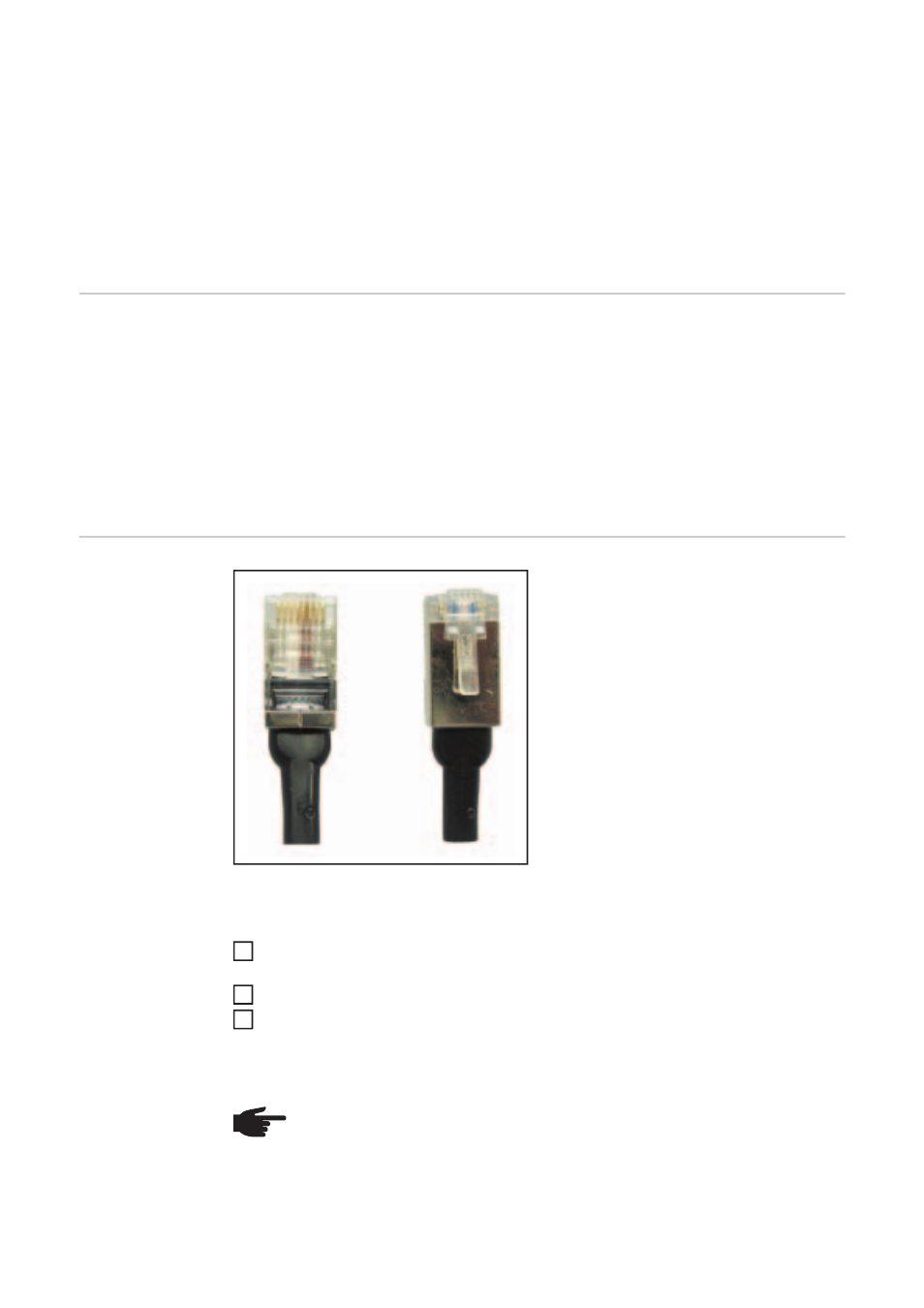

Lezáró dugasz
A Fronius Datalogger szállítási terjedelmé-
ben mindegyik adatgyűjtő funkcióval ren-
delkező DATCOM komponenshez két
lezáró dugasz van.
Fronius Solar Net résztvevő kábelezése:
Az ismertetett kábelcsatlakozókkal mindig az előző Solar Net résztvevő „OUT” hüve-
lyét kell összekapcsolni a következő résztvevő „IN” hüvelyével.
Az első Solar Net-résztvevő „IN” bemenetére dugaszoljon egy lezáró dugaszt
Az utolsó Solar Net-résztvevő „OUT” kimenetére dugaszoljon egy lezáró dugaszt
FONTOS! Lezáró dugasz használatakor az összekötő kábelek egyenkénti hosszának ös-
szege nem haladhatja meg az 1000 métert.
MEGJEGYZÉS! A Solar Net-résztvevők valamennyi „IN” bemenetét és „OUT” ki-
menetét el kell foglalni kábelcsatlakozókkal vagy lezáró dugaszokkal.
