Fronius Solar Net
üyesi Fronius Com Card içeren ya da harici mahfazalı bir DATCOM bileşenine sahip bir inverter
aşağıda Fronius Solar Net üyesi olarak gösterilmiştir.
Fronius Solar Net
üyelerinin kablajı Fronius Solar Net üyelerinin veri bağlantısı 8 kutuplu veri kabloları ve RJ-45 fişlerine sahip
bir 1:1 bağlantısı üzerinden yapılır.
Veri kablosu için
ön koşullar Fronius Solar Net üyelerinin kablajı için yalnızca ISO 11801 ve EN50173 uyumlu, kılıfa
sahip CAT5 (yeni) ve CAT5e (eski) kullanılmalıdır.
ÖNEMLİ! ISO/IEC-11801 uyumlu U/UTP kabloları kullanılmamalıdır!
Bu konu ile ilgili olarak kılıf CAT5 iznine sahip kılıflı bir fiş oluşturmak için kıvrılmalıdır.
Ethernet kablolarındaki damarlar da bükülü olduğu için, bükülü damar çiftlerinin doğru bir
biçimde dağıtılması için EIA/TIA-568A'a göre olan kablaja dikkat edilmelidir:
EIA/TIA-568A'ya göre kablaj
- Damar yerleşiminin doğru olmasına dikkat edin.
- Bağımsız topraklama (örn. patch panellerinde) bulunduğu takdirde kılıfın kablonun
yalnızca bir tarafında topraklaması olduğuna dikkat edin.
Yapılandırılmış kablaj için genel olarak aşağıdaki normlara uyun:
-
Avrupa için EN50173-1
- uluslararası bölge için ISO/IEC 11801:2002.
- Kuzey Amerika için TIA/EIA 568
İzin verilen kablolar:
-
S/STP
- F/STP
- S/FTP
- F/FTP
- SF/FTP
- S/UTP
- F/UTP
- U/FTP
- U/STP

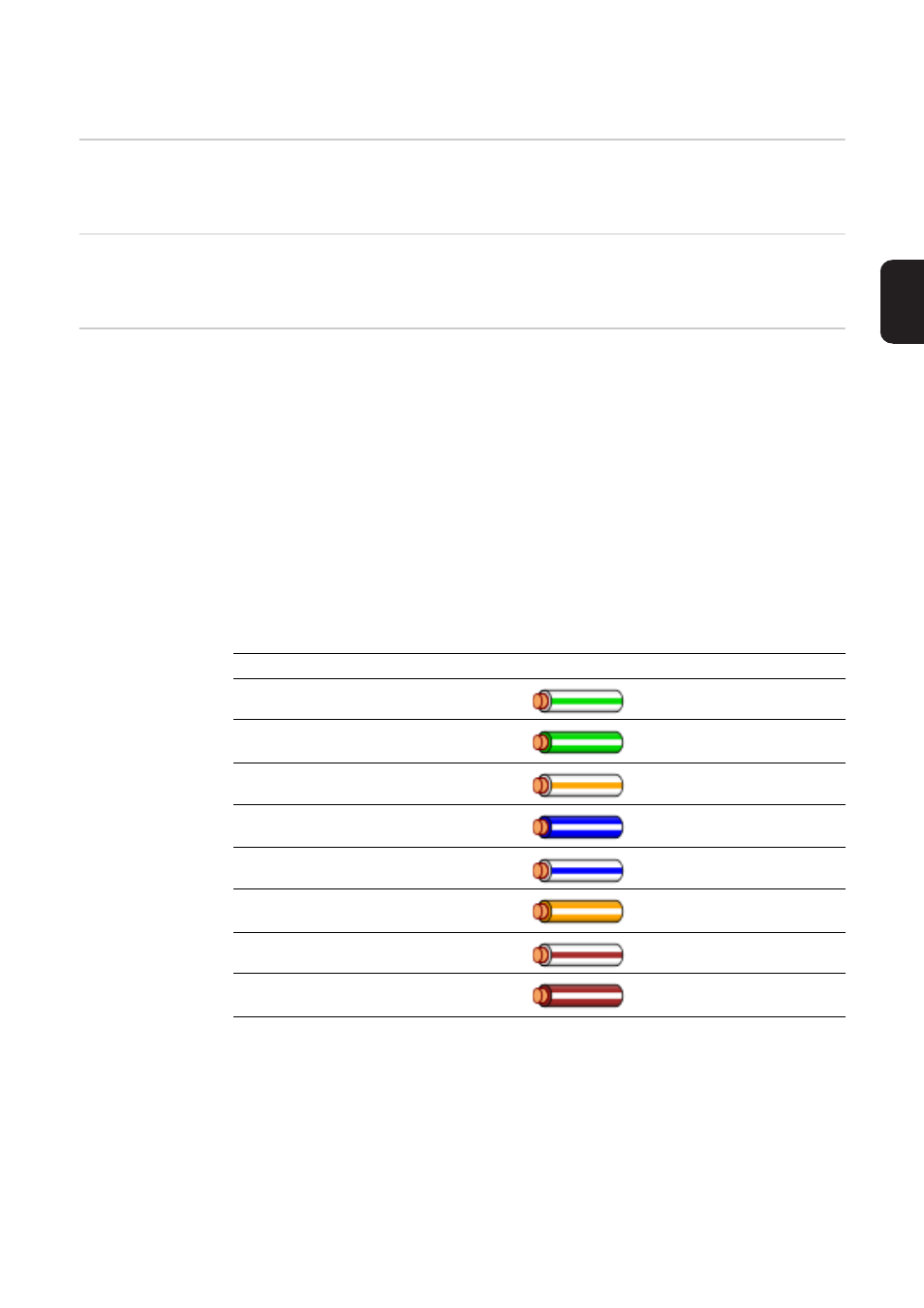

Fronius Solar Net kontağı Çift no. Renk
1 +12 V 3 beyaz / yeşil çizgi
2 GND 3
yeşil / beyaz çizgi
veya yeşil
3 TX- IN, RX- OUT 2 beyaz / turuncu çizgi
4 RX- IN, TX- OUT 1
mavi / beyaz çizgi
veya mavi
5 RX+ IN, TX+ OUT 1 beyaz / mavi çizgi
6 TX+ IN, RX+ OUT 2
turuncu / beyaz çizgi
veya turuncu
7 GND 4 beyaz / kahverengi çizgi
8 +12 V 4
kahverengi / beyaz çizgi
veya kahverengi
