53
TR

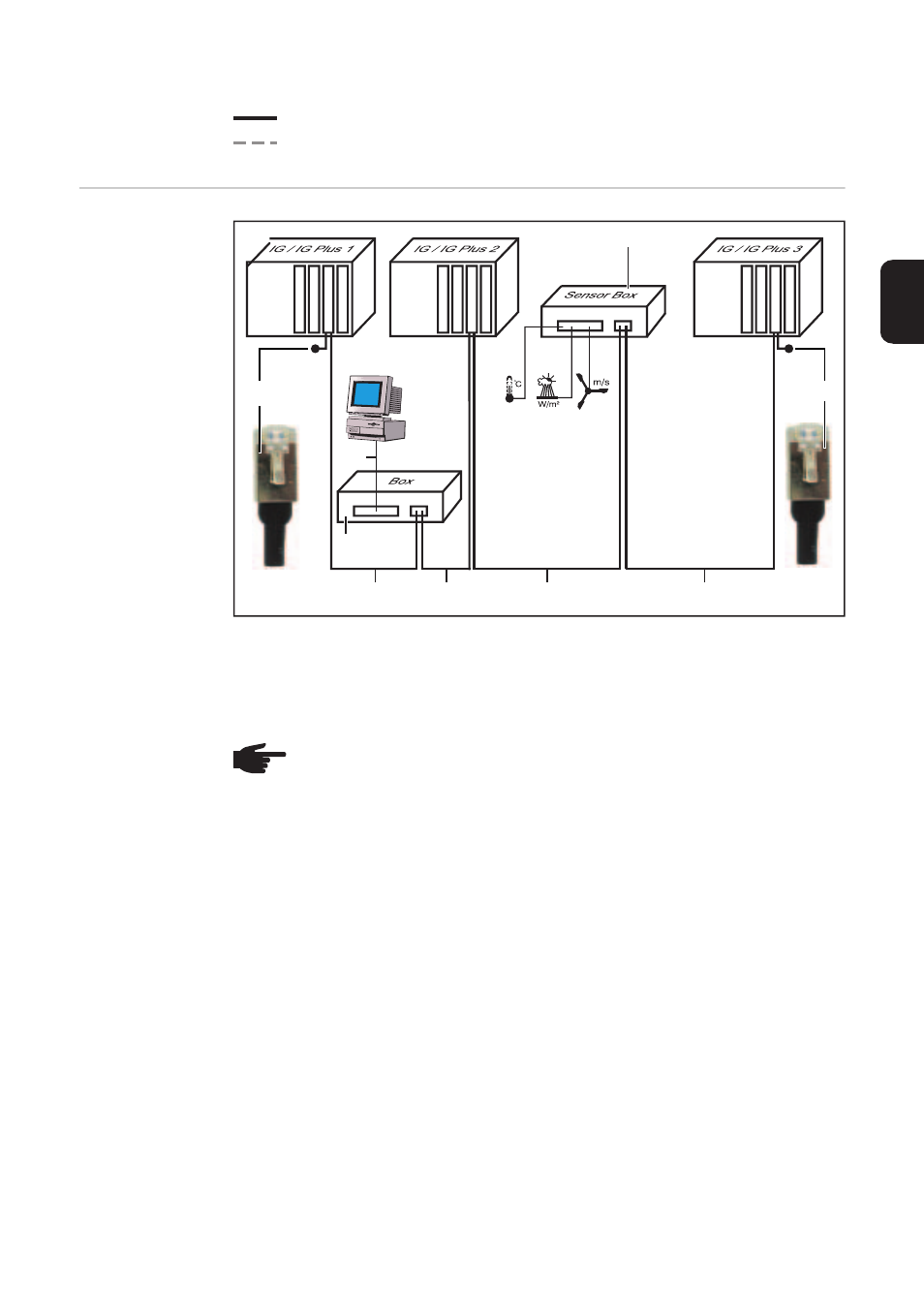

Fronius Solar
Net'teki sistem
bileşenlerinden
ağ
oluşturulmasına
yönelik örnek
(1) Uç konnektörü
(2) Veri kablosu
(3) Veri kaydedici
(4) Harici mahfazalı sensör kutusu
(1) Uç konnektörü
Uç konnektörü ile kablaj
Uç konnektörü olmadan kablaj
NOT! Potansiyel farkları fonksiyon bozukluklarına ya da en ciddi durumda
DATCOM bileşenlerinin arızalanmasına yol açabilir. DATCOM bileşenlerinin tüm
bina boyunca birbirleriyle ağ oluşturması uygun değildir. Değişik binalardaki
inverterli ve DATCOM bileşenleri içeren fotovoltaik sistemlerin birbirlerinden
bağımsız şekilde kurulmuş DATCOM sistemlerine sahip olması gerekir.
(1)
(2)
(3)
(1)
IN OUT
IN OUT
IN OUT
IN OUT
IN OUT
(2) (2) (2)
PC
PC RS-232
(4)
