Fronius DATCOM Compact Benutzerhandbuch
Seite 35
33
IT

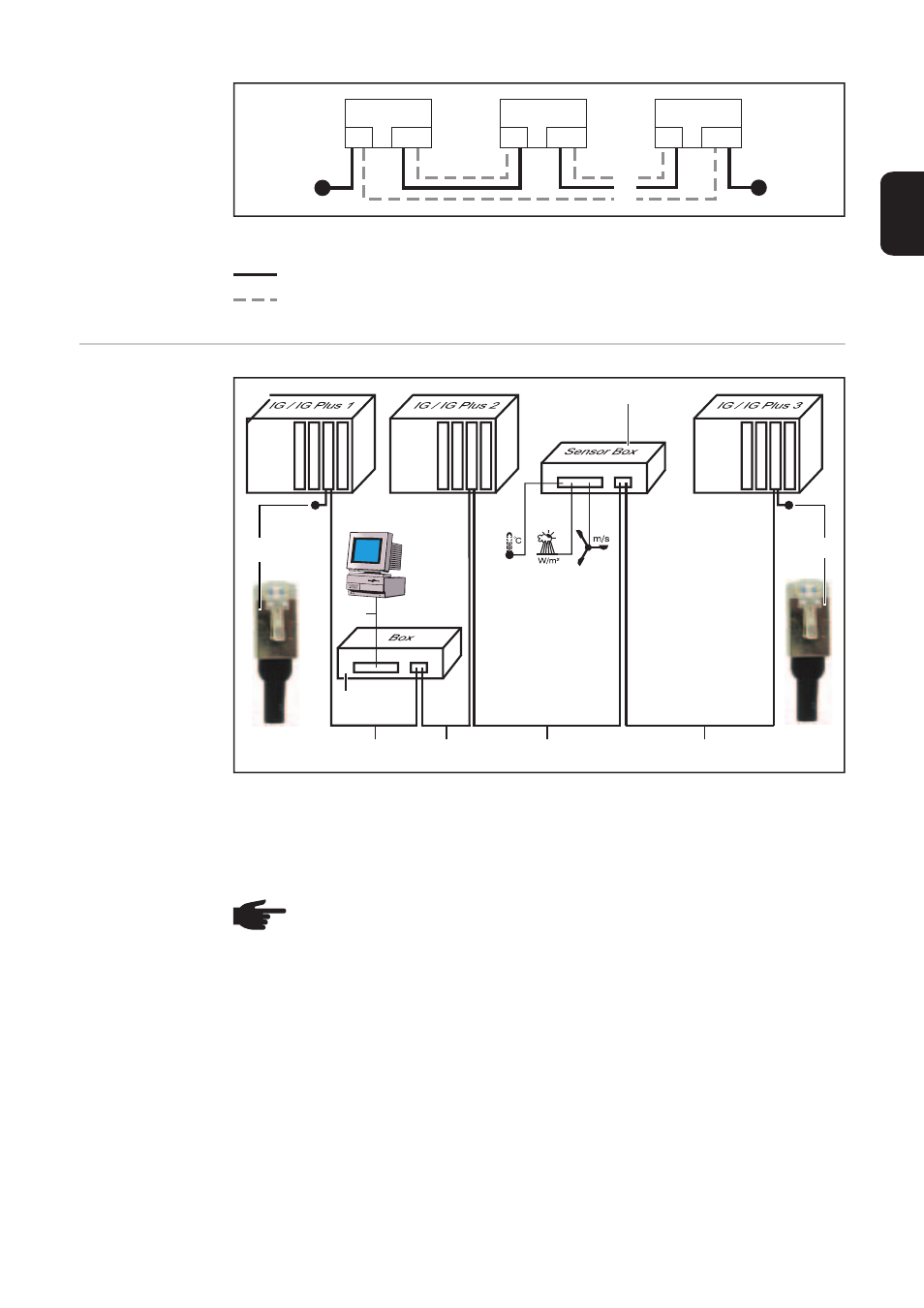

Esempio di colle-
gamento in rete
dei componenti
del sistema alla
Fronius Solar Net
(1)
Spina di chiusura
(2)
Cavo dati
(3)
Fronius Datalogger
(4)
Fronius Sensor Box nel corpo esterno
(1)
Spina di chiusura
Cablaggio con spina di chiusura
Cablaggio senza spina di chiusura
IN
OUT
1
...
IN
OUT
2
IN
OUT
n
...
...
...
(1)
(1)
AVVERTENZA! Differenze di potenziale possono comportare malfunzionamenti
o, nei casi peggiori, il danneggiamento dei componenti Fronius DATCOM. Non si
devono collegare tra loro in rete componenti Fronius DATCOM ubicati in edifici
diversi. Gli impianti fotovoltaici con inverter e componenti Fronius DATCOM in
edifici diversi necessitano dell'installazione di sistemi Fronius DATCOM separati.
(1)
(2)
(3)
(1)
IN OUT
IN OUT
IN OUT
IN OUT
IN OUT
(2)
(2)
(2)
PC
PC RS-232
(4)
