JUNG 208REG - Handbuch

Funktion
Der Impuls-Einsatz dient, in Verbindung mit dem REG-Automat, zur Installation oder Nachrüstung
von Automatik-Schaltern in Treppenlicht-Schaltungen.
Der Impuls-Einsatz wird ausschließlich mit dem REG-Automat betrieben.
Als ‘Bewegungsdetektor’ den System-Aufsatz aus dem Automatik-Schalter Programm verwenden.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
Impuls-Einsatz
Der Impuls-Einsatz (Bild a ) ist in 2-Draht-Technik ausgeführt und ersetzt den in Treppenlicht-
installationen verwendeten mechanischen Taster. Aus einer manuell bedienbaren Installation wird
eine automatische Treppenlichtschaltung.
Es dürfen max. 8 Impuls-Einsätze parallel geschaltet werden. Bei Einsatz von Nebenstellen (Taster),
Anzahl der Impuls-Einsätze reduzieren:
Impuls-Einsätze unbeleuchtete Taster beleuchtete Taster
0,5 mA 1,5 mA
2 beliebig 12 6
3 beliebig 9 4
4 beliebig 6 3
5 beliebig 3 1
6 beliebig --- ---
7-8 --- * --- ---
* Bei Installation von mehr als 6 Impuls-Einsätzen mit zusätzlichen mechan. Tastern (Nebenstelle) ist es möglich, daß der
Überlastschutz im REG-Automat anspricht. Der REG-Automat schaltet dann das Licht nicht mehr aus.
Die Betätigung einer der Taster führt zu einem helligkeitsunabhängigen Einschalten. Der Impuls-Ein-
satz arbeitet helligkeitsabhängig. Der Einsteller für den Helligkeitswert (Bild b ) befindet sich auf der
Tragplatte des Impuls-Einsatz.
Schwellwert des Helligkeitsfühlers: stufenlos ca. 3 - ca. 80 Lux
Für Funktionstest Einsteller auf Tagbetrieb (Symbol ‘Sonne’) einstellen.
Für Dämmerungsbetrieb empfehlen wir die Einstellung auf ca. 10 Lux, wie im Bild b dargestellt.
Genauen Einstellwert individuell ermitteln.
REG-Automat
Der REG-Automat ist ein elektronischer Treppenlicht-Zeitschalter mit sehr geringen Schaltgeräu-
schen für den Verteilereinbau (REG).
Gibt der Impuls-Einsatz eine Bewegungsmeldung an den REG-Automat, schaltet dieser das Licht
ein. Die Helligkeitsmessung der System-Aufsätze ist während der Einschaltzeit inaktiv, die Umge-
bungshelligkeit wird nicht ausgewertet.
Ist die am REG-Automat eingestellte Zeit abgelaufen und erfolgt keine neue Bewegungsmeldung
durch einen Impuls-Einsatz, gibt der REG-Automat eine Ausschaltmeldung an alle angeschlossenen
Impuls-Einsätze. Sämtliche Impuls-Einsätze werden für ca. 3 Sekunden verriegelt. (ungewolltes
Wiedereinschalten durch Erfassung der abkühlenden Lampe wird unterdrückt).
Die Einschaltzeit und die Betriebsart werden am REG-Automat (Bild c ) eingestellt.
Zeiteinstellung: ca 10 Sek. – ca. 10 Min.
Betriebsarten: Aus / Automatik / Ein
Eine LED im Betriebsart-Einsteller zeigt den Schaltzustand an: LED ein = Licht eingeschaltet.
Installationshinweise
Impuls-Einsatz in eine 60 mm UP-Dose einsetzen.
Montagehöhe 1,10 m oder 2,20 m, abhängig von verwendetem System-Aufsatz (siehe Bedienungs-
anleitung ‘Aufsätze’). REG-Automat auf die Standard-Hutschiene aufrasten.
Anschluß in 3-Leiter-Schaltung, Bild d
Anschluß in 4-Leiter-Schaltung, Bild e
REG-Automaten nicht parallel schalten.
Impuls-Einsatz
REG-Automat
Art. Nr. 208 UI, 208 REG
B1 A1

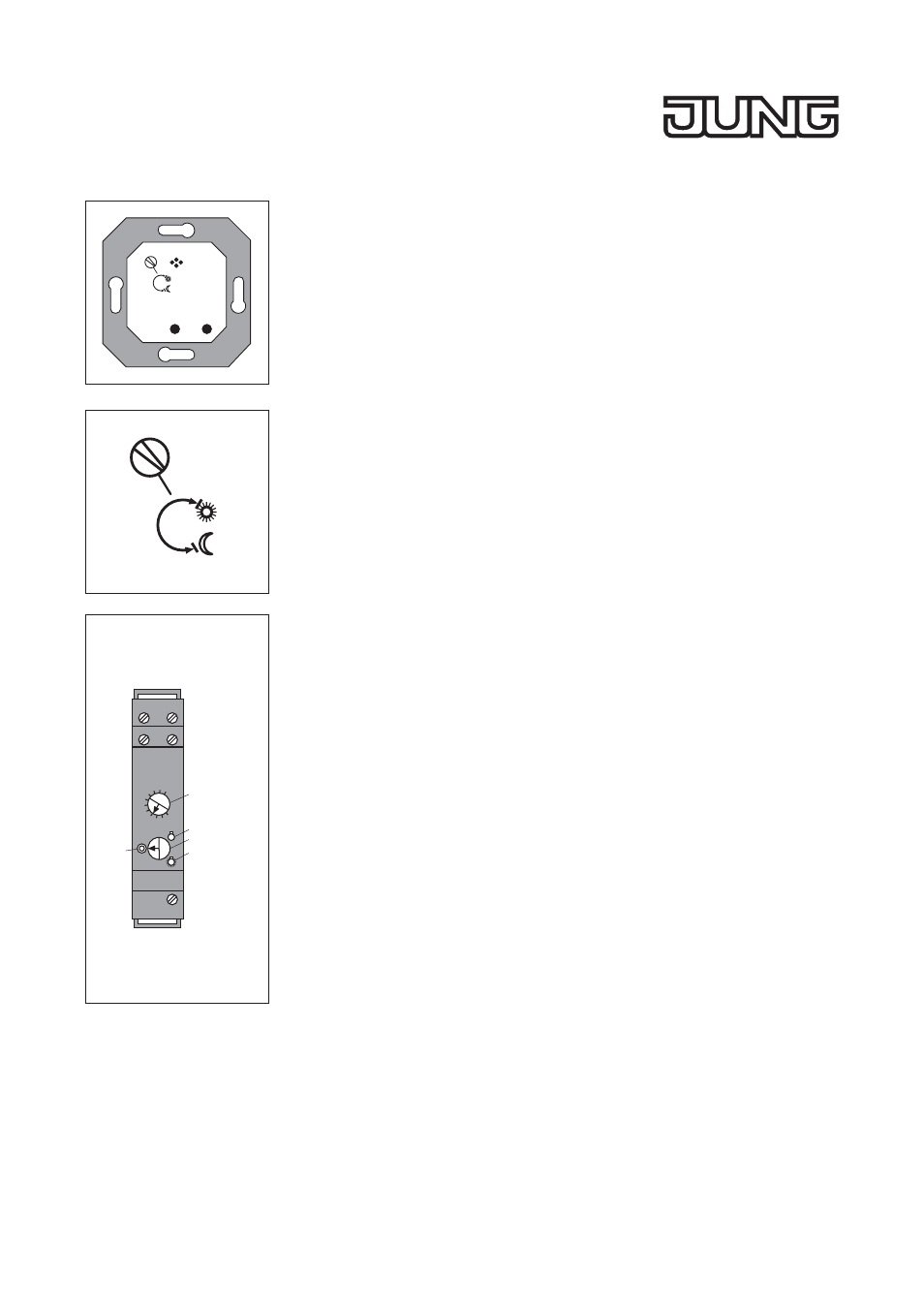

a
b
10
B1 3
A1 A2
4
0 2
4
6
8
Zeiteinstellung
Aus
Betriebsarteinstellung
Ein
Automatik
c
