JUNG 211GDE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Drehdimmer mit Druck-Wechselschalter
Licht-Management
Drehdimmer mit Druck-Wechselschalter
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare Kompaktleuchtstofflampen
oder LED-Lampen, anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

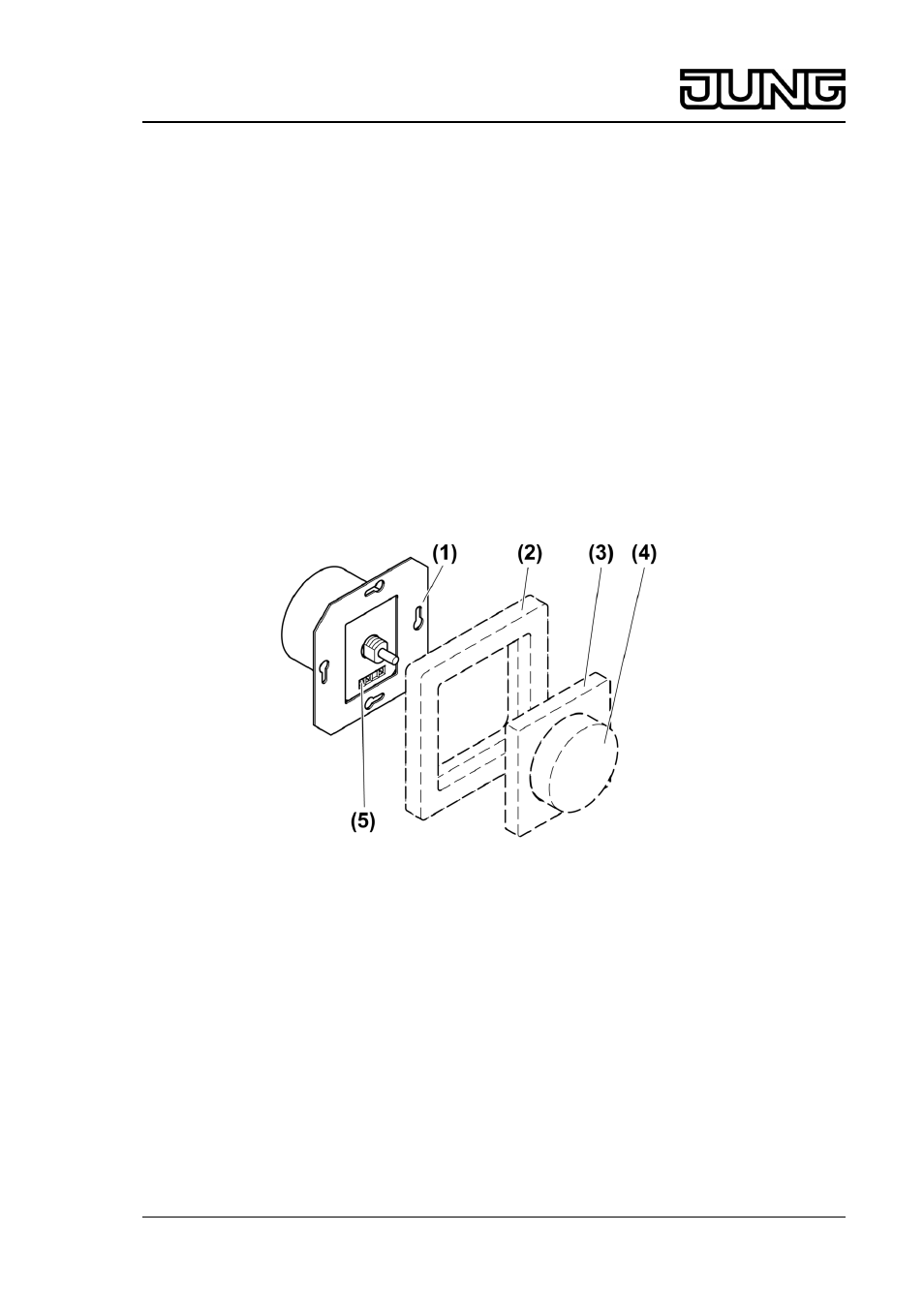

Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von Glühlampen und HV-Halogenlampen
-
Montage in Gerätedose nach DIN 49073
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel 6.1.
Technische Daten)
i Kein Betrieb mit Trafos.
1/5
32544943
J:0082544943
19.08.2010
