JUNG 243 - Handbuch

Funktion
Mit dem TRONIC-Dimmer sind NV-Halogenlampen in Verbindung mit TRONIC-Trafos, 230 V Glühlampen
und HV-Halogenlampen dimmbar.
Schalt- und Dimmbefehle erfolgen durch Bedienung des Betätigungsknopfes.
Ein-/Aus-Schalten: Betätigungsknopf drücken
Helligkeit verstellen: Betätigungsknopf drehen
Der TRONIC-Dimmer ist ein Bestandteil des TRONIC-Lichtsteuerungssystems.
Kurzschlußschutz
Abschaltung mit automatischem Wiederanlauf nach Kurzschlußbeseitigung innerhalb von 7 Sek.
Danach bleibende Abschaltung bis zum manuellen Aus- und Wiedereinschalten des TRONIC-Dimmers.
Übertemperaturschutz
Abschaltung bei thermischer Überlastung (Übertemperatur). Nach Abkühlung automatisches Wieder-
einschalten.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausge-
führt werden.
Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
Installationshinweise
Anschlußleistung max. 315 W für 230 V-Glühlampen, HV-Halogenlampen
oder max. 9 TRONIC-Trafos 35 W
oder max. 4 TRONIC-Trafos 70 W
oder max. 3 TRONIC-Trafos 105 W
oder max. 2 TRONIC-Trafos 150 W
oder max. 1 TRONIC-Trafo 200 W
Mischbetrieb von TRONIC-Trafos unterschiedlicher Leistung oder von TRONIC-Trafos / Glühlampen
bis max. 315 W Gesamtleistung sind möglich.

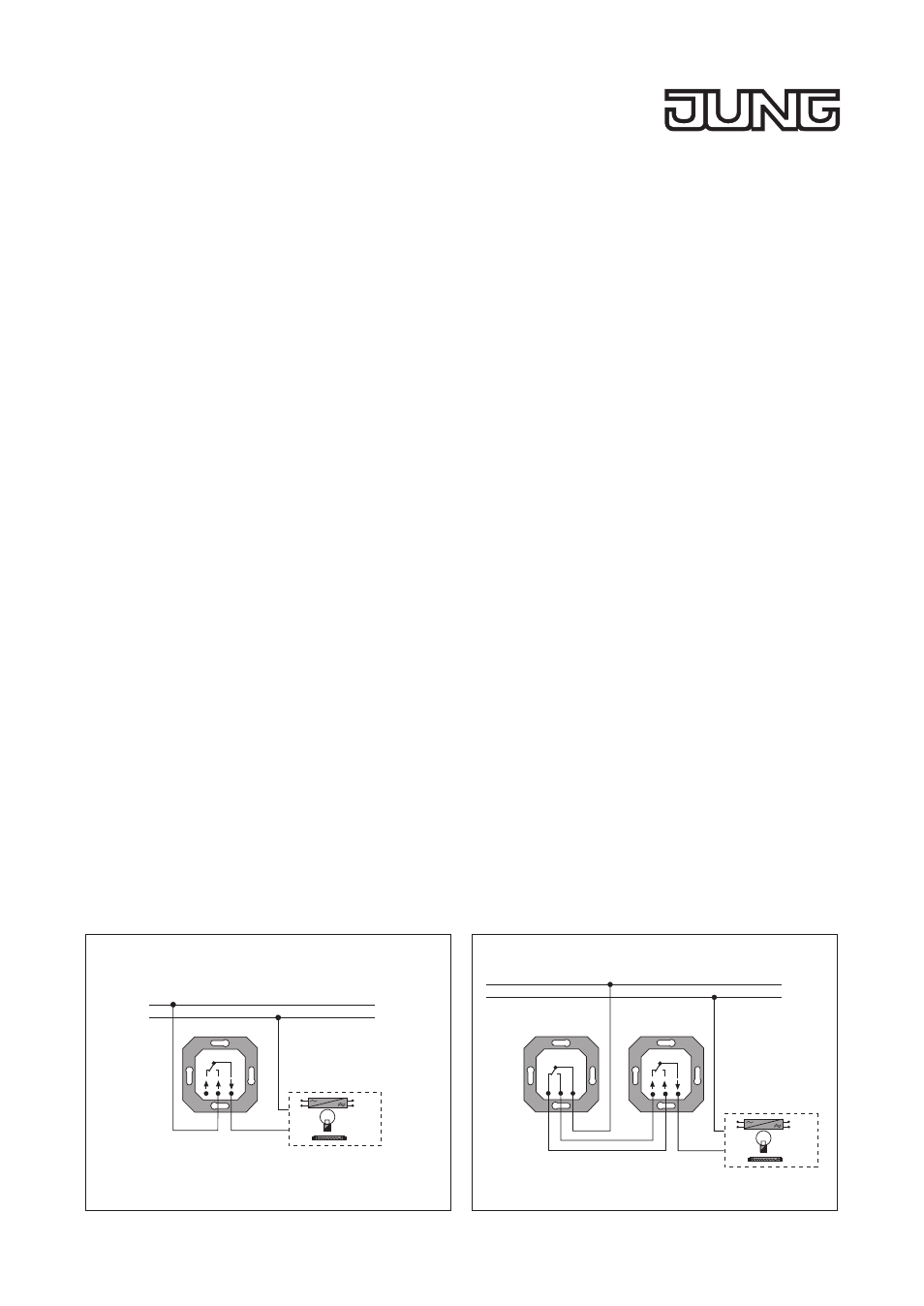

Anschluß gemäß Bild a
Bei Einsatz in Mehrfachkombinationen Dimmertragplattenberührung untereinander vermeiden.
Anschluß von induktiven Lasten (Eisenkern-Transformatoren) nicht zulässig.
Je nach Montageart muß die max. Anschlußleistung reduziert werden:
-10% pro 5 °C Überschreitung von Umgebungstemperatur 25 °C
-15% für Einbau in Holz-, Rigips- oder Hohlwand
-20% für Einbau in Mehrfachkombinationen
TRONIC-Dimmer
Art. Nr. 243
N
L
AC 230 V
AC 12 V
230V ~ AC
N
L
Last
TRONIC-Dimmer
Dimmer
a
230 V ~ AC
N
L
L
N
L
AC 230 V
AC 12 V
Last
Dimmer
TRONIC-Dimmer
b
