Gefahrenhinweise, Funktion
Licht-Management
Tastsensor-Modul
Art.-Nr.: 2224 TSM,
2236 TSM, 2248 TSM
Bedienungsanleitung für
Tastsensor-Modul 2-, 3-, 4fach
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
Dies ist ein Gerät der Schutzklasse III. Schließen Sie ausschließlich
SELV-Stromkreise 24 V (kein Netzpotential!) an.
2. Funktion
Tastsensoren zum Anschluss an die Relais-Station 8fach,
Art.-Nr. RS8 REG HE oder andere Steuersysteme.
Für jede Taste sind zwei LED zur Statusanzeige vorhanden. Der
Anschluss erfolgt durch einen Klemmblock auf der Rückseite. Die
Tastwippen „teilen“ sich in je eine obere und untere Hälfte und steuern in
der Regel zwei Verbraucher an (oder andere Funktionen). Als
Bedienflächen werden die entsprechenden Tastsensor-Modul-
Abdeckungen benötigt (separat zu bestellen):

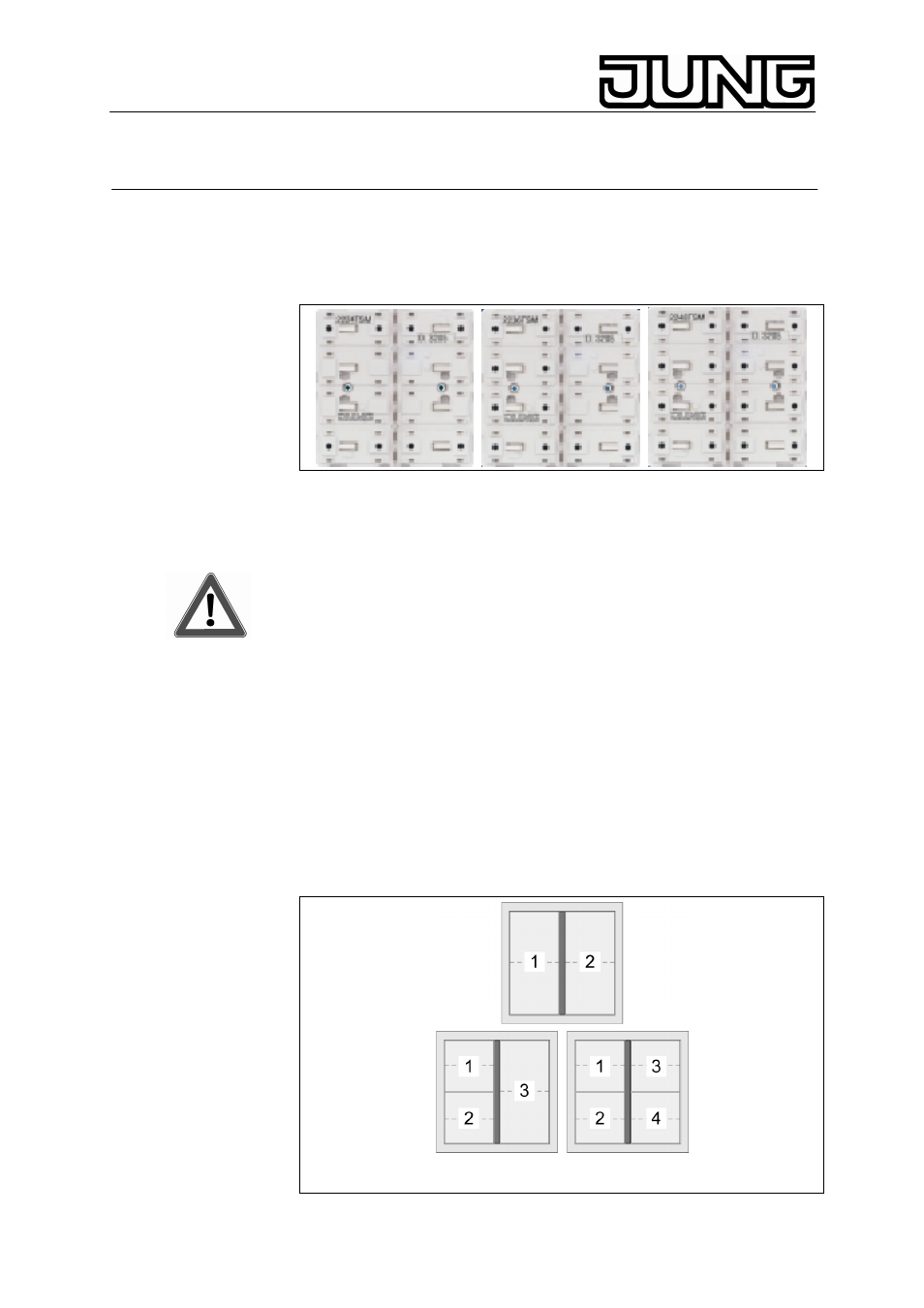

Bild A
