JUNG 231.07 - Handbuch

Allgemeine Information
Je nach Montageart muß die max. Anschluß-
leistung reduziert werden:
– 10 % pro 5° C Überschreitung von
Umgebungstemperatur 25° C
– 15 % für Einbau in Holz, Rigips- oder
Hohlwand
– 20 % für Einbau in Mehrfachkombinationen
Bei Nichtfunktion zuerst Feinsicherung prüfen.
Nur Originalsicherungen verwenden.
Rundsteuerimpulse der Elektrizitätswerke kön-
nen sich bei niediger Dimmstellung durch kurz-
zeitiges Flackern bemerkbar machen.
Evtl. leises Summen des Gerätes wird durch
die Funkentstördrossel verursacht.
Kurz tasten: EIN – AUS.
Länger betätigen: Dimmen.
Es gibt zwei Einschalt- und Dimm-Möglichkeiten
Memoryschalter = OFF: Einschalten stets auf
max. Helligkeit. Dimmfunktion beginnt bei min.
Helligkeit.
Memoryschalter = ON: Einschalten stets auf
zuletzt eingestellte Helligkeit. Dimmfunktion
beginnt bei zuletzt eingestellter Helligkeit.
Netzausfälle länger als 2 sek. führen zum Aus-
schalten des Dimmers und Verlust des ge-
speichrten Helligkeitswertes.
Der elektronische Softanlauf schont das
Leuchtmittel.
IR-Dimmer Art.-Nr.: 240 IR
Infrarot-Dimmer zum Schalten und Dimmen
von 230 V Allgebrauchs-Glühlampen.
Schalt- und Dimmbefehle erfolgen durch
Betätigung der Tasten von Dimmer, Nebenstel-
le, mechanischem Taster oder Infrarot-Sender.
Technische Daten
Nennspannung
230 V AC
Anschlußleistung 20 – 500 W Allge-
brauchs-Glühlampen
Kurzschluß- und Feinsicherung,
Überlastschutz F 1,6/250 E SA
Funkentstört Störgrad N gemäß
VDE 0875 Teil 1
Nebenstellen Typ A, oder mechani-
scher Taster (Schließer)
Empfänger-Aufsatz
Übertragungsmedium IR-Licht 950 nm
Trägerfrequenz
455 kHz
Codierung PPM-Code geträgert
Anzahl wählbarer
Kanäle 8
ON OFF
MEMORY
Memoryschalter
Tast-Dimmer mit IR-Fernbedienung,
mit Nebenstelle ..231.07..
1
Tast-
Dimmer
230 V/
50 Hz
N
L1
zu weiteren
Nebenstellen
1
Tast-
Dimmer-
Nebenstelle
1
Tast-
Dimmer
Wechsel- und Kreuzschaltungen für Glühlampen
230 V/
50 Hz
Tast-Dimmer mit
IR-Fernbedienung
N
L1
1
Tast-
Dimmer
Ausschaltung
1
Tast-
Dimmer
1
Tast-
Dimmer
230 V/
50 Hz
Tast-Dimmer mit Leistungszusatz und IR-Fernbedienung
N
L1
zu weiteren Nebenstellen
1
Leistungs-
zusatz
AUS-Schaltung für
Glühlampen
zu weiteren
Leistungs-
zusätzen
Art.-Nr. LS 200
Art.-Nr:. 240 IR

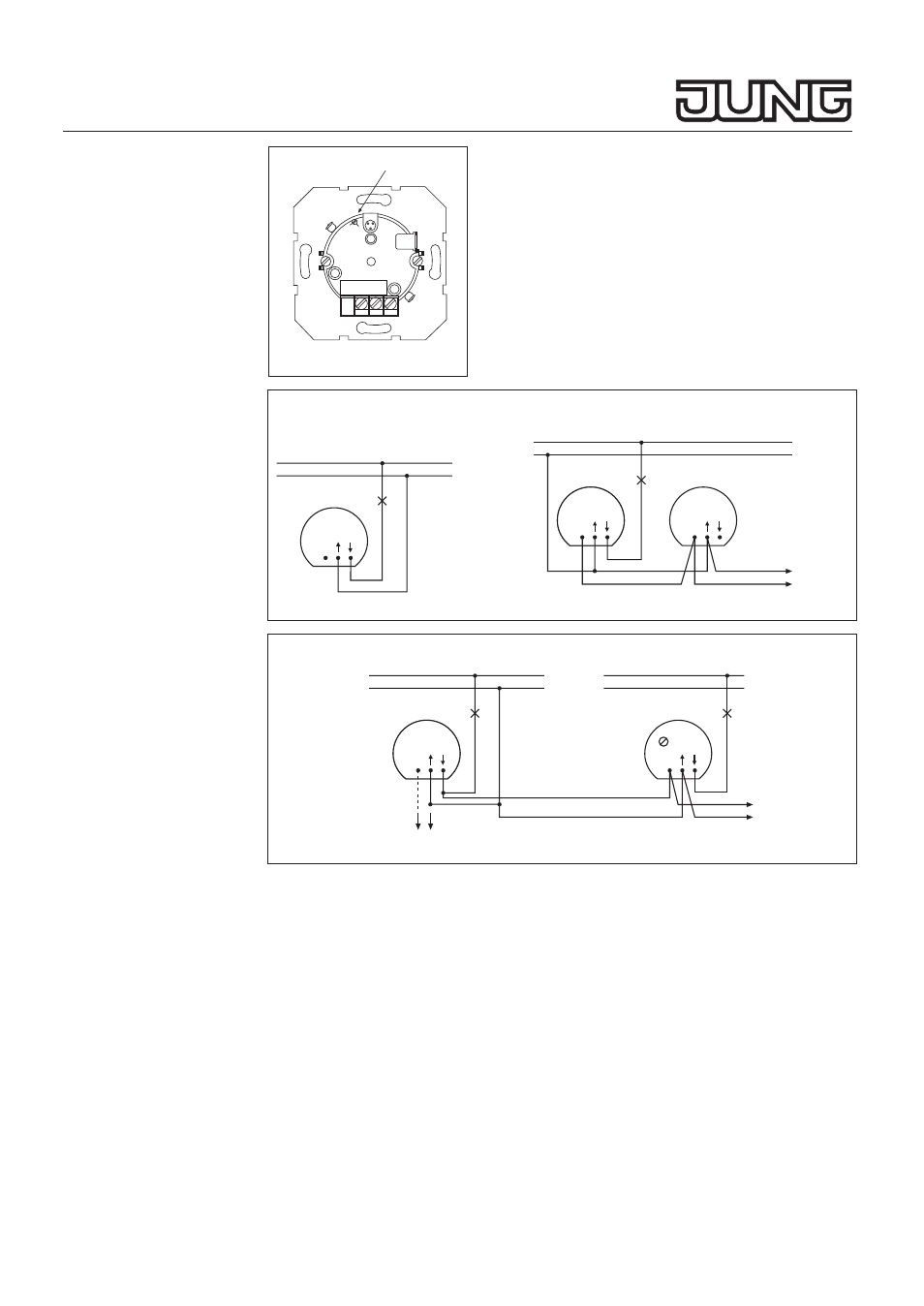

Schaltbilder
Art.-Nr.: 231.07
