JUNG 240DPE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
DALI-Potentiometer
Licht-Management
DALI-Potentiometer
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

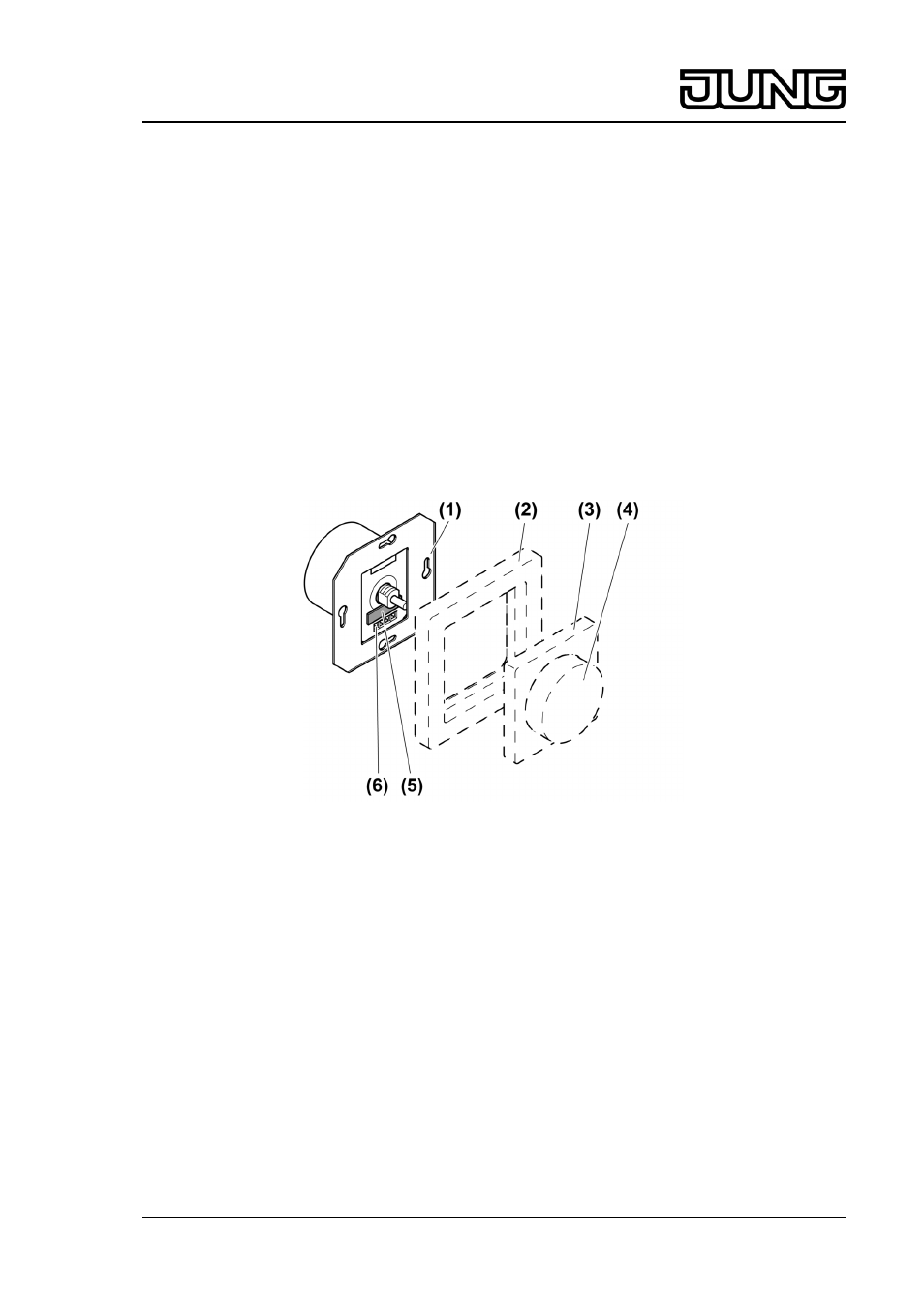

2 Geräteaufbau
Bild 1
(1) DALI-Potentiometer
(2) Rahmen
(3) Zentralplatte
(4) Betätigungsknopf
(5) Sicherungshalter
(6) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Helligkeitseinstellung für Leuchten mit DALI-Schnittstelle
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Bis zu 64 DALI-Teilnehmer steuerbar
-
Parallele Steuerung von mehreren Bedienstellen
-
Schutz vor Anschluss an Netzspannung durch integrierte Feinsicherung
1/4
32557613
J:0082557613
02.08.2010
