Revox M203 RS232 Schnittstelle, Ausführung EIB/KNX Benutzerhandbuch
Seite 24

Konfiguration
M203 EIB/ KNX
19

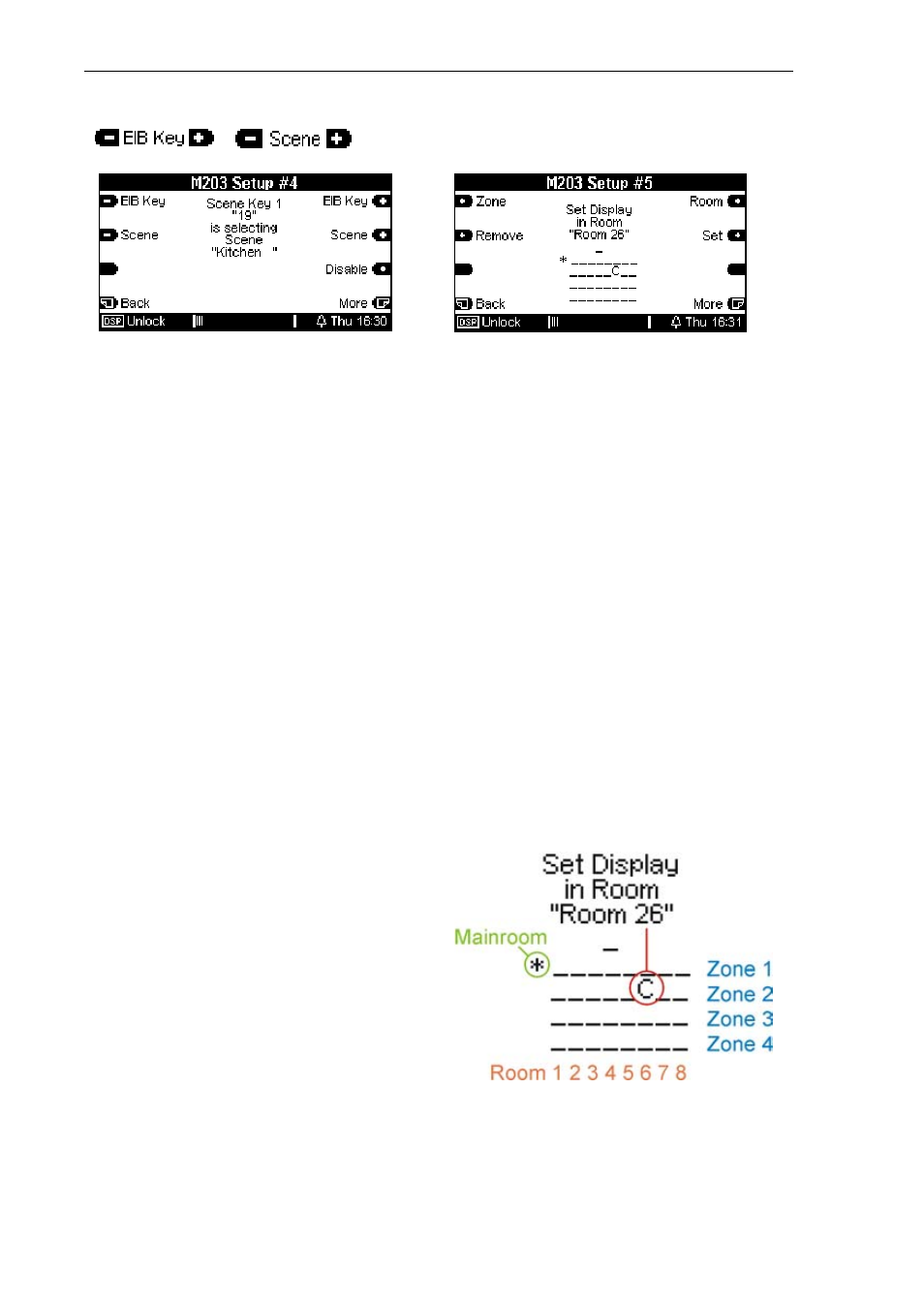

Setup #4 - Szenen-Zuweisung
Das Revox-Multiroomsystem kann
16 Musikszenen speichern. Von
diesen 16 Musikszenen lassen sich
maximal 8 Szenen über das M203-
KNX abrufen bzw. speichern. Die
Zuordnung von Scenen Key und
Musikszene kann frei gewählt
werden. Die Musikszenen werden
auch mit einem umgenannten
Namen (Beispiel oben: Kitchen)
angezeigt.
Wählen Sie zuerst über die Soft-
keys EIB Key einen Scene Key
aus und ordnen Sie diesem dann
mit Hilfe der Softkeys Scene die
gewünschte Szene aus.
Verfügbare Scene Keys :
Z*= 19,20, 26-31 (Tabelle 2)
*
Beispiel-Adresse für Raum 1,
ansonsten Z
n
= Z
1
+ X
n-1
*32
Setup #5
Aktivierung der Displayanzeige
Wie im Kapitel Feedback-Text auf
Seite 12 erläutert, kann das
M203-Interface Informationen in
Form eines 14 Byte-Textes in das
KNX-System senden.
Auf Seite #5 wird nun eingestellt,
welches Display (bzw. Multiroom-
Raum) diese Textinformationen
empfangen soll bzw. welcher
nicht. Damit wird vermieden, dass
unnötig Daten in den KNX-Bus
geschickt werden.
Die 4 Zeilen entsprechen den 4
Zonen mit jeweils den Räumen 1-
8. Falls das Multiroomsystem mit
einem Re:system M51 aufgebaut
wurde, wird der Hauptraum
(Mainroom) gesondert angezeigt.
Beispiel oben: Cursorposition
„Room 26“, d.h. Zone 2 – Raum 6
