Konfiguration
M203 EIB/ KNX
20

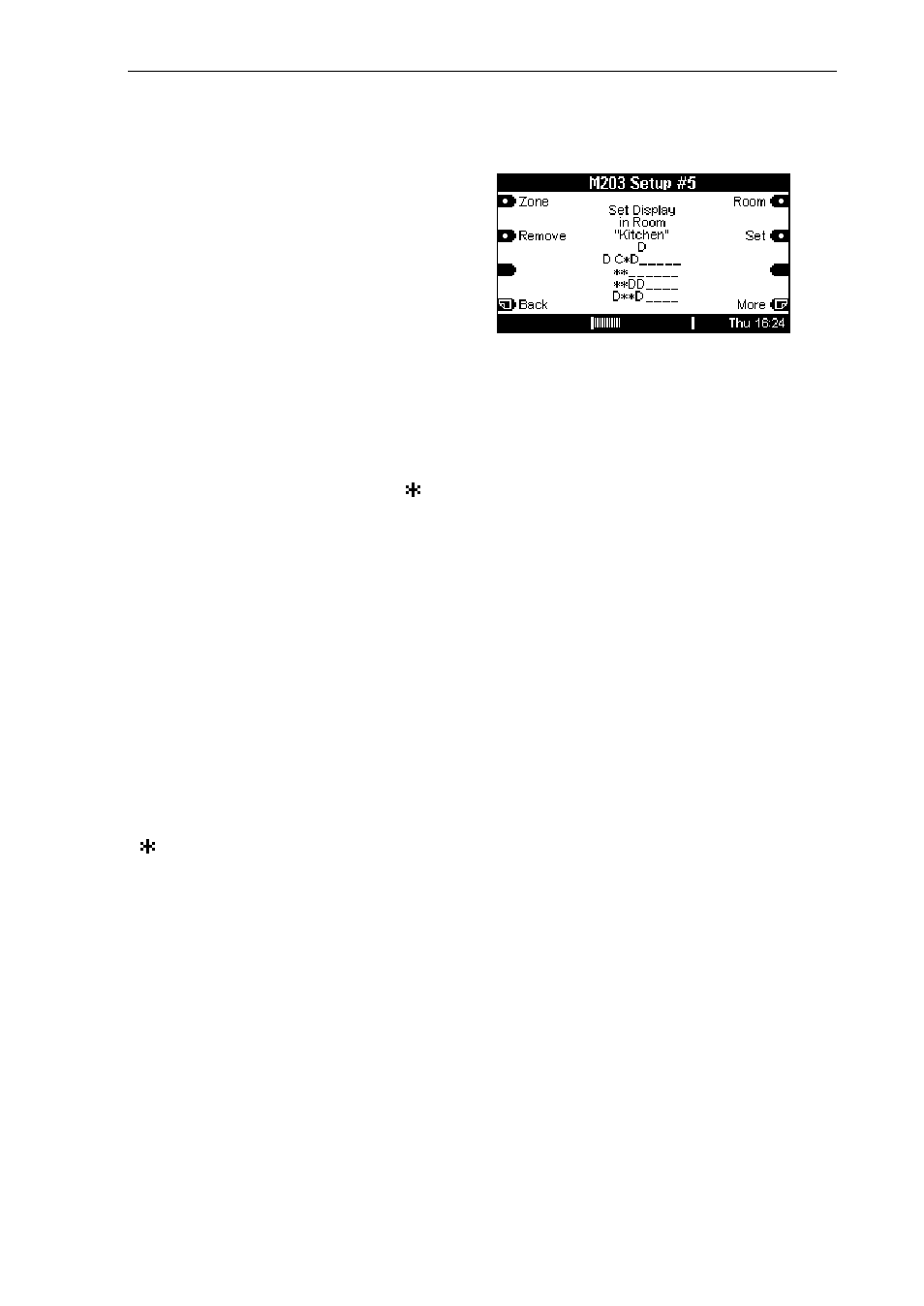

Setup #5
Aktivierung der Displayanzeige II
Navigieren Sie mit Hilfe der Soft-
keys Zone und Room den Cursor
C zu jenem Raum, in dem sich ein
KNX-Display befindet und das
Informationen des MR-Systems
anzeigen soll. Mit dem Softkey Set
aktiviert man die Displayanzeige,
mit dem Softkey Remove kann die
Displayaktivität gelöscht werden.
Es kann nur eine Aktivierung in
Räumen vorgenommen werden,
die sich im MR-System ange-
meldet haben und mit dem
Zeichen gekennzeichnet sind.
Aktivierte Räume werden mit dem
Symbol D dargestellt.
Wurden Räume im MR-System
zuvor umbenannt, erscheint im
Aktivierungsfenster #5 der zuvor
vergebene Name – siehe Beispiel
recht „Kitchen“.
Symbolerklärung
C : Navigationscursor
: vorhandener MR-Raum
D : Raum mit
Displayinformation-_ :
Nicht
vorhandener Raum
Softkeys
Zone : Zonenwechsel 1,2,3,4,1...
Room : Raumwechsel 1-8, 1...
Remove: Displayaktivität löschen
Set :
Displayaktivität
hinzufügen
Beispiel: Displayaktivierung
Im oben gezeigten Beispiel werden
Displayinformationen an folgende
Raume gesendet:
o Hauptraum
(Mainroom)
o Zone
1:
Raum
3
o Zone 2: Kein Raum aktiv
o Zone 3: Raum 3 + 4
o Zone 4: Raum 1 + 4
Cursorposition = Zone 1: Raum 3
