Revox M203 RS232 Schnittstelle, Ausführung EIB/KNX Benutzerhandbuch
Seite 8
Montage & Anschluss
M203 EIB/ KNX
3
Verbindung
:
M203 mit serieller Schnittstelle
M203-Buchse: RS232
Über die serielle Schnittstelle
RS232 kann die M203 KNX-
Bridge in Verbindung mit einer
seriellen Datenschnittstelle eines
EIB-Systems treten.
Es dürfen nur serielle KNX-Daten-
schnittstelle des Typs FT 1.2 ver-
wendet werden, die von einem
zertifizierten EIB-Anbieter stam-
men. Eine Auflistung passender
Produkte der Firmen GIRA/ Feller
finden Sie auf Seite 22
.

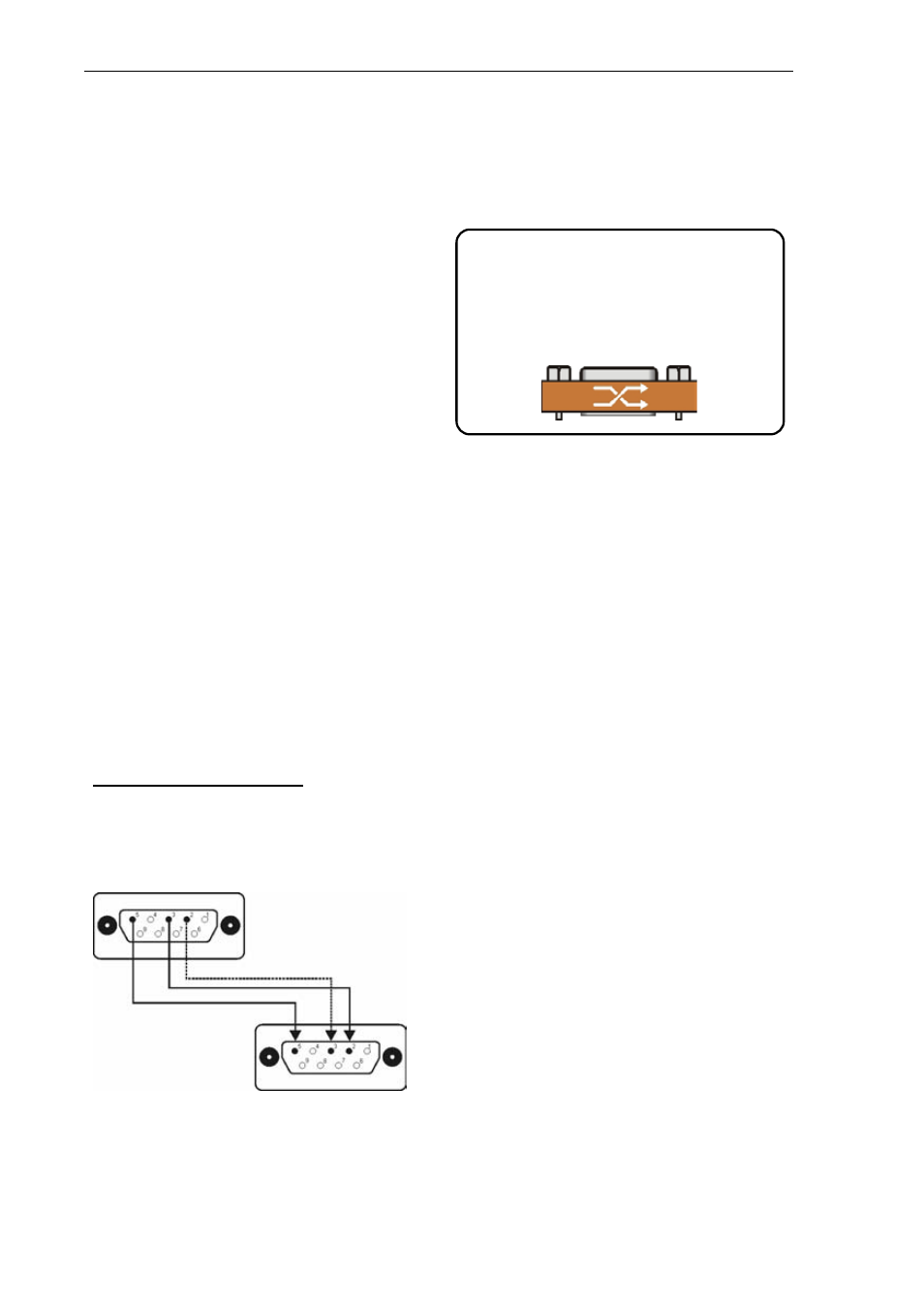

Für die serielle Verbindung be-
nötigt man gekreuztes Kabel,
auch Null-Modem-Kabel
genannt.
Typ: Stecker-Stecker
9-Pol
⇒ 9-Pol
Pin 5
⇒ Pin
5
Pin 2
⇒ Pin
3
Pin 3
⇒ Pin
2
Max. Kabellänge RS232: 10 m
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) des-
halb den beiliegenden Kreuz-
adapter
Auf Seite 8 ff. wird ein Anschluss-
beispiel einer KNX Haussteuer-
ung an das Revox Multiroom
System gezeigt.
