FUNKSTEUERUNG
RE-1K / RE-2K
re12k_de 07/14
Die Funksteuerung ermöglicht die Fernsteuerung von Elektroanlagen mit Hilfe von
Funksendern (Handsendern). Die Funksteuerung RE-1K hat 1 Kanal und RE-2K
2 Kanäle. Beide können mit max. 16 Handsendern zusammenarbeiten. Es werden
ausschließlich die 433 MHz Sender von SATEL bedient.
In der Funksteuerung wurden Bauelemente von Microchip Technology Inc. eingesetzt,
die in der Übertragung zwischen dem Sender und dem Empfänger einen dynamisch
wechselnden Code in der K
EE
L
OQ
®
Technologie verwenden, so dass sowohl die
höchste Nutzungssicherheit als auch Unempfindlichkeit gegen zufällige Steuerungs-
signale von anderen Anlagen gesichert ist.
1 Beschreibung der Platine

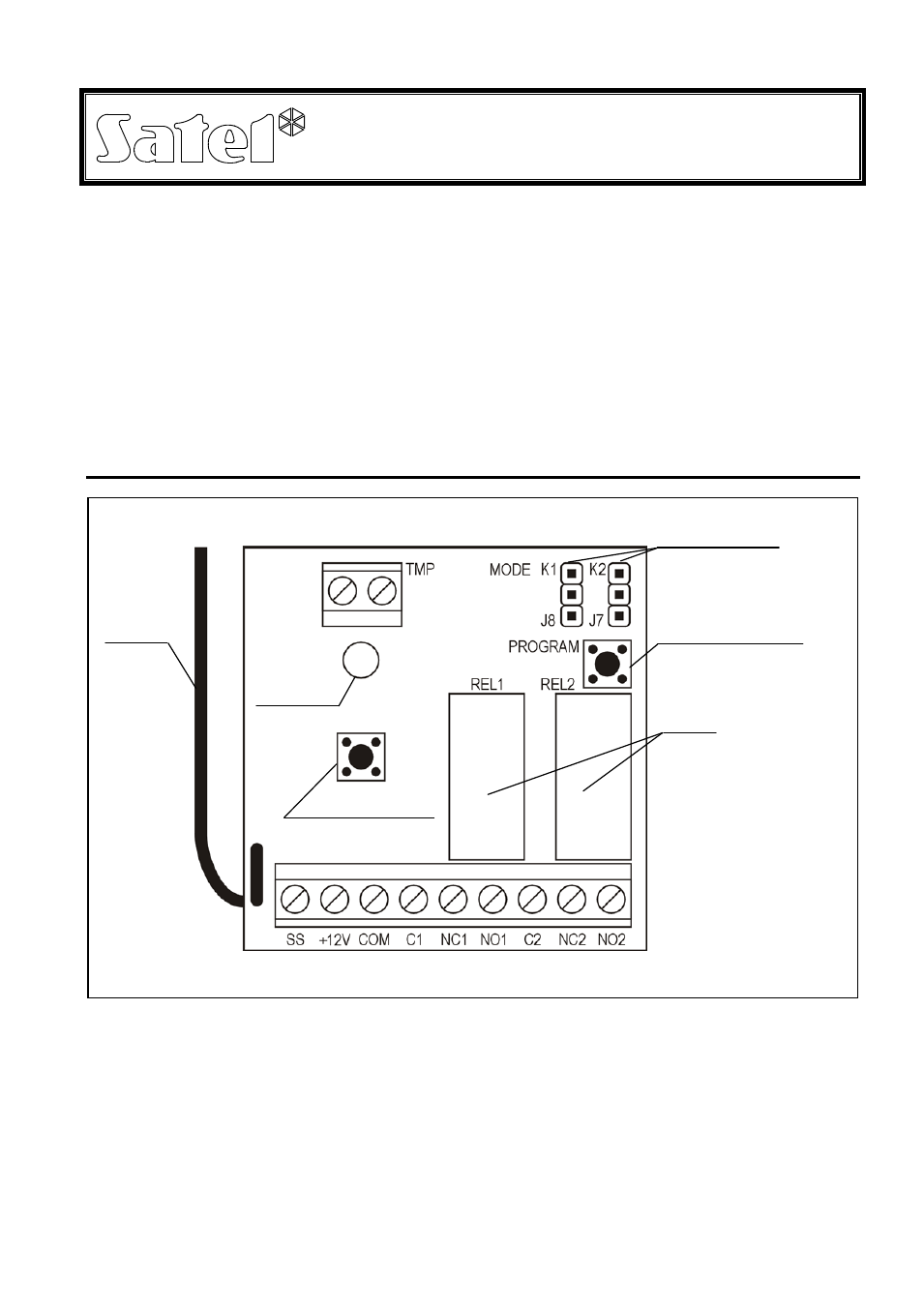

Abbildung 1. Ansicht der Platine der Funksteuerung RE-2K.
Die Platine der Funksteuerung RE-1 hat nur ein Relais, aus diesem Grunde sind die
Pins K2 und die Klemmen des zweiten Relais darauf nicht vorhanden.
Klemmen:
SS
– Ausgang zur Steuerung des Signalgebers (OC);
+12V – Eingang der Speisespannung (Gleichspannung 9 V bis 16 V);
COM – Masse;
C1
– gemeinsame Relaisklemme des Kanals 1;
NC1 – Öffnerkontakt des Relais des Kanals 1;
Antenne
Sabotagekontakt
Pins zum Parametrieren
der Betriebsart
Programmier-taste
Relais
Diode LED
