2 APS-412 SATEL
2. Beschreibung des Netzteils

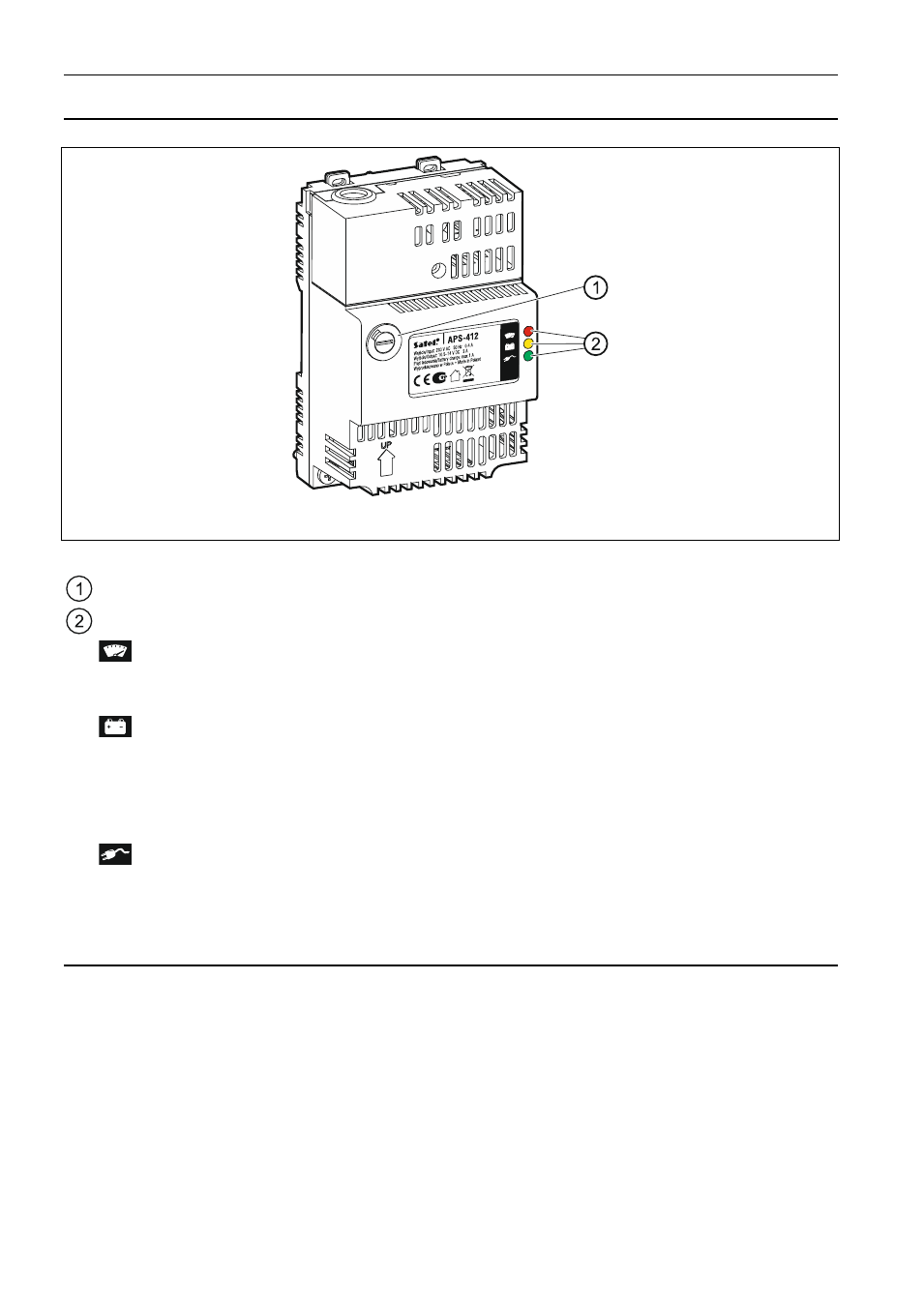

Abb. 1. Netzteil APS-412.
Erläuterung zur Abbildung 1:
F1 träge Sicherung 3,15 A – Schutz des AC-Systems.
LEDs zur Anzeige vom Zustand des Netzteils:
– rote LED zur Anzeige der Strombelastung des Netzteils:
leuchtet nicht – die Stromaufnahme überschreitet nicht 4 A,
blinkt – die Stromaufnahme überschreitet 4 A.
– gelbe LED zur Anzeige vom Zustand des Akkus beim aktivierten Testmodus des
Akkus:
leuchtet – Akku OK (oder der Testmodus des Akkus ausgeschaltet),
blinkt – Akku leer (Spannung des Akkus unter 11,5 V),
leuchtet nicht – kein Akku oder Sicherung durchgebrannt F3 (3,15 A).
– grüne LED zur Anzeige des Zustandes der AC-Stromversorgung:
leuchtet – AC-Stromversorgung OK,
blinkt – keine Spannung 230 V AC oder durchgebrannte Sicherung F1 (3,15 A).
2.1 Elektronikplatine
Beschreibung der Klemmen:
L – Klemme zum Anschluss des Außenleiters.
N – Klemme zum Anschluss des Neutralleiters.
PE – Klemme zum Anschluss des Schutzleiters.
+12V – Stromversorgungsausgang +12V DC.
COM – Masse.
WS – OC-Ausgang zur Signalisierung fehlender Spannungsversorgung 230 V AC.
WB – OC-Ausgang zur Signalisierung niedriger Spannung des Akkus (unter 11,5 V).
WP – OC-Ausgang zur Signalisierung der Überlastung (über 4 A).
