Audioanschlüsse
Kopfhörer
Es gibt zwei Kopfhöreranschlüsse: einen auf dem Bedienfeld und einen an
der Rückseite. Die Kopfhöreranschlüsse können auch in Monitorfunktion
verwendet werden, wenn Sie zum Beispiel Lautsprecher anstelle von
Kopfhörern anschließen.
Digitale Audioausgänge
Der INDIGO AV Mixer besitzt die folgenden digitalen Audioausgänge:
• 2 x AES/EBU (25-poliger Anschluss, Gruppe DIGITAL AUDIO I/O)
Hinweis Der erste digitale Ausgang stellt dasselbe Audiosignal bereit wie die Gruppe
ANALOG AUDIO MAIN OUT.
Der zweite digitale Ausgang stellt dasselbe Audiosignal bereit wie die Gruppe
SUB-OUT.
Zusätzlich liefern die SDI-Ausgänge der Gruppe PGM OUT (Gruppe
„PGM OUT“ auf Seite 21) eingebettetes Audio (Kanal 1 und 2 = Main, 3
und 4 = Sub).
Hinweis Bei HR-Quellen gibt es keine Audioverarbeitung.
3.6.5 AES/EBU-Polbelegung
Digitale Audio-I/Os sind über SD-SDI oder AES/EBU verfügbar. Die
Polbelegung für den AES/EBU-Anschluss wird in der folgenden
Abbildung gezeigt.

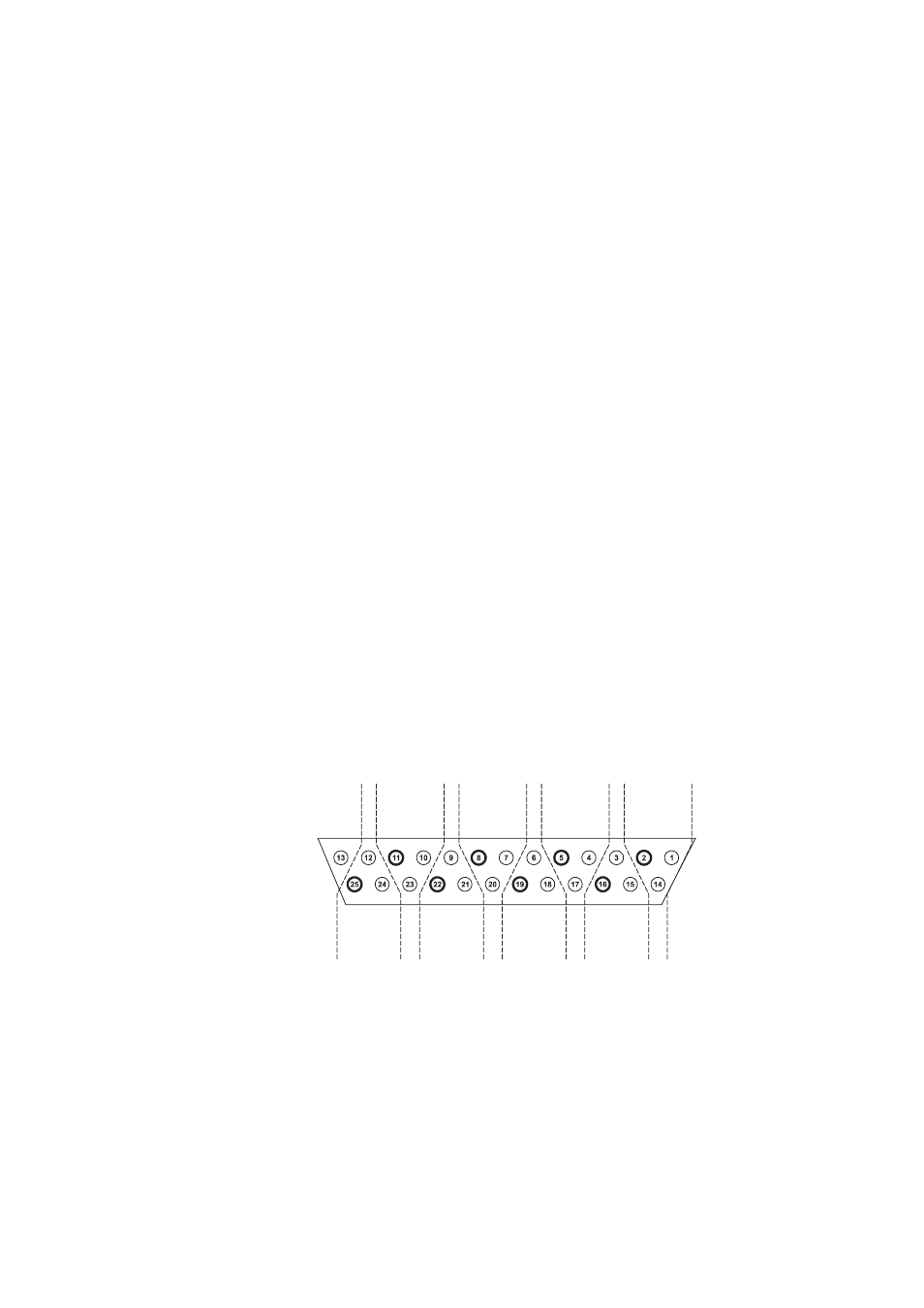

Abbildung 11. AES/EBU-Polbelegung
AES/EBU DSUB 25 pins female
OU
T1
c
o
m
OU
T1
+
OU
T1
-
OU
T2
+
OU
T2
-
IN
1
c
o
m
IN6c
om
IN
5
c
o
m
IN4c
om
IN
3
c
o
m
IN2c
om
OU
T2
c
o
m
IN
1
+
IN
2
-
IN2+ IN5-
IN
3
+
IN1- IN4+
IN
4
-
IN
5
+
IN3- IN6+
IN
6
-
2x Digital Output, 6x Digital Input
