32 INDIGO AV Mixer Benutzerhandbuch
Abschnitt 3 — Anschlüsse
Tally Breakout Adapter
Der optionale Tally Breakout Adapter bietet eine einfache Möglichkeit für
die Verwendung des Anschlusses
GPI / TALLY / GPO
.

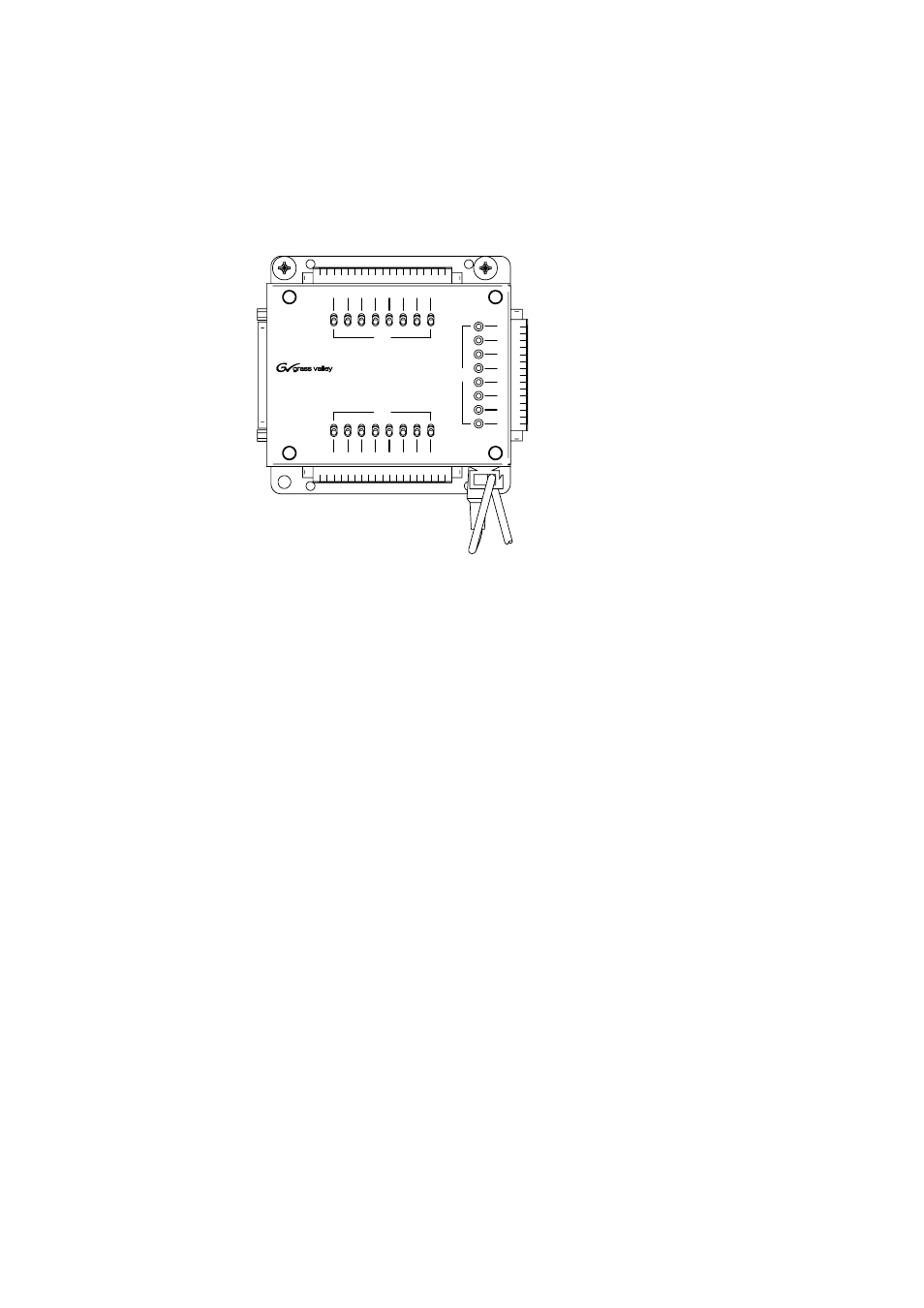

Abbildung 17. Tally Breakout Adapter
Er wird mit einem Wandmontageadapter (EU und USA) für die Speisung
mit 5 V DC und eine maximale Leistung von 10 W geliefert. Fragen Sie ggf.
Ihren Händler nach einem anderen Adapter.
Sie können auch einen eigenen Anschlusskasten entwickeln oder einfach
die Pole verbinden, die Sie für Ihre Anwendung benötigen.
OFF
5V=
3V3 GND
3V3 GND
3V3
OFF
GND
GND
3V3
INDIGO GPI / TALLY / GPO BREAKOUT ADAPTER
GPI
GPO
GPO
8
7
6
5
4
3
2
1
16 15 14 13 12 11 10 9
8 7 6 5 4 3 2 1
