INDIGO AV Mixer Benutzerhandbuch 33
Tally/GPI/GPO
GPI/GPO-Schnittstelle
Im Folgenden werden die Polzuordnung des GPI/GPO-Anschlusses
sowie die Vorgehensweise zum Verbinden der Ein- und Ausgänge der
Schnittstelle beschrieben.
GPI/GPO-Anschluss
Ein Paar aus jeweils zwei Polen des GPI/GPO-Anschlusses bildet einen
Eingang oder einen Ausgang. Die folgende Tabelle informiert über die
entsprechenden Polzuordnungen:

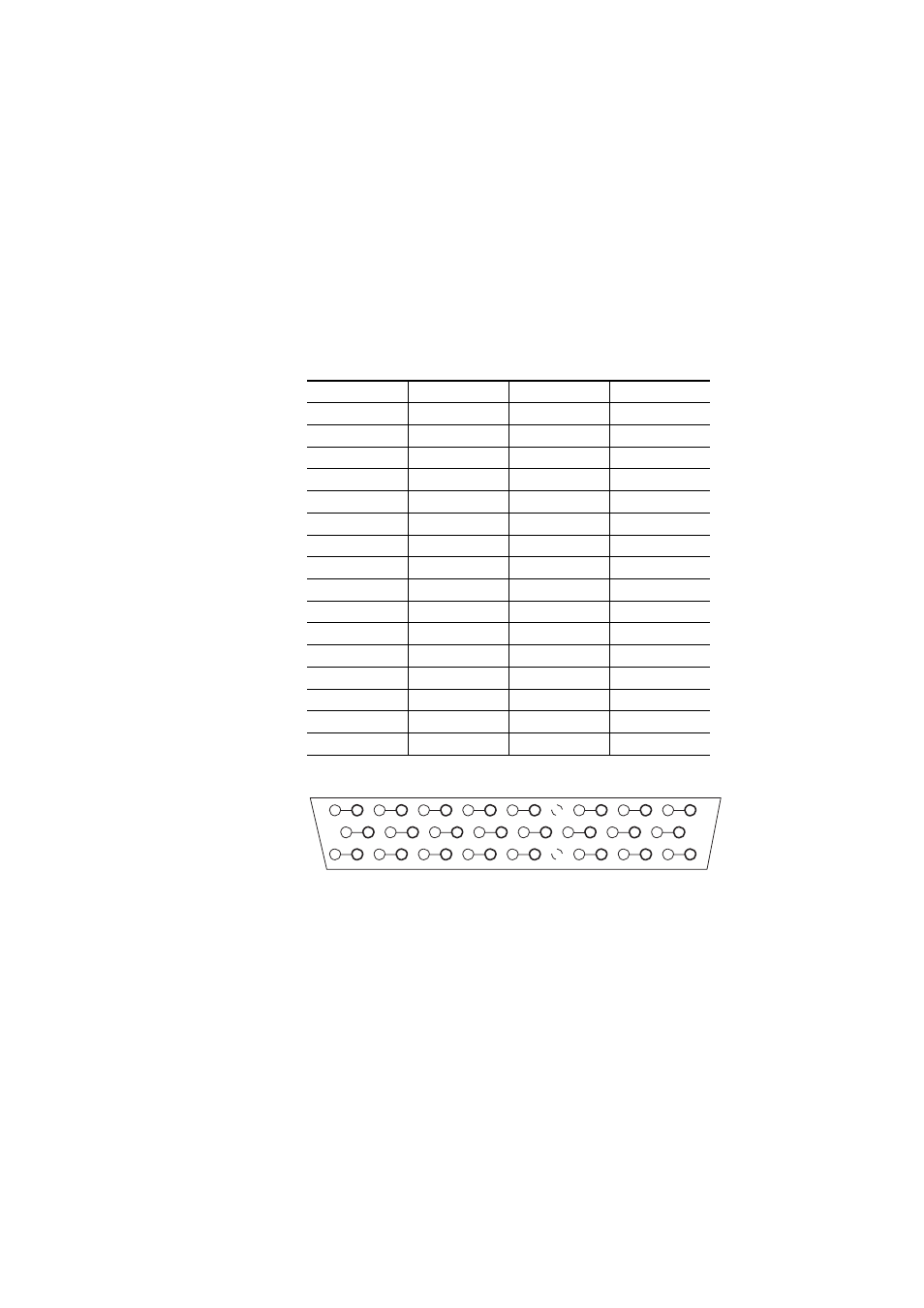

Abbildung 18. 50-poliger Sub-D-Stecker für GPI/GPO-Funktionen
GPI Pole GPO Pole
1 1, 2 1 22, 23
2 18, 19 2 8, 9
3 34, 35 3 24, 25
4 3, 4 4 41, 42
5 20, 21 5 10, 11
6 36, 37 6 26, 27
7 5, 6 7 43, 44
8 38,39 8 12, 13
9 28, 29
10 45, 46
11 14, 15
12 30, 31
13 47, 48
14 16, 17
15 32, 33
16 49, 50
