Seite 21
SMA Solar Technology AG
6 Elektrischer Anschluss
Betriebsanleitung
MC-BOX-6_12-BE-de-20
21

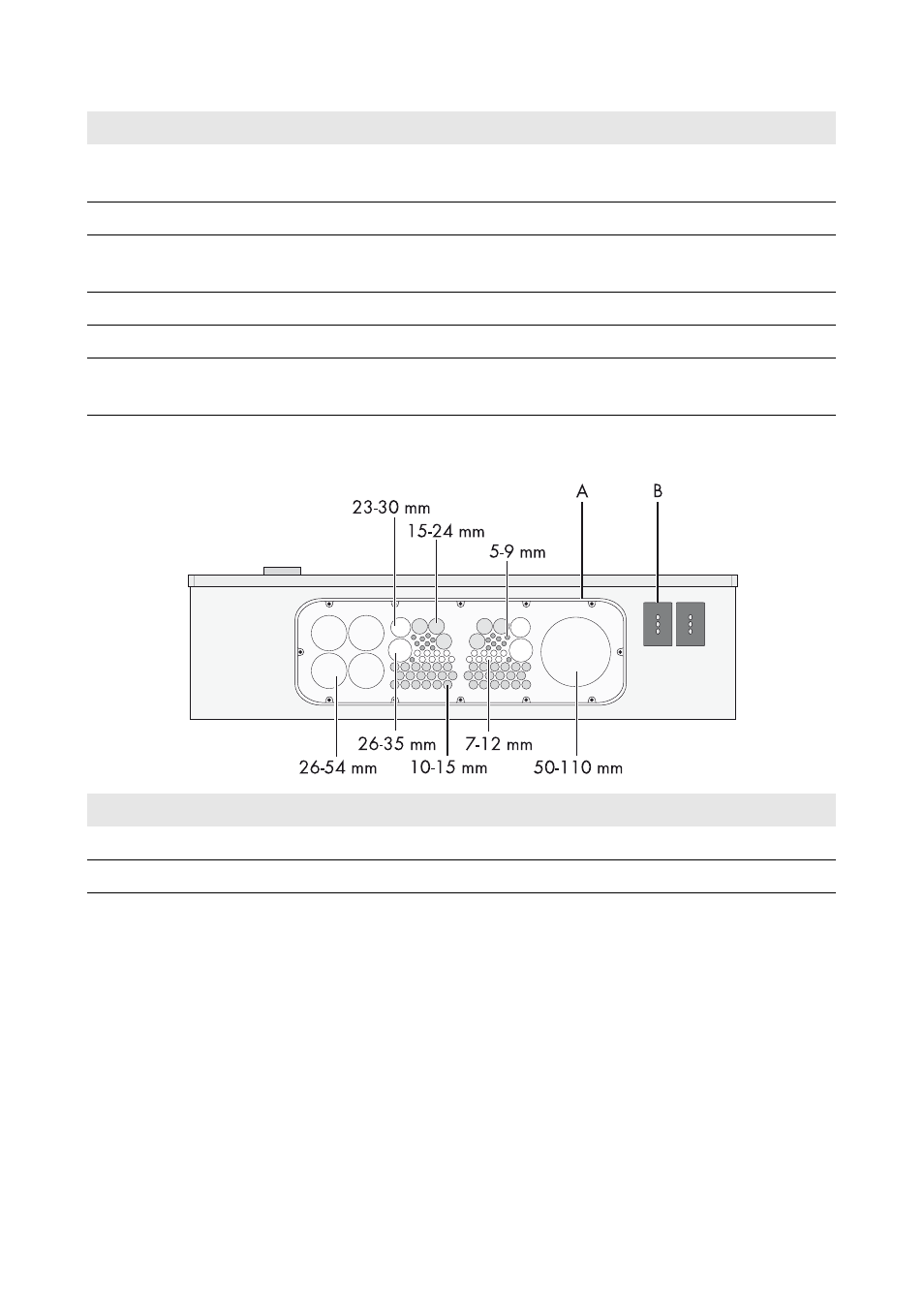

6.1.2 Unteransicht Multicluster Box 6.3
E
Sicherungslasttrennschalter F2 Loads für den Anschluss der Verbraucher
(L1, L2, L3)
F
Anschlussklemmen X2 Loads für den Anschluss der Verbraucher (N, PE)
G
Anschlussklemmen X3 PV-System für den Anschluss der PV-Anlage
(L1, L2, L3, N, PE)
H
Leitungsschutzschalter für den Anschluss der Sunny Island (L)
I
Anschlussklemmen X4 All Clusters für den Anschluss der Sunny Island (N, PE)
J
Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters
(für die Erdung des gesamten Multicluster-Systems)
Objekt
Beschreibung
A
Flanschplatte mit Membranen für das Durchführen der Anschlusskabel
B
2-teilige Kabeldurchführung für das Durchführen der Datenkabel
Objekt
Beschreibung
