6 Elektrischer Anschluss SMA Solar Technology AG
26 MC-BOX-6_12-BE-de-20 Betriebsanleitung
Kabelauslegung:
Wenn der Generator keine Ausgangssicherung hat, müssen Sie das Anschlusskabel zur Multicluster
Box erdschluss-sicher und kurzschluss-sicher verlegen. Alternativ können Sie einen zusätzlichen
Sicherungskasten in der Nähe des Generators installieren, insbesondere bei längeren Kabelwegen.
Kabelanforderung:
☐ Material der Leiter: Kupfer
Vorgehen:
1. Die Anschlusskabel vorbereiten (siehe Kapitel 6.2 „Kabel vorbereiten“, Seite 24).
2. PE und N entsprechend der Beschriftung an die Anschlussklemme X1 Generator anschließen.
3. L1, L2 und L3 entsprechend der Beschriftung an den Sicherungslasttrennschalter F1 Generator
anschließen.
4. Anhand der Verlegeart des Kabels und anhand den Installationsbedingungen den
notwendigen Sicherungseinsatz für den Sicherungslasttrennschalter bestimmen und in den
Sicherungshalter einsetzen.

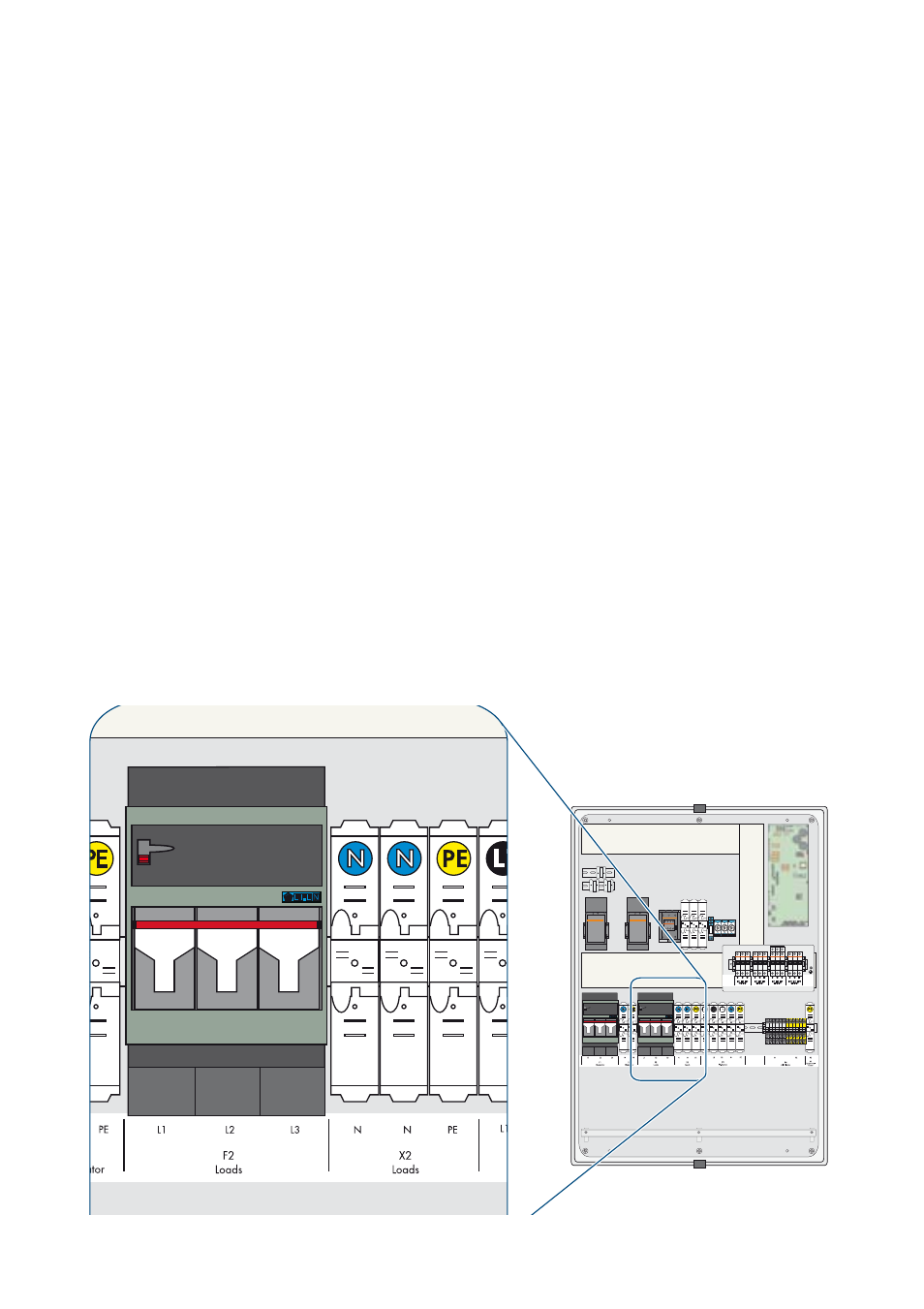

6.3.2 Verbraucher anschließen
Die Außenleiter L1, L2 und L3 werden in der Multicluster Box über einen Sicherungslasttrennschalter
geführt. Werkseitig sind Sicherungseinsätze mit einem Nennstrom von 80 A (Multicluster Box 6.3)
oder 160 A (Multicluster Box 12.3) eingesetzt. Die Sicherungslasttrennschalter sind erforderlich, um
die abgehenden Kabel im Inselnetzbetrieb bei Überlast zu schützen. Beachten Sie, dass sich die
Ströme der Sunny Island, der PV-Anlage und des Generators addieren können.
