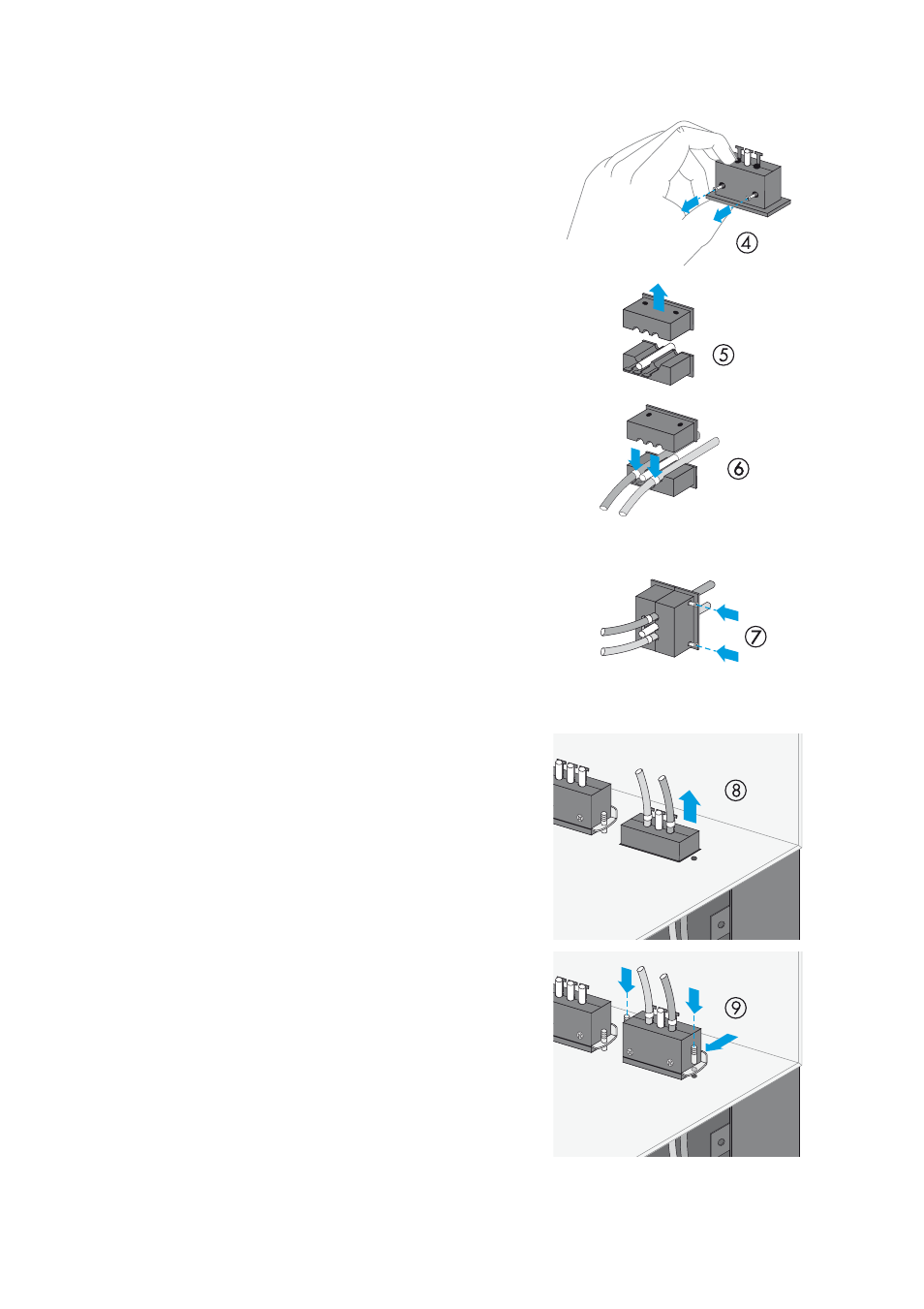

4. Schrauben der 2-teiligen Kabeldurchführung lösen.
5. Die Hälfte ohne die T-förmigen Befestigungsstege
abnehmen.
6. Das Datenkabel für die Kommunikation und ein
Datenkabel für Steuer- und Mess-Signale mit
ausreichender Kabellänge von der Durchführung
bis zur gewünschten Anschluss-Stelle in die Hälfte
der Kabeldurchführung mit den T-förmigen
Befestigungsstegen legen und mit Kabelbindern
fixieren.
7. Beide Hälften wieder zusammenschrauben.
Schrauben handfest anziehen.
Die Datenkabel und der Platzhalter
(Kunststoff-Stab) müssen fest zwischen die beiden
Seiten der 2‑teiligen Kabeldurchführung gepresst
sein. Nur so ist die Dichtheit des Gehäuses gewährleistet.
8. Kabeldurchführung inklusive Kabel von außen in
das Gehäuse einsetzen.
9. Befestigungsplatte der 2‑teiligen
Kabeldurchführung aufstecken und handfest
festschrauben.
10. Schritte 1 bis 9 für die verbleibenden Datenkabel
wiederholen. Hierfür steht eine zweite 2-teilige
Kabeldurchführung zur Verfügung.
