SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung MC-BOX-6_12-BE-de-20 25
6.3 Anschluss der Kabel
6.3.1 Generator anschließen
Sie können an die Multicluster Box einen 3-phasigen Generator, wie z. B. einen Dieselgenerator oder
andere netzbildende Stromerzeuger anschließen. Sie haben aber auch die Möglichkeit das
öffentliche Stromnetz anzuschließen.
Die Außenleiter L1, L2 und L3 werden in der Multicluster Box über einen Sicherungslasttrennschalter
geführt. Werkseitig sind Sicherungseinsätze mit einem Nennstrom von 80 A (Multicluster Box 6.3)
oder 160 A (Multicluster Box 12.3) eingesetzt.

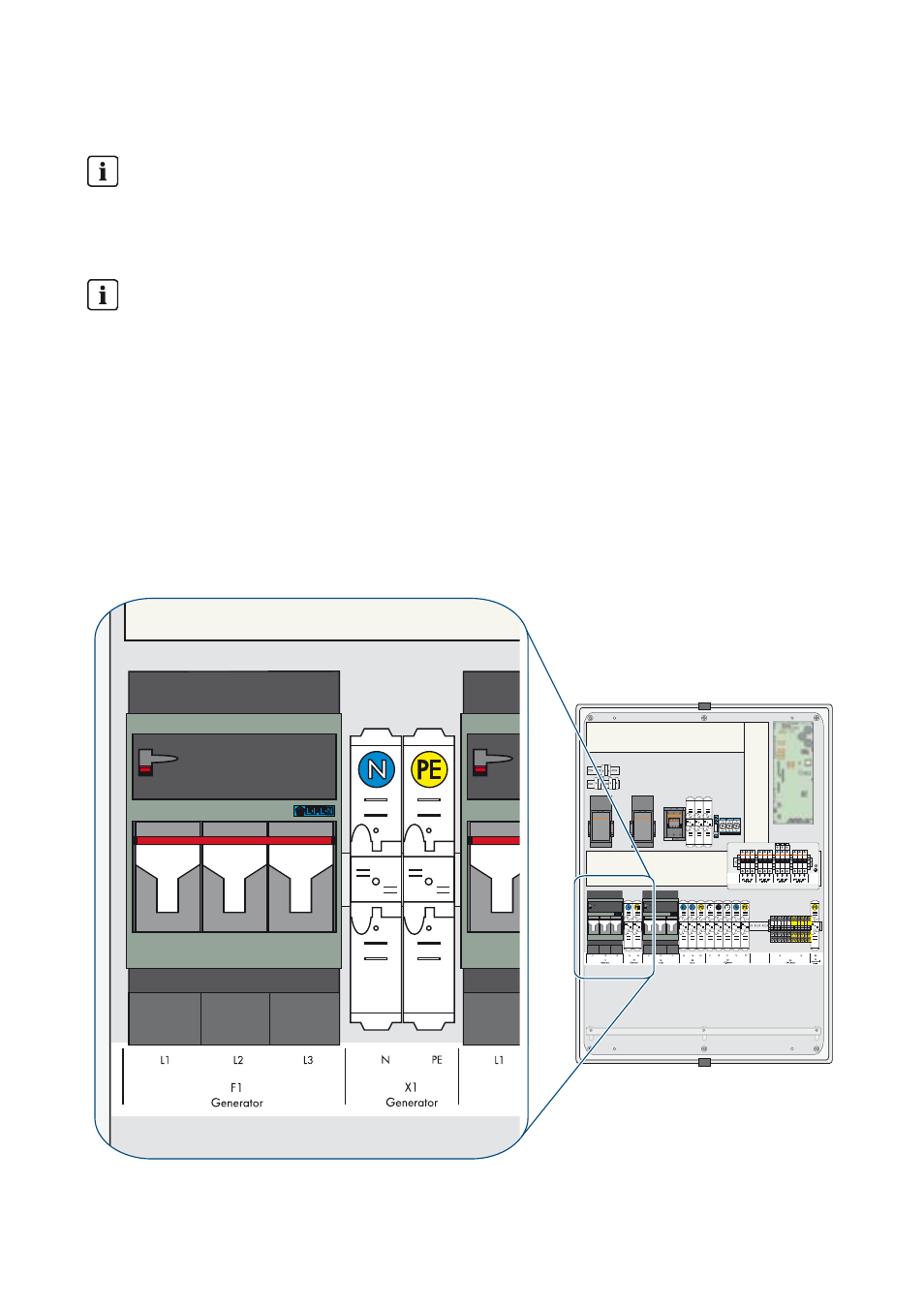

Darstellung des Anschlussbereichs
In den folgenden Kapiteln wird exemplarisch nur der Anschlussbereich der
Multicluster Box 12.3 dargestellt. Die Vorgehensweise für den Anschluss ist in beiden
Multicluster Boxen identisch, nur die Umgebung unterscheidet sich.
Anzugsdrehmomente der Anschlussklemmen
Beachten Sie beim Anschluss der Kabel unbedingt die Anzugsdrehmomente der einzelnen
Anschlussklemmen (siehe Kapitel 11, Seite 39 oder Kapitel 12, Seite 43).
