SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung MC-BOX-6_12-BE-de-20 31
6.4 Anschluss der Datenkabel
Die Multicluster Box überträgt Spannungs- und Strommess-Signale an die Sunny Island. Diese Signale
werden über die mitgelieferten Datenkabel für Steuer- und Mess-Signale (rot) übertragen. Die
Multicluster Box wird durch den Master im Main Cluster über eine CAN-Schnittstelle gesteuert.
Bevor Sie die Datenkabel in der Multicluster Box anschließen können, müssen Sie die Kabel durch
die 2-teiligen Kabeldurchführungen in das Innere der Multicluster Box führen (siehe Kapitel 6.4.1
„Datenkabel in die Multicluster Box einführen“, Seite 31). Schließen Sie danach die Kabel an (siehe
Kapitel 6.4.2, Seite 33 und Kapitel 6.4.3, Seite 33).
6.4.1 Datenkabel in die Multicluster Box einführen
Vorgehen:

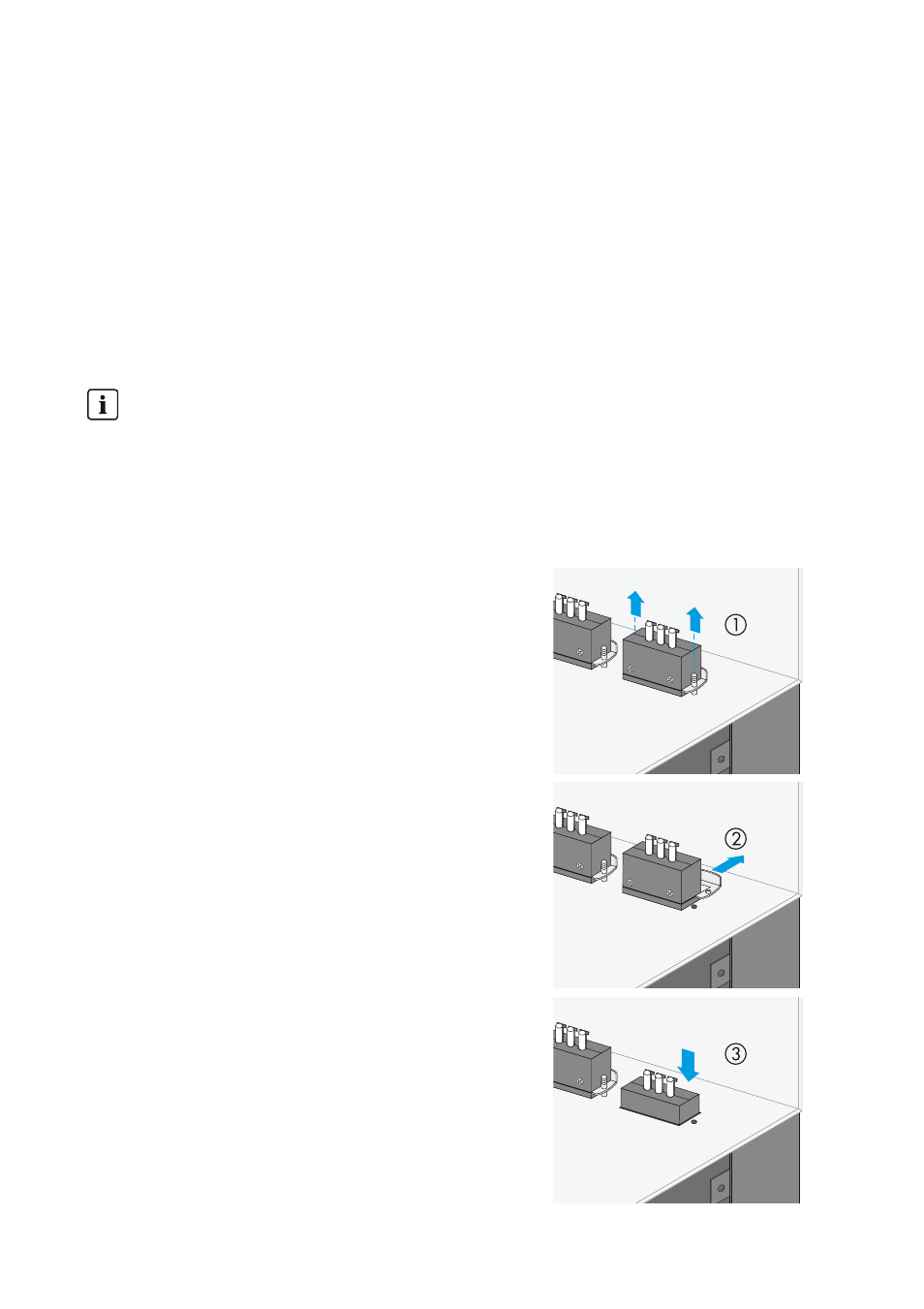

1. Schrauben der Befestigungsplatte der 2-teiligen
Kabeldurchführung im Inneren der Multicluster Box
lösen.
2. Befestigungsplatte entfernen und zur Seite legen.
3. Kabeldurchführung aus dem Gehäuse entfernen.
Darstellung der Kabeldurchführungen
In den folgenden Handlungsanweisungen werden exemplarisch nur die Kabeldurchführungen
der Multicluster Box 12.3 dargestellt. Die Kabeldurchführungen und die Vorgehensweise für
das Einführen der Datenkabel sind in beiden Multicluster Boxen identisch, nur die Position der
Kabeldurchführungen unterscheidet sich.
