6 Elektrischer Anschluss SMA Solar Technology AG
30 MC-BOX-6_12-BE-de-20 Betriebsanleitung
4. Extension Cluster 1 an den Leitungsschutzschaltern F4.4 – F4.6 Ext. Cluster 1 anschließen.
Für den Anschluss des Extension Cluster 1 verfahren, wie unter Punkt 3 beschrieben.
5. Extension Cluster 2 an den Leitungsschutzschaltern F4.7 – F4.9 Ext. Cluster 2 anschließen.
Für den Anschluss des Extension Cluster 2 verfahren, wie unter Punkt 3 beschrieben.
6. Extension Cluster 3 an den Leitungsschutzschaltern F4.10 – F4.12 Ext. Cluster 3 anschließen.
Für den Anschluss des Extension Cluster 3 verfahren, wie unter Punkt 3 beschrieben.
6.3.5 Multicluster-System erden
Die Neutralleiter innerhalb der Multicluster Box sind werksseitig nicht mit dem Schutzleiter verbunden.
Um einen sicheren Betrieb des Multicluster‑Systems zu ermöglichen, sind vor Inbetriebnahme
folgende Maßnahmen notwendig.
Kabelanforderung:
☐ Material der Leiter: Kupfer
Vorgehen:
1. Die Anschlusskabel vorbereiten (siehe Kapitel 6.2 „Kabel vorbereiten“, Seite 24).

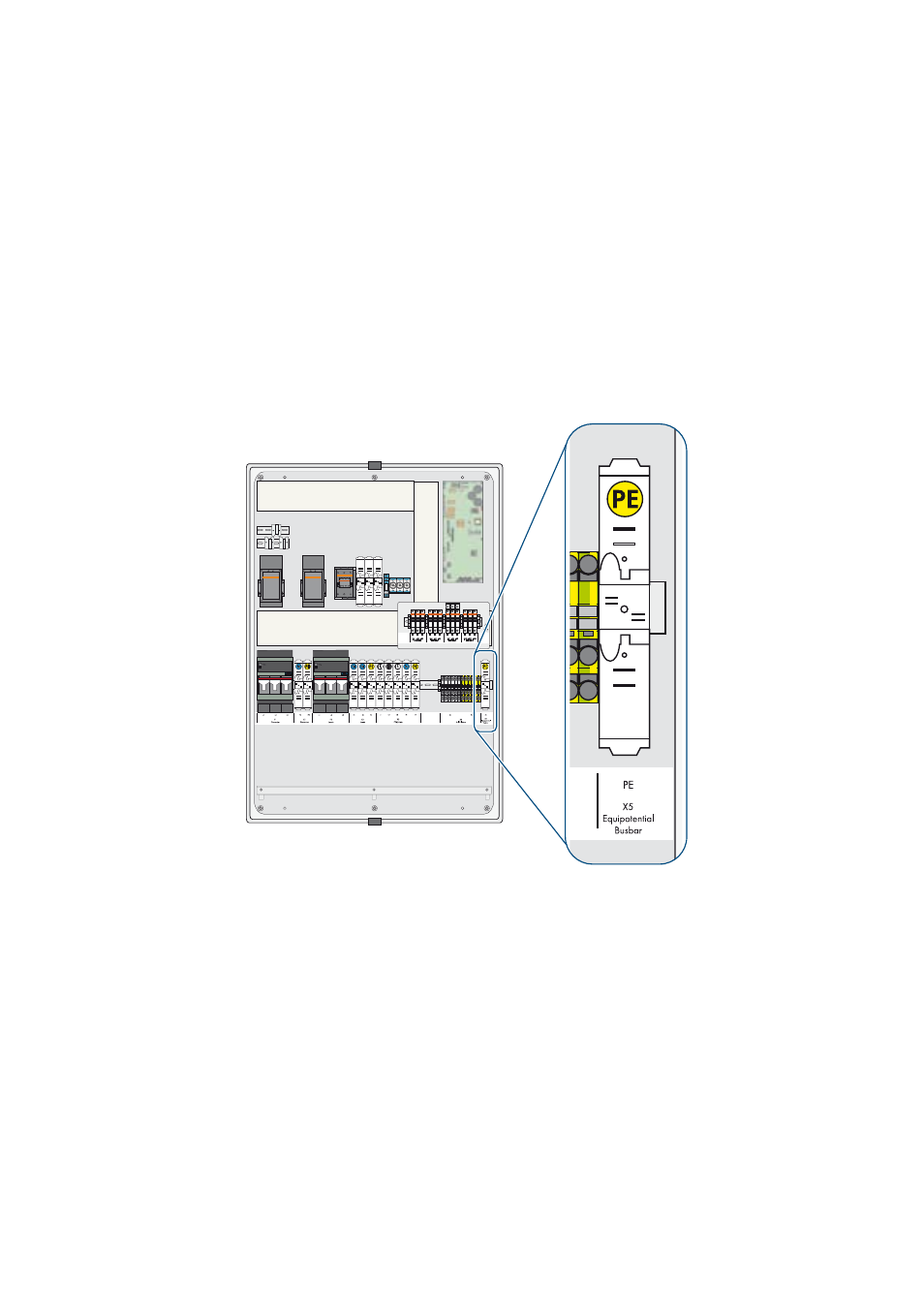

2. PE an die Erdungsklemme X5 Equipotential Busbar anschließen und mit der Erdungsschiene
verbinden.
3. Multicluster-System außerhalb der Multicluster Box auf der Generator-Seite oder der
Verbraucher-Seite erden. Dazu den Neutralleiter mit dem Schutzleiter verbinden und die am
Installationsort geltenden Normen und Richtlinien beachten.
