Seite 23
SMA Solar Technology AG
6 Elektrischer Anschluss
Betriebsanleitung
MC-BOX-6_12-BE-de-20
23

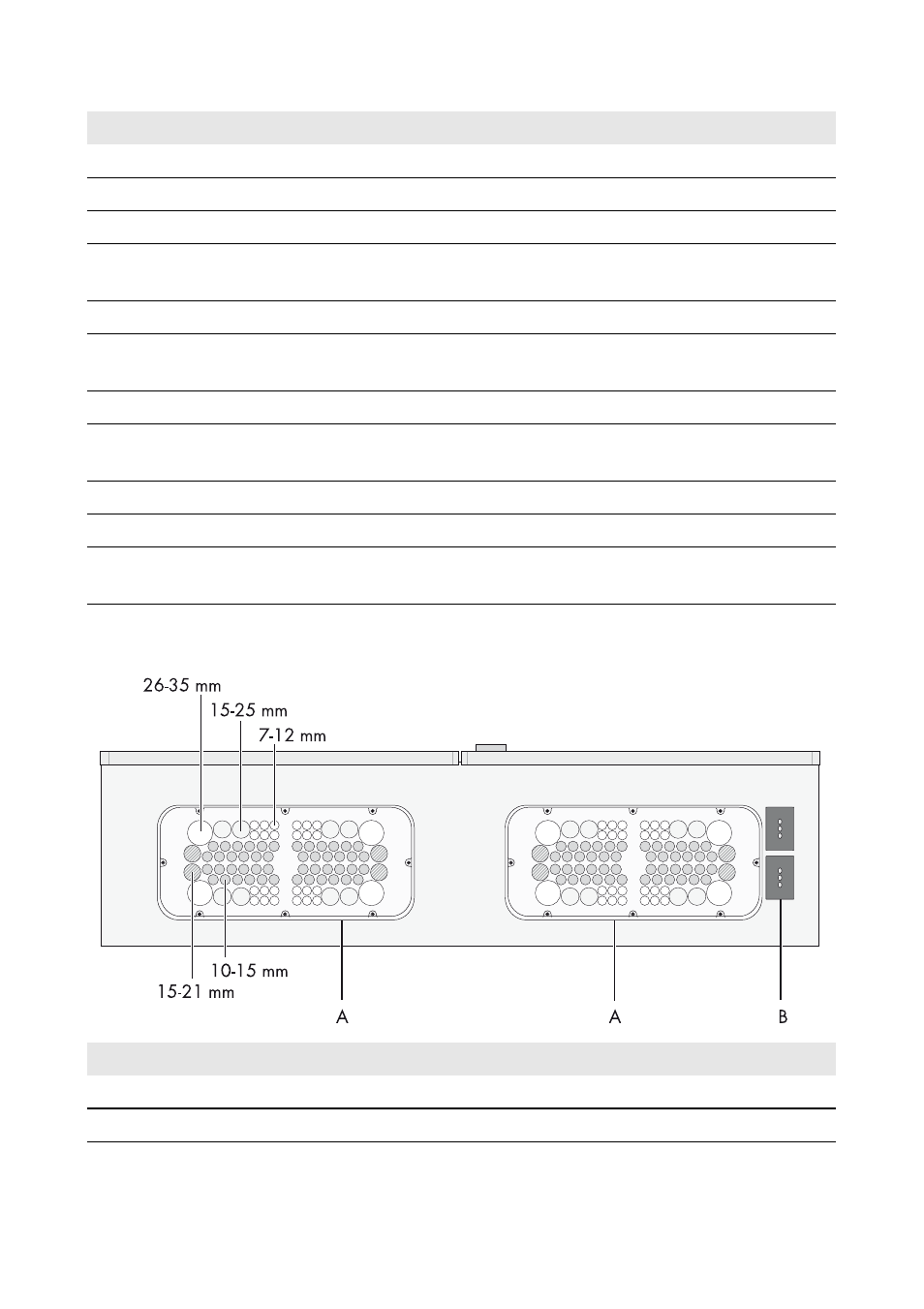

6.1.4 Unteransicht Multicluster Box 12.3 (ohne Sockel)
Objekt
Beschreibung
A
RJ45-Buchsen für den Anschluss der Datenkabel für Steuer- und Mess-Signale
B
RJ45-Buchse für den Anschluss des Datenkabels für die Kommunikation
C
Kabelabfangschiene zur Zugentlastung der Leitungen
D
Sicherungslasttrennschalter F1 Generator für den Anschluss des Generators
(L1, L2, L3)
E
Anschlussklemmen X1 Generator für den Anschluss des Generators (N, PE)
F
Sicherungslasttrennschalter F2 Loads für den Anschluss der Verbraucher
(L1, L2, L3)
G
Anschlussklemmen X2 Loads für den Anschluss der Verbraucher (N, PE)
H
Anschlussklemmen X3 PV-System für den Anschluss der PV-Anlage
(L1, L2, L3, N, PE)
I
Leitungsschutzschalter für den Anschluss der Sunny Island (L)
J
Anschlussklemmen X4 All Clusters für den Anschluss der Sunny Island (N, PE)
K
Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters
(für die Erdung des gesamten Multicluster-Systems)
Objekt
Beschreibung
A
Flanschplatte mit Membranen für das Durchführen der Anschlusskabel
B
2-teilige Kabeldurchführung für das Durchführen der Datenkabel
