SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung MC-BOX-6_12-BE-de-20 29
Kabelanforderung:
☐ Material der Leiter: Kupfer
Vorgehen:
1. Die Anschlusskabel vorbereiten (siehe Kapitel 6.2 „Kabel vorbereiten“, Seite 24).

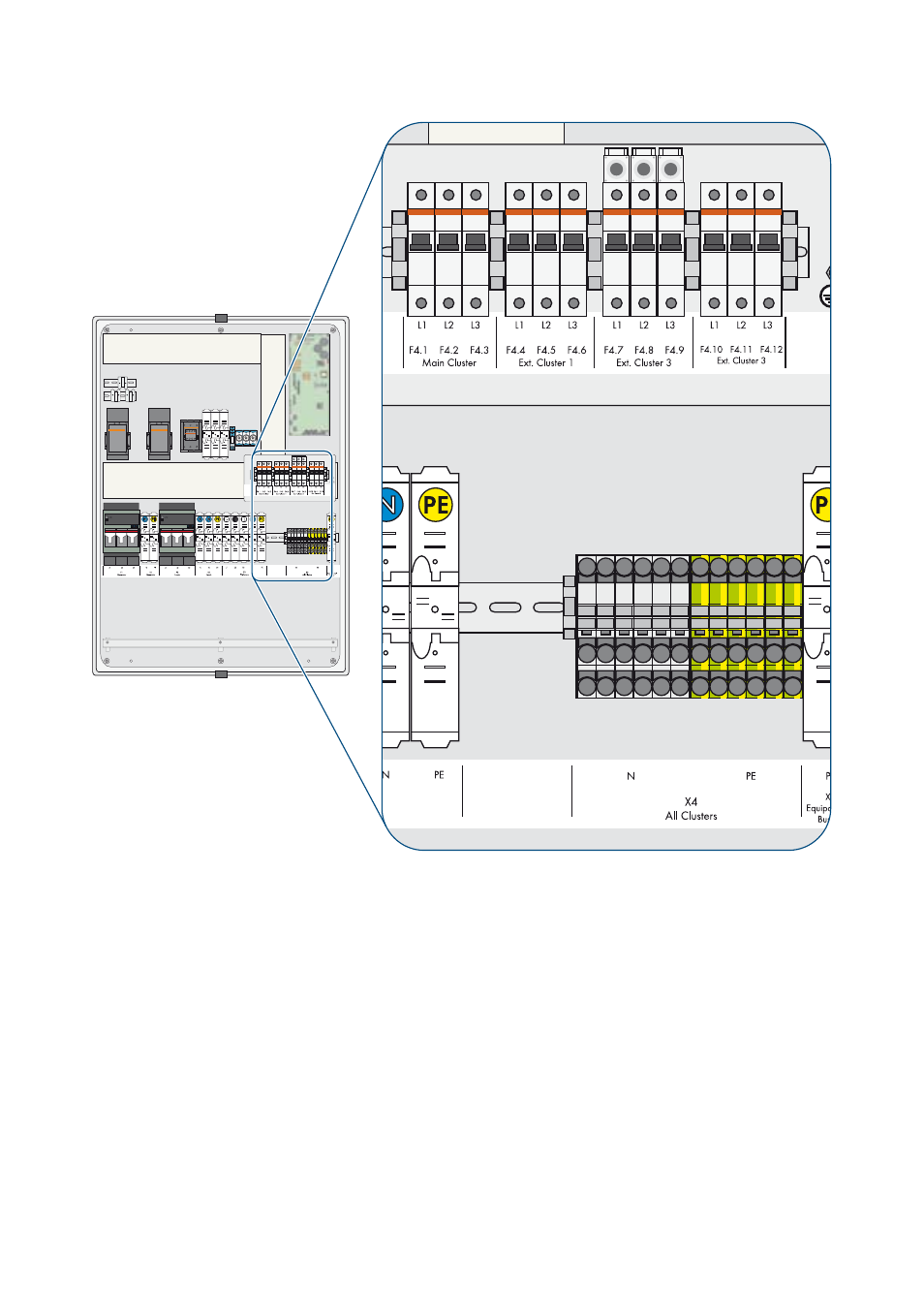

2. PE und N aller Sunny Island entsprechend der Beschriftung an die Anschlussklemme
X4 All Clusters anschließen.
3. Main Cluster anschließen:
– L des Masters an L1 des Leitungsschutzschalters F4.1 Main Cluster anschließen.
– L des Slave 1 an L2 des Leitungsschutzschalters F4.2 Main Cluster anschließen.
– L des Slave 2 an L3 des Leitungsschutzschalters F4.3 Main Cluster anschließen.
