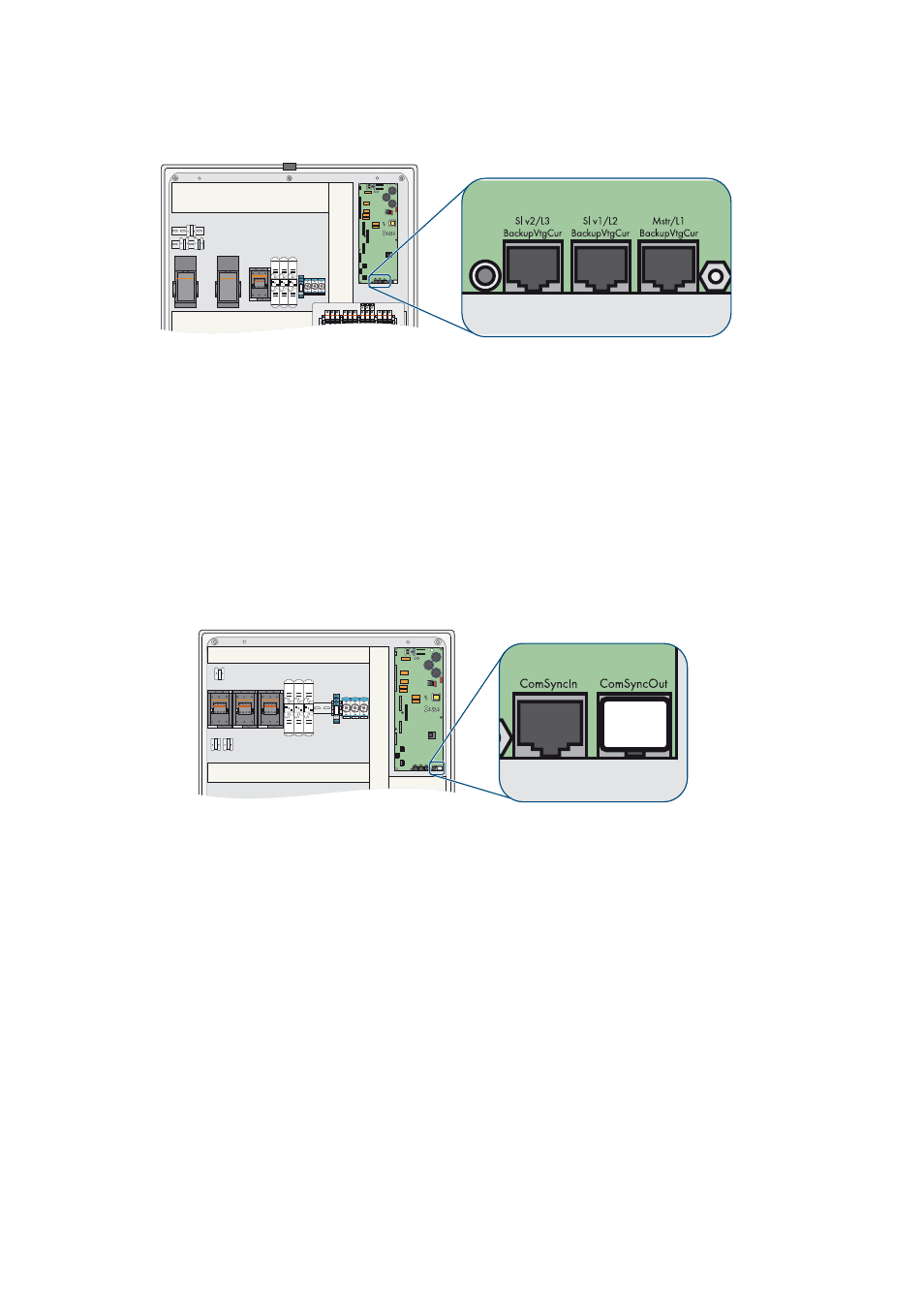

6.4.2 Datenkabel für Steuer- und Mess-Signale anschließen
Vorgehen:
1. Das Datenkabel für Steuer- und Mess-Signale (rot) für den Master des Main Cluster in die
Mstr/L1-Buchse stecken.
2. Das Datenkabel für Steuer- und Mess-Signale für den Slave 1 des Main Cluster in die
Slv1/L2-Buchse stecken.
3. Das Datenkabel für Steuer- und Mess-Signale für den Slave 2 des Main Cluster in die
Slv2/L3-Buchse stecken.
6.4.3 Datenkabel für die Kommunikation anschließen
Vorgehen:
1. Das schwarze Datenkabel für die Kommunikation zwischen Sunny Island und Multicluster Box
in die Buchse ComSyncIn stecken. Abschlusswiderstand in der Buchse ComSyncOut gesteckt
lassen.
2. Ende des Datenkabels in die Buchse ComSyncIn an einen Sunny Island im Main Cluster
anschließen. Da alle Sunny Island (Master und Slaves) des Main Cluster über einen
Kommunikationsbus miteinander verbunden sind, kann die Multicluster Box an einen Slave oder
an dem Master des Main Cluster angeschlossen werden.
