3 Produktbeschreibung SMA Solar Technology AG / SMA America, LLC
20 ClusterController-BA-de-13 Bedienungsanleitung
3.3 LEDs
Betriebs-LEDs
LEDs der Netzwerkanschlüsse

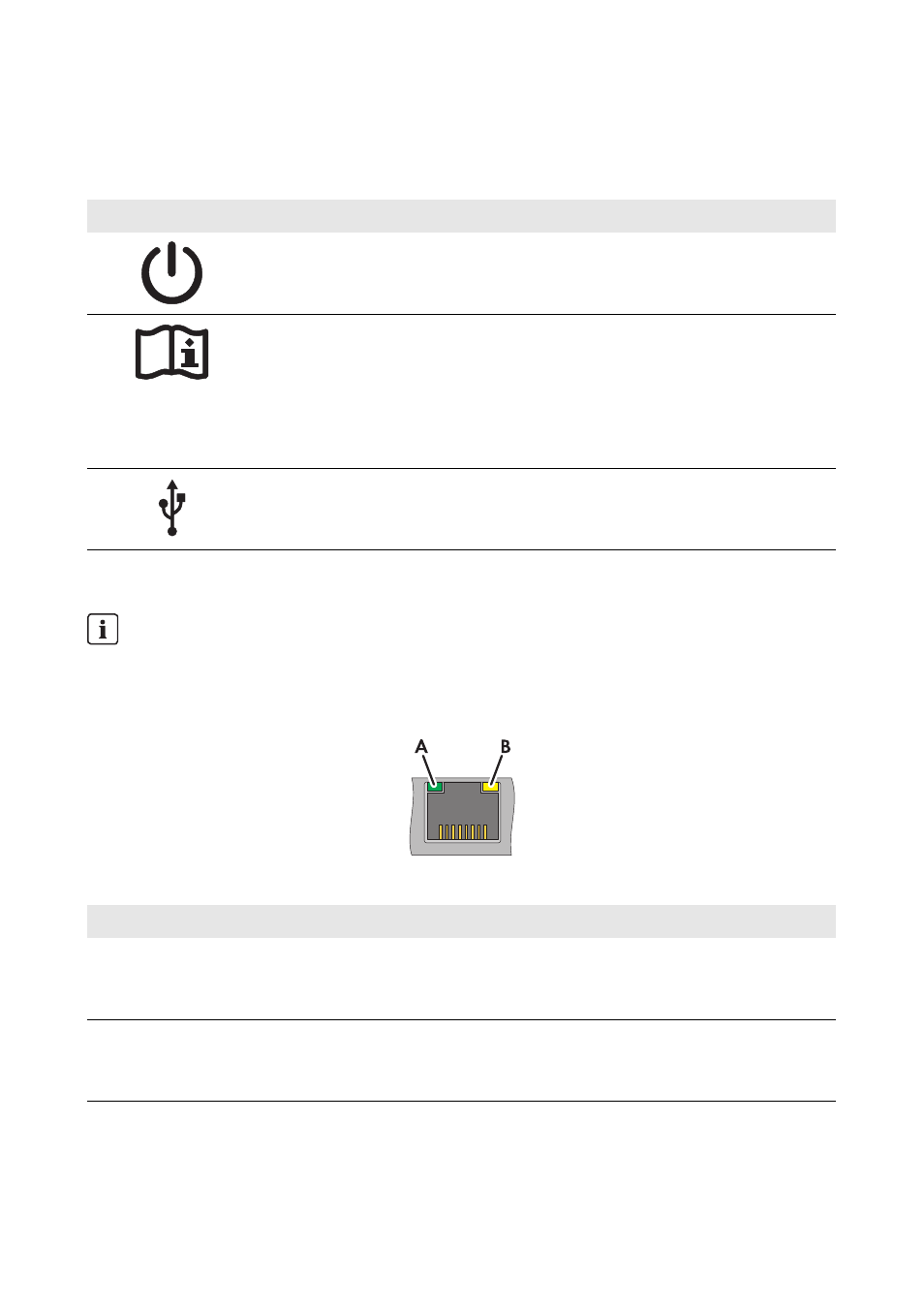

Abbildung 3: LEDs der Netzwerkanschlüsse
LED Bezeichnung Erklärung
Power-LED Zeigt an, ob der Cluster Controller startet oder in
Betrieb ist (Beschreibung der LED-Zustände siehe
Kapitel 18.1.1)
Status-LED Zeigt den Status des Cluster Controllers und der
angeschlossenen Geräte sowie den
Kommunikationsstatus der Anlage und den
Status der Netzsystemdienstleistungen an
(Beschreibung der LED-Zustände siehe Kapitel
18.1.1)
Datenträgerstatus-LED Zeigt den Status der angeschlossenen
USB-Datenträger an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.1)
Farben und Funktionalität der LEDs der Netzwerkanschlüsse sind nicht genormt
Die Farben und Funktionalitäten der LEDs der Netzwerkanschlüsse sind nicht genormt. Die von
SMA verwendeten Farben für die Link/Activity-LED und die Speed-LED sowie die
entsprechenden Funktionalitäten können bei Fremdherstellern abweichen.
Position Bezeichnung Farbe Erklärung
A Link/Activity-LED Grün Zeigt den Status und die Aktivität der
Netzwerkverbindung an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.2)
B Speed-LED Gelb Zeigt die Geschwindigkeit der Netzwerkverbindung
an (Beschreibung der LED-Zustände siehe Kapitel
18.1.2)
