SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers
Bedienungsanleitung ClusterController-BA-de-13 25
4.2 Übersicht über die Benutzeroberfläche

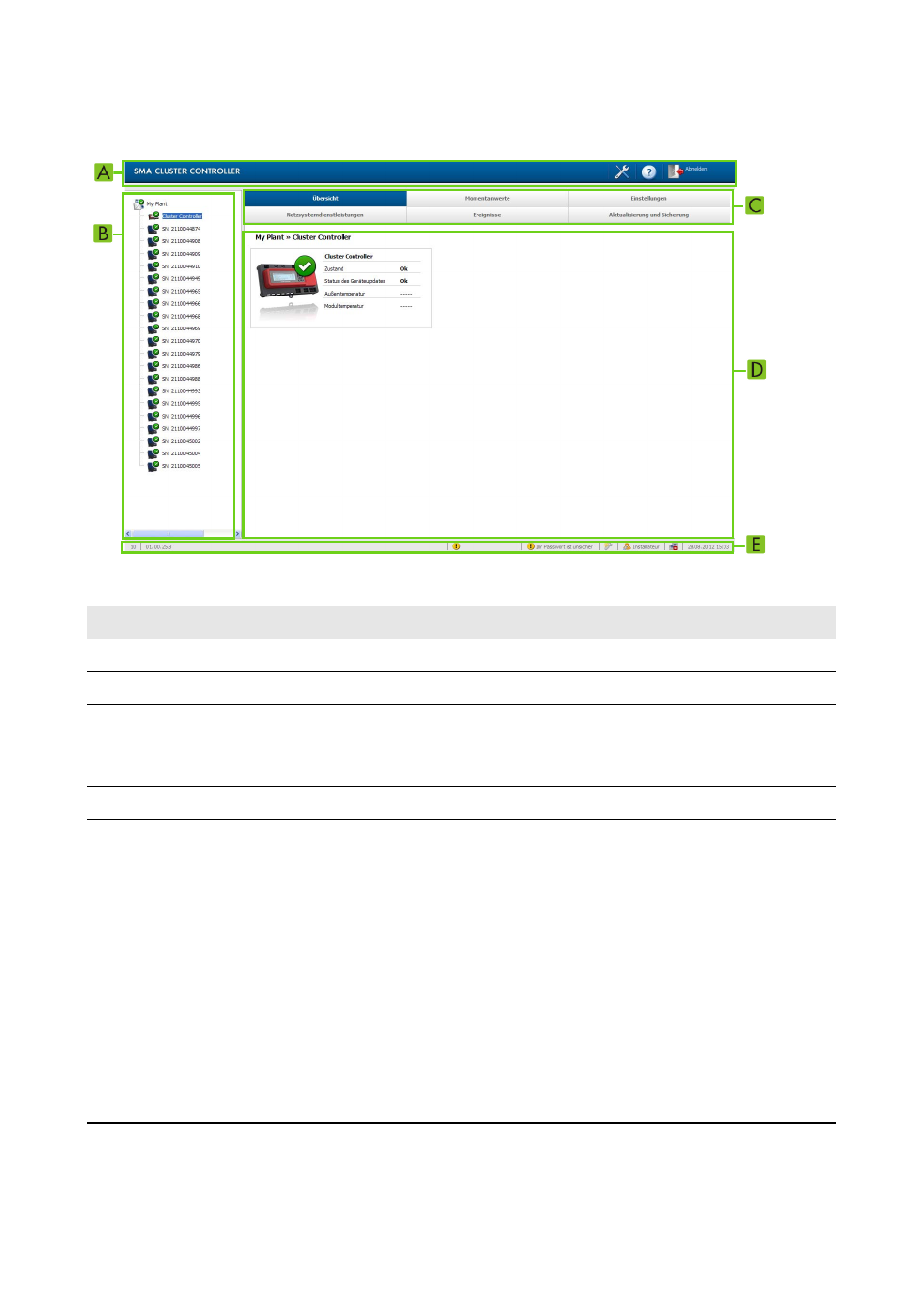

Abbildung 5: Benutzeroberfläche des Cluster Controllers (Beispiel)
Position Bezeichnung Erklärung
A Symbolleiste Bietet Zugriff auf die Hauptfunktionen des Cluster Controllers
B Anlagenbaum Stellt alle Geräte der Anlage in einer Baumstruktur dar
C Gerätemenü Stellt über einzelne Menüs verschiedene Geräteinformationen
und Konfigurationsmöglichkeiten für die im Anlagenbaum (B)
gewählten Geräte zur Verfügung
D Inhaltsbereich Zeigt den Inhalt des gewählten Menüs an
E Statusleiste Zeigt folgende Informationen an:
• Seriennummer des Cluster Controllers
• Firmware-Version des Cluster Controllers*
• Sicherheit des Anlagenpassworts**
• Informationen zum Update**
• Bei Benutzergruppe Installateur mit SMA Grid
Guard-Code: SMA Grid Guard-Symbol**
• Benutzergruppe**
• Status der Verbindung zur Anlage**
• Datum und Uhrzeit**
* Ist das automatische Update des Cluster Controllers aktiviert (siehe Kapitel 14.1.1) und es ist eine neue Firmware-Version
verfügbar, wird die neue Firmware-Version in Klammern hinter der aktuellen Firmware-Version angezeigt.
** Wird erst nach dem Login auf die Benutzeroberfläche angezeigt
