4.3 Symbolleiste
4.4 Anlagenbaum
Im Anlagenbaum werden alle in der Anlage befindlichen Geräte in einer Baumstruktur abgebildet.
Der Anlagenbaum ist in die Hierarchieebenen „Anlagensicht“ und „Geräteübersicht“ aufgeteilt.

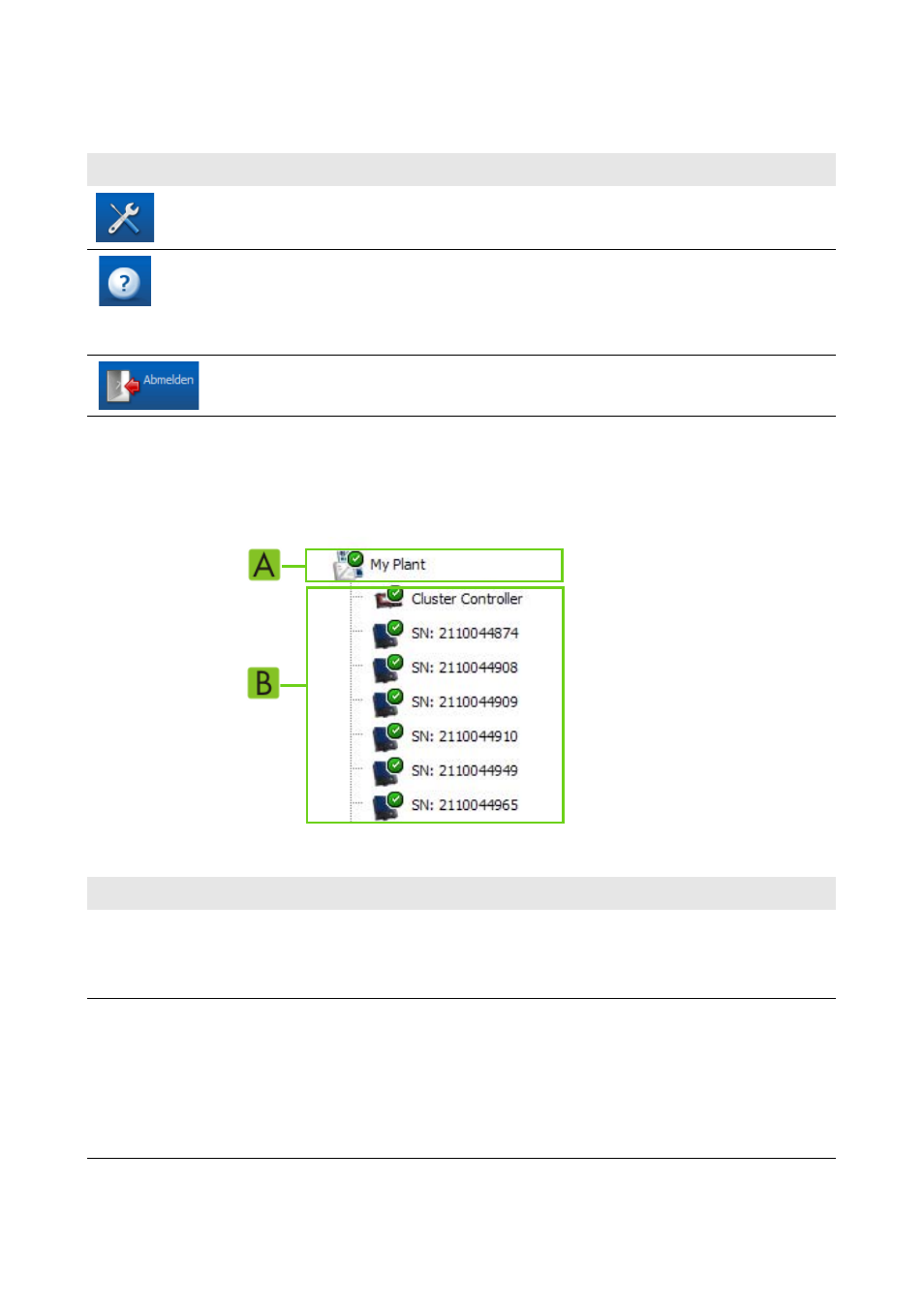

Abbildung 6: Aufbau des Anlagenbaums (Beispiel)
Symbol Bezeichnung Erklärung
Einstellungen Öffnet das Menü Einstellungen für den Cluster
Controller
Hilfe Öffnet ein Dialogfenster mit Informationen zu
den Produktdokumentationen des Cluster
Controllers (Bedienungsanleitungen und
Installationsanleitung)
Abmelden Meldet den Benutzer von der
Benutzeroberfläche ab
Position Bezeichnung Erklärung
A Anlagensicht Stellt die erste Hierarchieebene des Anlagenbaums dar und fasst
alle Geräte der Anlage zusammen
Auf dieser Hierarchieebene wird der Anlagenname angezeigt.
B Gerätesicht Stellt die der Anlagensicht untergeordnete Hierarchieebene dar
An erster Stelle wird das Kommunikationsprodukt angezeigt,
danach die in der Anlage befindlichen Wechselrichter.
Standardmäßig wird als Gerätename die Seriennummer des
Geräts angezeigt. Sie können den Gerätenamen ändern
(siehe Kapitel 10.4).
