SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung SB5000TL-13:SD3306 Seite 15
5.2 Voraussetzungen PV-Generator
Der Sunny Boy SB 5000TL Multi-String ist für den Anschluss von bis zu drei - auch von-
einander unterschiedlichen - sogenannten Strings (Reihenschaltungen von PV-Modulen)
vorgesehen.
„Sunny Design“ hilft Ihnen bei der Anlagenauslegung und Überprüfung der Stringgröße
unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen über
Sunny Design sind unter
www.SMA.de verfügbar.
Für den Anschluss der PV-Generatoren besitzt das Gerät sechs DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Die SMA-Bestellbezeichnungen für
die unterschiedlichen Anschlüsse lauten wie folgt:

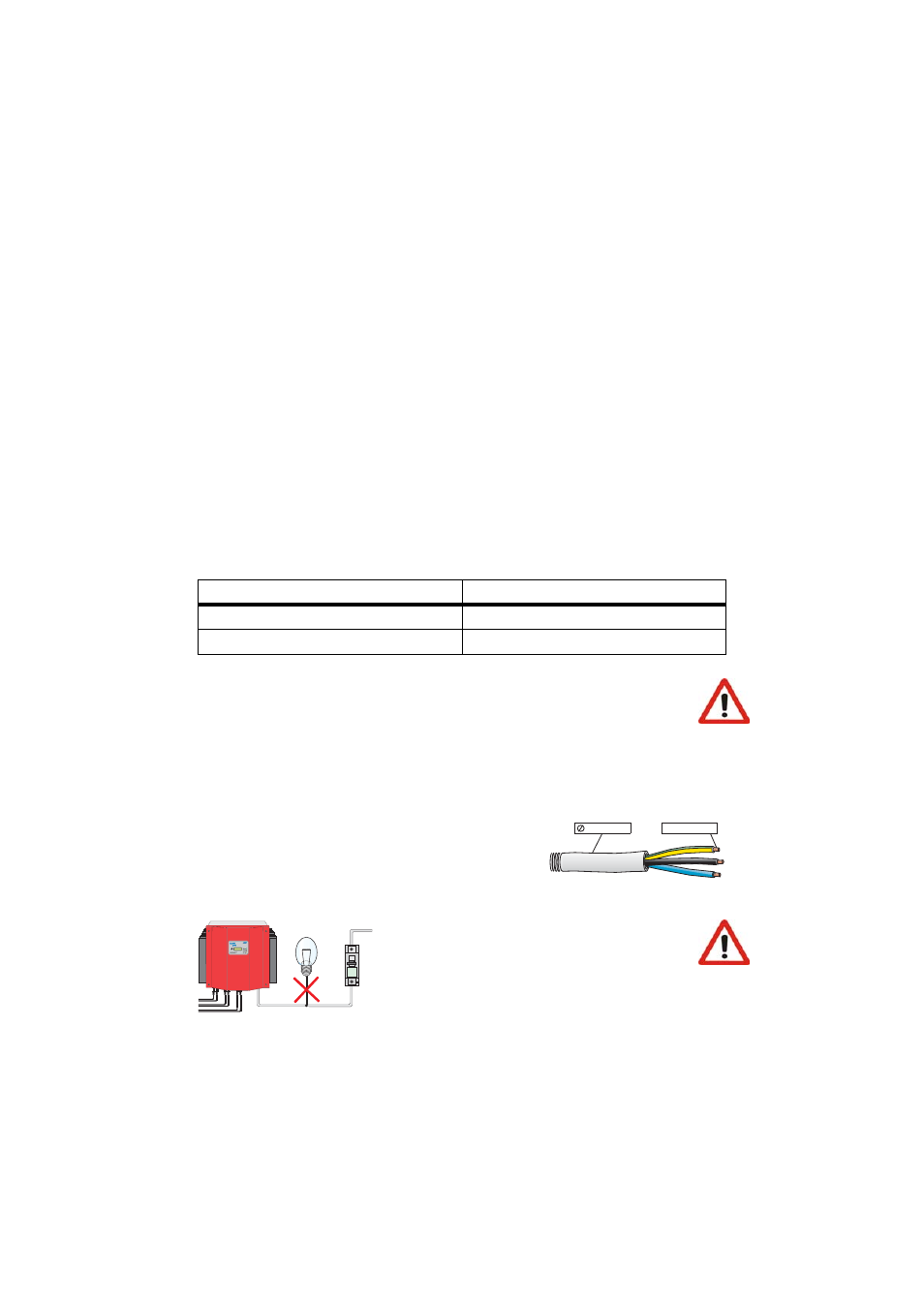

5.3 Niederspannungsnetz (AC)
Die einschlägigen technischen Vorschriften und die besonderen Vorschriften des loka-
len Netzbetreibers sind zu beachten.
Die Anschlussklemmen des Sunny Boy SB 5000TL
Multi-String sind für die Aufnahme von Leiterquer-
schnitten bis 10 mm² geeignet. Der Außendurchmes-
ser des Kabels sollte zwischen 9 mm und 17 mm
liegen. Der Anschluss erfolgt dreiadrig (L, N, PE).
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco: „TYCO-SET“
Grenzwerte für DC-Eingang
max. Spannung pro String 750 V (DC)
max. Eingangsstrom pro String 7,5 A (DC)
Achtung!
Eine Parallelschaltung von Eingängen ist nicht zulässig!
Achtung!
Die Einspeiseleitung wird mit einem Siche-
rungsautomaten 25 A vom Typ B abgesi-
chert. An der so abgesicherten Leitung
dürfen keine weiteren Geräte angeschlos-
sen werden.
max. 10 mm² 9 … 17 mm
25A
B
