SMA SB 5000TL Multi-String Installation - Handbuch (Seite 19)

SMA Technologie AG Installation
Installationsanleitung SB5000TL-13:SD3306 Seite 19
6 Installation
6.1 Montage
Zur problemlosen Montage des Sunny Boy SB
5000TL Multi-String sollten Sie die mitgelieferte
Wandhalterung verwenden. In festen Beton- oder
Steinwänden und bei senkrechter Montage können
Sie diese z. B. mit 8 mm x 50 mm-Sechskantschrau-
ben nach DIN 571 in Edelstahlausführung und mit
Dübeln vom Typ SX10 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhän-
gung in jedem Fall das Gewicht des Sunny Boy SB
5000TL Multi-String (31 kg).

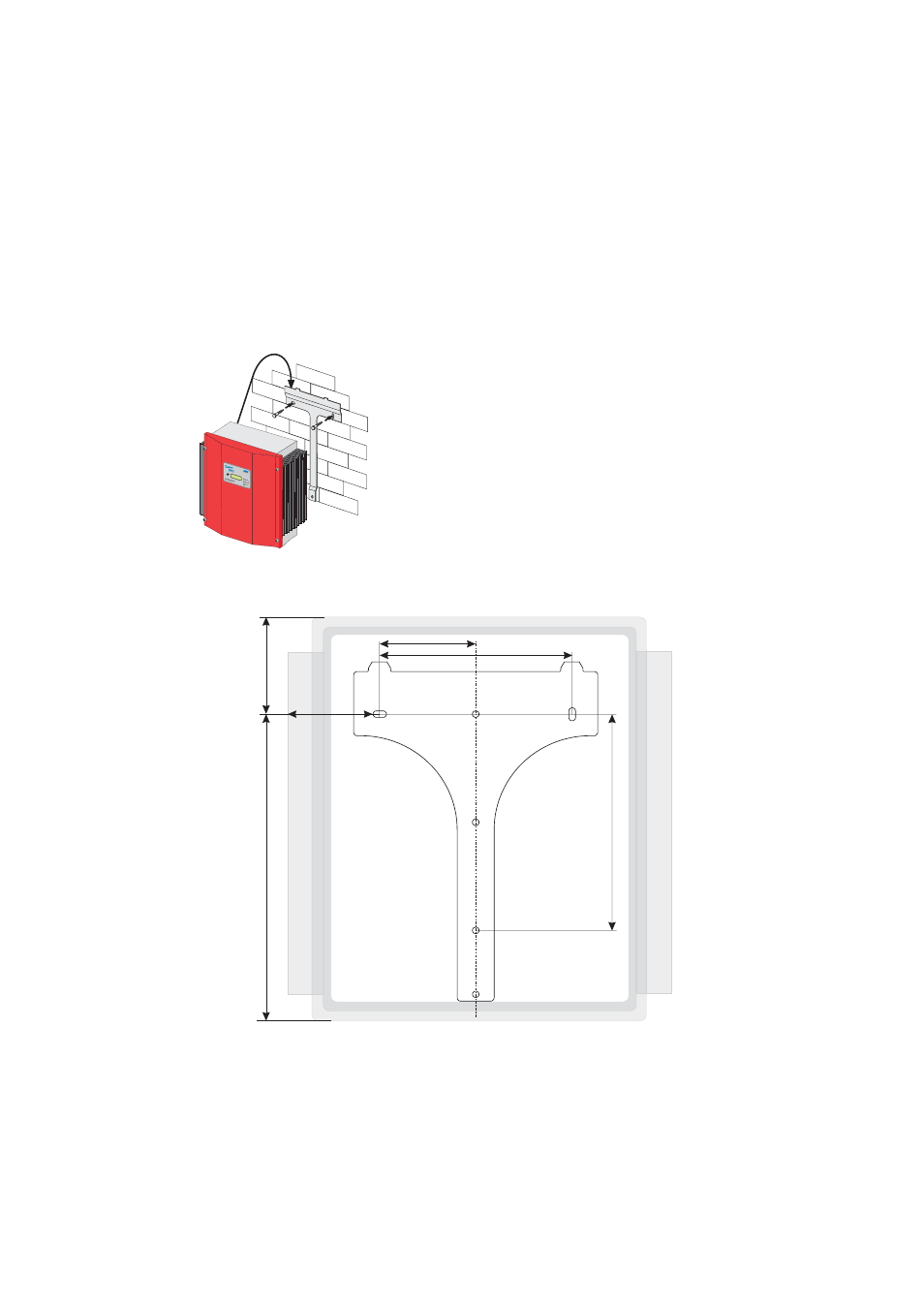

Wollen Sie die mitgelieferte Wandhalterung nicht als Schablone verwenden, beachten
Sie die Maße in der unten abgebildeten Zeichnung. Die Montage des Wechselrichters
mit Hilfe der Wandhalterung wird auf der folgenden Seite beschrieben.
Photovol taik-Strin gwechse lrichter Photov oltaic string in verter
300 mm
260 mm
130 mm
105 mm
95 mm
395 mm
