tragt werden. Fahren Sie in diesem Fall wie unter Punkt 10 beschrieben fort, ohne
jedoch den fehlerhaften String wieder anzuschließen! Schützen Sie dagegen des-
sen DC-Steckkontakte gegen Berühren (z. B. durch Schutzkappen oder ausrei-
chend spannungsfestes Isolierband).
Konnten Sie keinen Erdschluss in den PV-Generatoren feststellen, so hat wahr-
scheinlich einer der thermisch überwachten Varistoren seine Schutzfunktion verlo-
ren. Diese Komponenten sind Verschleißteile, deren Funktion durch Alterung oder
auch durch wiederholte Beanspruchung durch Überspannungen herabgesetzt
wird. Sie können diese Varistoren nun - unter Beachtung der Sicherheitshinweise
aus Kapitel 3 „Sicherheitshinweise” (Seite 9) - folgendermaßen überprüfen:
7.
Lösen Sie die Deckelverschraubung und nehmen Sie den Deckel des Sunny Boy
SB 5000TL Multi-String ab. Lösen Sie die PE-Verbindung am Deckel. Stellen Sie
die Spannungsfreiheit fest.
8.
Stellen Sie bei allen Varistoren mit Hilfe eines Durchgangsprüfers fest, ob zwischen
den Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese nicht, ist
der zugehörige Varistor wirkungslos. Die Position der Varistoren im Sunny Boy SB
5000TL Multi-String sind in der Abbildung im Kapitel 4.1 „Gerätebeschreibung”
(Seite 11) ersichtlich.
9.

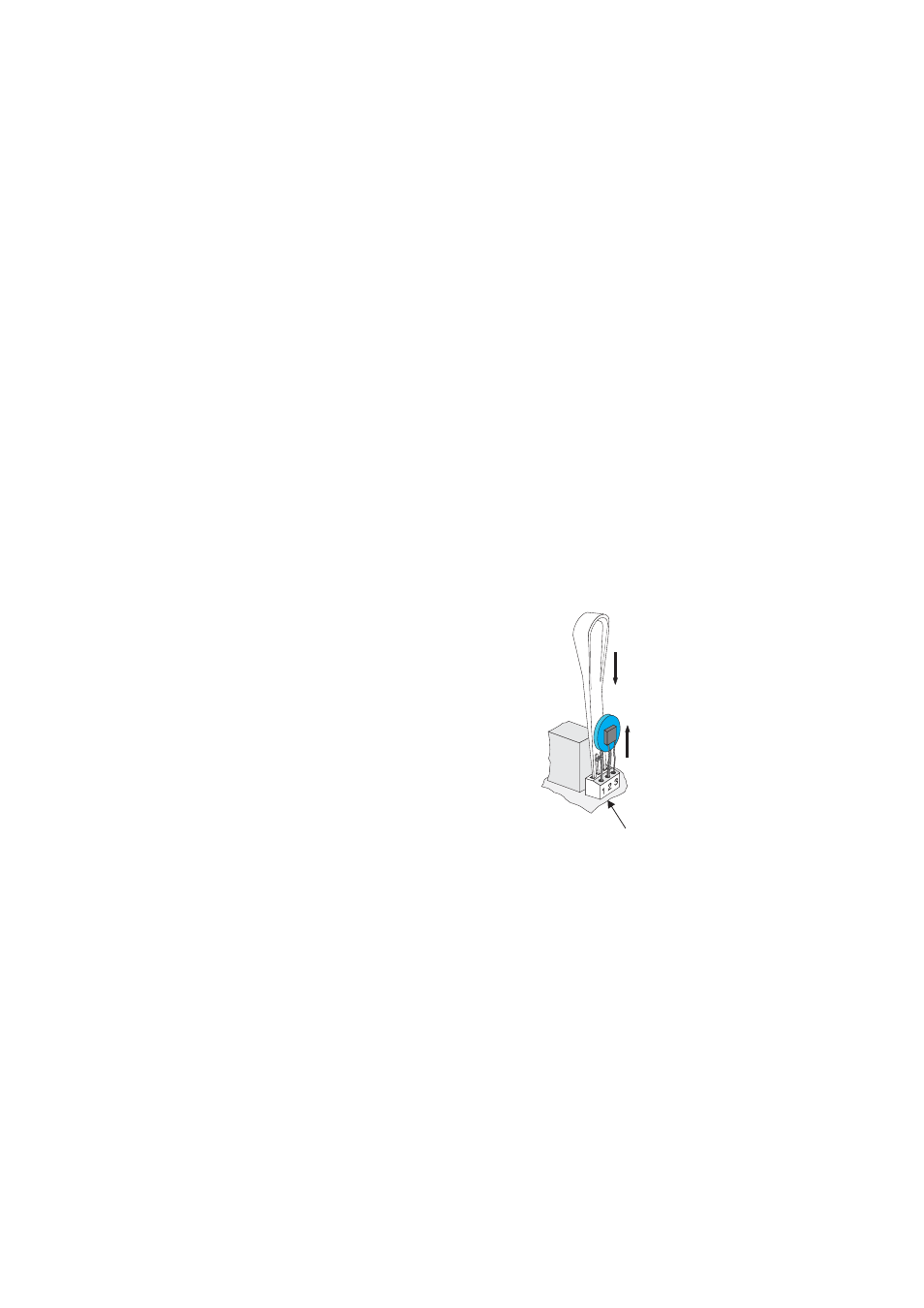

Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie zu-
sammen mit den Ersatz-Varistoren kein Sonder-
werkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich mit SMA in Ver-
bindung. Die Klemmkontakte lassen sich behelfs-
mäßig jedoch auch einzeln mit einem passenden
Schraubendreher bedienen. Da der Ausfall ei-
nes Varistors in der Regel auf Einflüsse zurückzu-
führen ist, die alle Varistoren in ähnlicher Weise
betreffen (Temperatur, Alter, induzierte Über-
spannungen), wird dringend empfohlen, nicht
nur den erkennbar defekten Varistor auszutau-
schen, sondern alle sechs. Die Varistoren wer-
den für den Einsatz im Sunny Boy SB 5000TL
Multi-String speziell gefertigt und sind nicht im
Handel erhältlich. Sie müssen direkt von der
SMA Technologie AG bezogen werden (SMA-
Bestellbezeichnung: „MSWR-TV5“).
Das Einführen
des Betätigungs-
werkzeuges löst
die Klemme.
Varistor
entnehmen
Der Pol mit der kleinen
Schlaufe (Sicke) muss beim
Wiedereinbau in Klemme 1
montiert werden.
